À la base, une machine de dépôt chimique en phase vapeur (CVD) est un réacteur chimique sophistiqué conçu pour construire une couche mince solide et de haute pureté sur une surface, appelée substrat. La machine introduit des molécules gazeuses spécifiques, appelées précurseurs, dans une chambre contrôlée. En gérant précisément des conditions comme la température et la pression, elle déclenche une réaction chimique qui provoque la décomposition des précurseurs et le dépôt du matériau souhaité sur le substrat, formant une nouvelle couche atome par atome.
Un système CVD ne se contente pas de revêtir une surface ; il développe une nouvelle couche de matériau directement dessus à partir d'une phase gazeuse. Ce principe fondamental est ce qui permet le contrôle précis de l'épaisseur, de la composition et des propriétés physiques d'un film, rendant la technologie si puissante.
Le principe fondamental : Construire à partir du gaz
Un processus CVD consiste fondamentalement à transformer un gaz en un film solide dans un environnement hautement contrôlé. Comprendre les trois composants clés est essentiel.
Le précurseur : Les éléments constitutifs gazeux
Un précurseur est un composé gazeux volatil qui contient les atomes que vous souhaitez déposer. Par exemple, pour créer un film de silicium pur, vous pourriez utiliser du gaz silane (SiH₄) comme précurseur. Les injecteurs de gaz du système mesurent avec précision ces précurseurs dans la chambre.
La chambre de réaction : L'environnement contrôlé
L'ensemble du processus se déroule à l'intérieur d'une chambre de réaction scellée. Cette chambre permet le contrôle précis des deux variables les plus critiques : la température et la pression. Elle est souvent utilisée sous vide pour éliminer l'air et les contaminants indésirables qui pourraient interférer avec la réaction chimique.
Le substrat : La base de la croissance
Le substrat est le matériau ou l'objet que vous avez l'intention de revêtir. Il peut s'agir d'une tranche de silicium pour une puce informatique, d'un implant médical ou d'un outil de coupe. Le substrat est chauffé pour fournir l'énergie nécessaire à la réaction chimique à sa surface.
Une explication étape par étape du processus
Bien qu'il existe de nombreuses variantes du CVD, elles suivent toutes une séquence opérationnelle similaire pour obtenir le film final de haute qualité.
Étape 1 : Préparation et chargement du substrat
Le substrat est méticuleusement nettoyé pour éliminer tout contaminant. Il est ensuite chargé dans la chambre de réaction, qui est scellée.
Étape 2 : Configuration de l'environnement de la chambre
La chambre est pompée jusqu'à une basse pression spécifique, ou vide. Le substrat et/ou les parois de la chambre sont ensuite chauffés à la température de réaction cible, qui peut varier de quelques centaines à plus de mille degrés Celsius.
Étape 3 : Introduction du gaz précurseur
Une fois l'environnement de la chambre stable, un flux précis d'un ou plusieurs gaz précurseurs est introduit. Le débit est critique car il détermine la disponibilité des atomes "éléments constitutifs".
Étape 4 : La réaction chimique
Sous l'effet de l'énergie thermique du substrat chauffé, les gaz précurseurs réagissent. Ils peuvent se décomposer directement à la surface du substrat ou réagir en phase gazeuse juste au-dessus, rompant leurs liaisons chimiques.
Étape 5 : Dépôt et croissance du film
Les atomes libérés du précurseur décomposé se lient ensuite à la surface du substrat. Ce processus se répète continuellement, construisant un film mince, uniforme et solide, couche atomique par couche atomique.
Étape 6 : Élimination des sous-produits
La réaction chimique produit également des sous-produits volatils indésirables (par exemple, l'hydrogène gazeux du précurseur silane). Ces gaz résiduels sont continuellement éliminés de la chambre par l'échappement du système de vide.
Comprendre les compromis et les pièges
Bien que puissante, la technologie CVD implique des compromis critiques et des défis potentiels qui doivent être gérés pour obtenir des résultats positifs.
Uniformité vs. Taux de croissance
L'obtention d'un film parfaitement uniforme sur un substrat large ou complexe nécessite une gestion minutieuse de la dynamique des flux de gaz. Pousser à un taux de croissance très élevé en augmentant la concentration de précurseur peut parfois entraîner une non-uniformité ou une mauvaise qualité du film.
Sécurité et coût des précurseurs
De nombreux gaz précurseurs sont hautement toxiques, inflammables ou pyrophoriques (s'enflammant au contact de l'air). Ils nécessitent des systèmes de stockage, de manipulation et de sécurité spécialisés, ce qui ajoute à la complexité opérationnelle et au coût.
Limitations de la température du substrat
Le CVD thermique traditionnel repose sur des températures élevées pour entraîner la réaction. Cela le rend inadapté au revêtement de matériaux sensibles à la température comme les plastiques ou certains composants électroniques. Cette limitation a conduit au développement d'autres méthodes, comme le CVD assisté par plasma (PECVD), qui utilisent un plasma riche en énergie pour permettre des réactions à des températures beaucoup plus basses.
Couverture conforme sur des formes complexes
L'une des grandes forces du CVD est sa capacité à déposer un revêtement "conforme" uniforme sur des géométries complexes. Cependant, dans des tranchées très profondes ou étroites, le gaz précurseur peut s'épuiser avant d'atteindre le fond, un phénomène qui nécessite un réglage minutieux du processus pour être surmonté.
Appliquer cela à votre objectif
Votre objectif spécifique détermine les paramètres de processus que vous devez prioriser.
- Si votre objectif principal est une pureté ultra-élevée et une qualité cristalline : Vous aurez besoin d'un CVD thermique à haute température, de gaz précurseurs extrêmement purs et d'un environnement sous vide très propre.
- Si votre objectif principal est le revêtement de matériaux sensibles à la température : Vous devez utiliser une variante à basse température comme le CVD assisté par plasma (PECVD) pour éviter d'endommager votre substrat.
- Si votre objectif principal est une production industrielle à haut débit : Vous devrez optimiser pour des taux de dépôt élevés en ajustant les débits de gaz et la pression, acceptant potentiellement des compromis mineurs sur l'uniformité du film.
- Si votre objectif principal est le revêtement de pièces 3D complexes : Vous devez prioriser les conditions de processus qui garantissent une couverture conforme, comme des pressions plus basses qui permettent aux molécules de gaz de se déplacer plus librement.
En comprenant ces principes fondamentaux, vous pouvez exploiter efficacement le dépôt chimique en phase vapeur pour concevoir des matériaux avec précision.
Tableau récapitulatif :
| Composant clé | Rôle dans le processus CVD |
|---|---|
| Gaz précurseurs | Fournissent les atomes nécessaires à la construction du film. |
| Chambre de réaction | Fournit un environnement contrôlé pour la température et la pression. |
| Substrat | La surface sur laquelle la nouvelle couche de matériau est développée. |
| Étapes du processus | Ce qui se passe |
| 1. Préparation | Le substrat est nettoyé et la chambre est évacuée. |
| 2. Chauffage | Le substrat est chauffé à la température de réaction requise. |
| 3. Introduction du gaz | Les gaz précurseurs sont introduits dans la chambre. |
| 4. Réaction et dépôt | Les gaz réagissent/se décomposent, déposant un film solide sur le substrat. |
| 5. Élimination des sous-produits | Les gaz résiduels sont pompés en continu hors de la chambre. |
Prêt à concevoir des couches minces supérieures pour votre application spécifique ? Que votre objectif soit une pureté ultra-élevée, le revêtement de matériaux sensibles à la température ou l'obtention d'une couverture conforme sur des pièces 3D complexes, les systèmes avancés CVD et PECVD de KINTEK sont la solution. En tirant parti de notre R&D exceptionnelle et de notre fabrication interne, nous offrons une personnalisation approfondie pour répondre précisément à vos exigences uniques de recherche ou de production.
Contactez nos experts dès aujourd'hui pour discuter de la façon dont notre technologie CVD peut accélérer votre innovation.

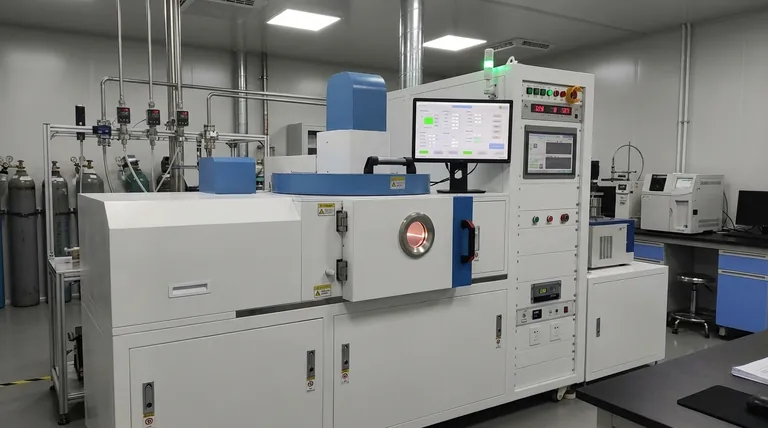

Guide Visuel
