À la base, les accessoires pour les éléments chauffants en carbure de silicium (SiC) remplissent deux fonctions essentielles : établir une connexion électrique fiable et assurer un montage mécanique sécurisé. Les accessoires les plus courants sont les sangles de connexion en aluminium de haute pureté pour la conductivité et les pinces ou fixations en acier inoxydable pour maintenir les éléments en place dans un four à haute température.
La performance et la durée de vie des éléments chauffants coûteux en SiC dépendent directement de la qualité et de l'installation correcte de leurs accessoires. Considérer ces composants comme des pièces secondaires, plutôt que comme une partie intégrante du système de chauffage, est une erreur fréquente et coûteuse.
Les Deux Fonctions Critiques des Accessoires SiC
Les éléments en carbure de silicium fonctionnent sous une charge électrique extrême et une chaleur intense. Leurs accessoires sont conçus spécifiquement pour gérer ces conditions de manière sûre et efficace. Les rôles sont distincts mais interconnectés.
Fonction 1 : Assurer une Connexion Électrique Fiable
L'objectif principal est de délivrer un courant élevé à l'élément avec une perte de puissance minimale ou un échauffement localisé au point de connexion.
Ceci est réalisé à l'aide de sangles de connexion en aluminium tressé (également appelées ceintures). L'aluminium flexible de haute pureté est le matériau de choix car il offre une excellente conductivité électrique et résiste à l'oxydation à haute température.
Une connexion serrée et sécurisée entre la sangle et l'extrémité froide de l'élément est non négociable. Une connexion lâche augmente la résistance électrique, créant un « point chaud » qui peut provoquer des arcs électriques, endommager la borne de l'élément et entraîner une défaillance prématurée.
Fonction 2 : Fournir un Support Mécanique Sécurisé
Les éléments en SiC sont céramiques et donc fragiles ; ils ne doivent pas être soumis à des contraintes mécaniques importantes, surtout à température de fonctionnement.
Des pinces et fixations en acier inoxydable sont utilisées pour monter solidement les éléments dans la paroi ou la structure du four. L'acier inoxydable est utilisé pour sa résistance à haute température et sa résistance à la corrosion.
Ces fixations doivent maintenir l'élément fermement mais pas rigidement. Elles doivent permettre une légère dilatation et contraction thermique lorsque l'élément chauffe et refroidit. Un serrage excessif d'une pince peut facilement provoquer la fissuration et la rupture de l'élément.
Les types de fixations courants comprennent les cartes de type M, C et G, chacune conçue pour différentes formes d'éléments (par exemple, tige, type U, type W) et différentes exigences d'installation, telles que le montage vertical ou horizontal.
Comprendre les Pièges Courants
Les erreurs dans la sélection ou l'installation des accessoires sont une cause principale de défaillance des éléments SiC. Comprendre ces risques est essentiel pour garantir une longue durée de vie à votre système de chauffage.
Le Risque de Connexions Électriques de Mauvaise Qualité
Une sangle en aluminium corrodée ou lâche agit comme une résistance dans le circuit. Cette résistance involontaire génère une chaleur intense précisément là où vous ne la voulez pas — au niveau de la borne de connexion. Cela peut faire fondre la sangle, détruire l'extrémité froide de l'élément et arrêter la production.
Le Danger d'un Montage Incorrect
Les éléments en SiC s'allongent lorsqu'ils chauffent. Si les pinces de montage sont trop serrées ou ne permettent pas cette dilatation thermique, la contrainte mécanique résultante fracturera l'élément. Le système de montage doit supporter le poids de l'élément sans restreindre son mouvement naturel.
Le Problème des Incompatibilités de Matériaux
L'utilisation d'accessoires non spécifiquement conçus pour les éléments SiC est une erreur critique. Remplacer une sangle en acier par une sangle en aluminium, par exemple, introduirait une résistance électrique massive. L'utilisation d'une pince faite d'un métal de qualité inférieure pourrait la faire défaillir à haute température, permettant à l'élément de tomber et de se casser.
Comment Choisir les Bons Accessoires
Vos critères de sélection doivent être guidés par le fait que vous conceviez un nouveau système ou que vous en entreteniez un existant.
- Si votre objectif principal est la conception d'un nouveau four : Choisissez toujours les accessoires recommandés par le fabricant de l'élément, spécifiquement adaptés au type d'élément (par exemple, Tige, U, DB), à son diamètre et à son orientation de montage.
- Si votre objectif principal est la maintenance et le remplacement : Utilisez des pièces de rechange OEM exactes pour les sangles et les pinces. Lors du remplacement, nettoyez soigneusement les extrémités froides de l'élément pour garantir une surface de contact électrique impeccable.
- Si votre objectif principal est de maximiser la durée de vie de l'élément : Inspectez régulièrement toutes les sangles de connexion pour vérifier leur serrage et les signes de corrosion ou de surchauffe, et vérifiez que les pinces de montage sont sécurisées tout en permettant à l'élément de bouger librement.
Le choix et l'installation appropriés de ces accessoires critiques sont le moyen le plus efficace de protéger votre investissement et d'assurer un processus à haute température fiable.
Tableau Récapitulatif :
| Accessoire | Fonction Principale | Matériau Clé | Types Courants |
|---|---|---|---|
| Sangles en Aluminium Tressé | Assurer une connexion électrique fiable avec une résistance minimale | Aluminium de haute pureté | N/A |
| Pinces/Fixations en Acier Inoxydable | Fournir un support mécanique sécurisé et permettre la dilatation thermique | Acier inoxydable | Cartes de type M, C, G |
Maximisez la performance et la durée de vie de vos éléments chauffants SiC grâce aux solutions sur mesure de KINTEK ! Grâce à une R&D exceptionnelle et à une fabrication interne, nous fournissons à divers laboratoires des systèmes de fours à haute température avancés, y compris des fours à moufle, à tube, rotatifs, sous vide et à atmosphère contrôlée, ainsi que des systèmes CVD/PECVD. Notre solide capacité de personnalisation approfondie garantit que nous répondons précisément à vos besoins expérimentaux uniques. Contactez-nous dès aujourd'hui pour discuter de la manière dont notre expertise peut améliorer l'efficacité et la fiabilité de votre laboratoire !

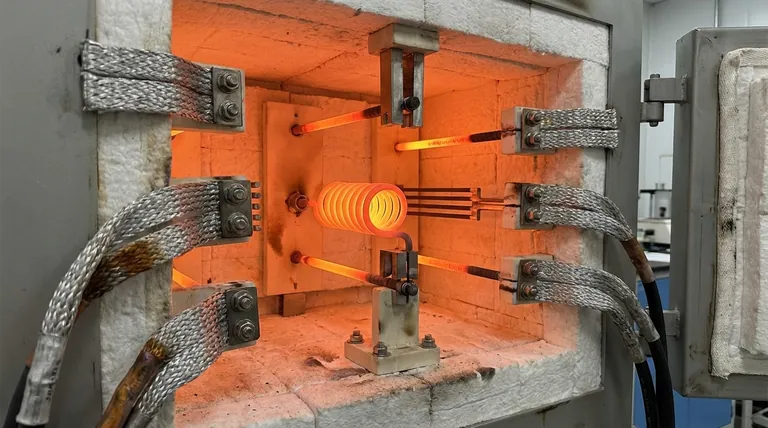

Guide Visuel
