Les fours à vide miniatures parviennent à la stabilité de l'image à des températures extrêmes en utilisant des supports mécaniques optimisés et des conceptions de compensation thermique avancées. Plus précisément, ces systèmes utilisent une base céramique à trois points pour minimiser les déplacements physiques, contrôlant efficacement la dérive thermique à quelques dizaines de micromètres même lorsqu'ils sont chauffés à 1340°C. Cette ingénierie précise contrecarre l'expansion naturelle des matériaux, permettant une observation claire et à fort grossissement des détails microstructuraux.
Le défi principal de la microscopie à haute température n'est pas seulement d'atteindre la température, mais de maintenir la mise au point tout en le faisant. Des conceptions structurelles spécialisées limitent les mouvements physiques à quelques micromètres seulement, préservant la stabilité nécessaire pour capturer des détails de 30 nanomètres à un grossissement de 25 000x.
L'ingénierie derrière la stabilité
Contrôle de la dérive thermique
À des températures aussi élevées que 1340°C, les matériaux se dilatent et se déplacent naturellement. Ce phénomène, connu sous le nom de dérive thermique, est le principal obstacle à une imagerie nette.
Sans intervention, ce mouvement ferait immédiatement sortir l'échantillon du plan focal du microscope.
Supports mécaniques optimisés
Pour lutter contre cela, les fabricants utilisent des bases céramiques à trois points.
Cette configuration géométrique spécifique fournit une base très stable. Elle minimise les points de contact qui peuvent transmettre des vibrations ou des contraintes, garantissant que l'échantillon reste physiquement sécurisé pendant le chauffage.
Conceptions de compensation thermique
Au-delà de la base physique, le four intègre des conceptions de compensation thermique.
Ces caractéristiques d'ingénierie sont calculées pour contrecarrer l'expansion de composants spécifiques. En équilibrant les forces thermiques, le système maintient une position "neutre" pour l'échantillon, maintenant la dérive dans une plage gérable de quelques dizaines de micromètres.
L'impact sur la capacité d'imagerie
Grossissement ultra-élevé
La stabilité fournie par ces supports permet des niveaux de grossissement allant jusqu'à 25 000x.
À ce niveau de zoom, même des vibrations microscopiques rendraient une image inutile. La rigidité mécanique du four garantit que l'image reste nette.
Observation des joints de grains
Cette stabilité est essentielle pour la science des matériaux, en particulier pour les céramiques comme l'alumine.
Les chercheurs peuvent clairement observer les détails des joints de grains de 30 nanomètres. Cela permet une analyse en temps réel des processus de frittage et de l'évolution microstructurale sous l'effet de la chaleur.
Contexte : Pourquoi un environnement sous vide ?
Prévention de l'oxydation
Bien que les supports mécaniques assurent la stabilité, l'environnement sous vide joue un rôle de soutien crucial. Le chauffage des métaux ou des céramiques à 1340°C à l'air provoque généralement une oxydation rapide et indésirable.
Préservation de l'intégrité de la surface
En éliminant l'oxygène, le four sous vide empêche les réactions chimiques qui dégraderaient la surface de l'échantillon.
Cela garantit que les détails structurels capturés par le microscope sont des représentations fidèles du matériau, et non des artefacts de corrosion de surface.
Faire le bon choix pour votre recherche
Si vous sélectionnez un équipement pour l'analyse à haute température, privilégiez l'architecture mécanique sous-jacente.
- Si votre objectif principal est la résolution à l'échelle nanométrique : Vérifiez que le système utilise un système de support à trois points et qu'il dispose de spécifications de dérive documentées inférieures à quelques dizaines de micromètres.
- Si votre objectif principal est la pureté de l'échantillon : Assurez-vous que le système sous vide est capable de maintenir un environnement strictement exempt d'oxygène pour éviter l'oxydation de surface aux températures cibles.
La véritable microscopie thermique nécessite un système où la stabilité mécanique est conçue aussi rigoureusement que l'élément chauffant lui-même.
Tableau récapitulatif :
| Caractéristique | Mécanisme | Bénéfice pour l'imagerie |
|---|---|---|
| Support mécanique | Base céramique à trois points | Minimise les vibrations et les déplacements physiques |
| Contrôle de la dérive | Conception de compensation thermique | Limite le mouvement à < 50 micromètres |
| Environnement | Système à vide poussé | Prévient l'oxydation et les artefacts de surface |
| Performance | Mise au point stable à 1340°C | Permet des détails de 30 nm à un zoom de 25 000x |
Libérez la précision à des températures extrêmes avec KINTEK
Ne laissez pas la dérive thermique compromettre vos recherches. Soutenus par une R&D experte et une fabrication de classe mondiale, KINTEK propose une gamme complète de systèmes Muffle, Tube, Rotatifs, sous Vide et CVD, tous conçus avec précision pour fournir la stabilité requise pour l'analyse à fort grossissement.
Que vous ayez besoin d'une solution standard ou d'un four de laboratoire personnalisé pour des applications uniques à haute température, nos systèmes offrent le contrôle thermique et l'intégrité structurelle que vos matériaux méritent.
Prêt à améliorer les résultats de votre microscopie ? Contactez-nous dès aujourd'hui pour discuter des exigences de votre projet !

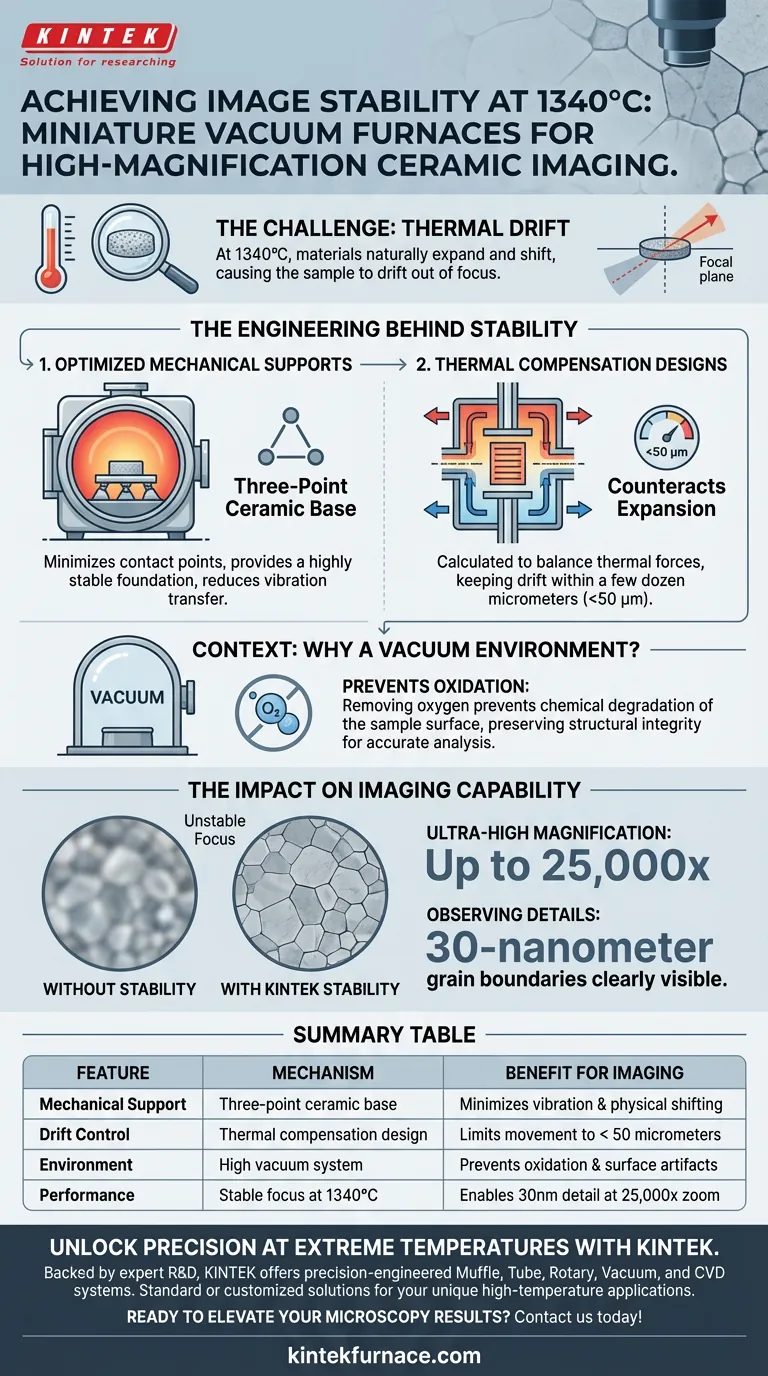

Guide Visuel
Références
- Jérôme Mendonça, Renaud Podor. Development of a microfurnace dedicated to <i>in situ</i> scanning electron microscope observation up to 1300 °C. III. <i>In situ</i> high temperature experiments. DOI: 10.1063/5.0207477
Cet article est également basé sur des informations techniques de Kintek Furnace Base de Connaissances .
