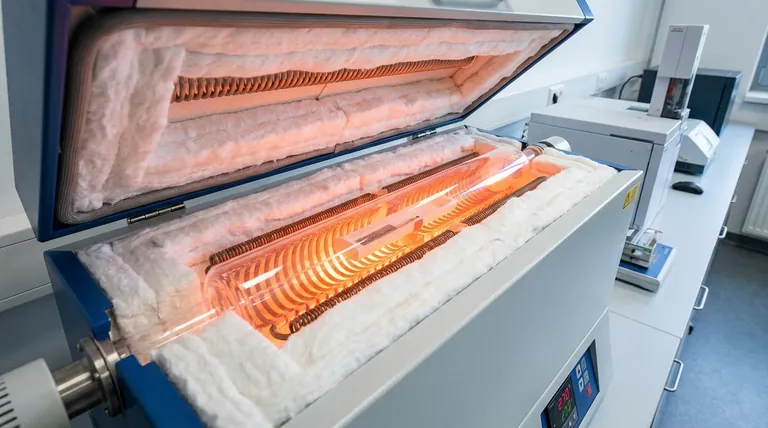

À la base, la « chambre de chauffe » d'un four tubulaire n'est pas un composant unique mais un système de trois parties critiques : le tube de procédé, les éléments chauffants et l'isolation. Le tube de procédé, qui contient l'échantillon, est le plus souvent fabriqué en alumine ou en quartz de haute pureté, choisis pour leur stabilité thermique et leur résistance chimique exceptionnelles.
Le choix du matériau n'est pas une question de préférence, mais une décision critique dictée par la température maximale de votre expérience, l'environnement chimique et les exigences atmosphériques. L'alumine est le cheval de bataille des hautes températures, tandis que le quartz excelle dans les applications exigeant une grande pureté et une résistance aux chocs thermiques.

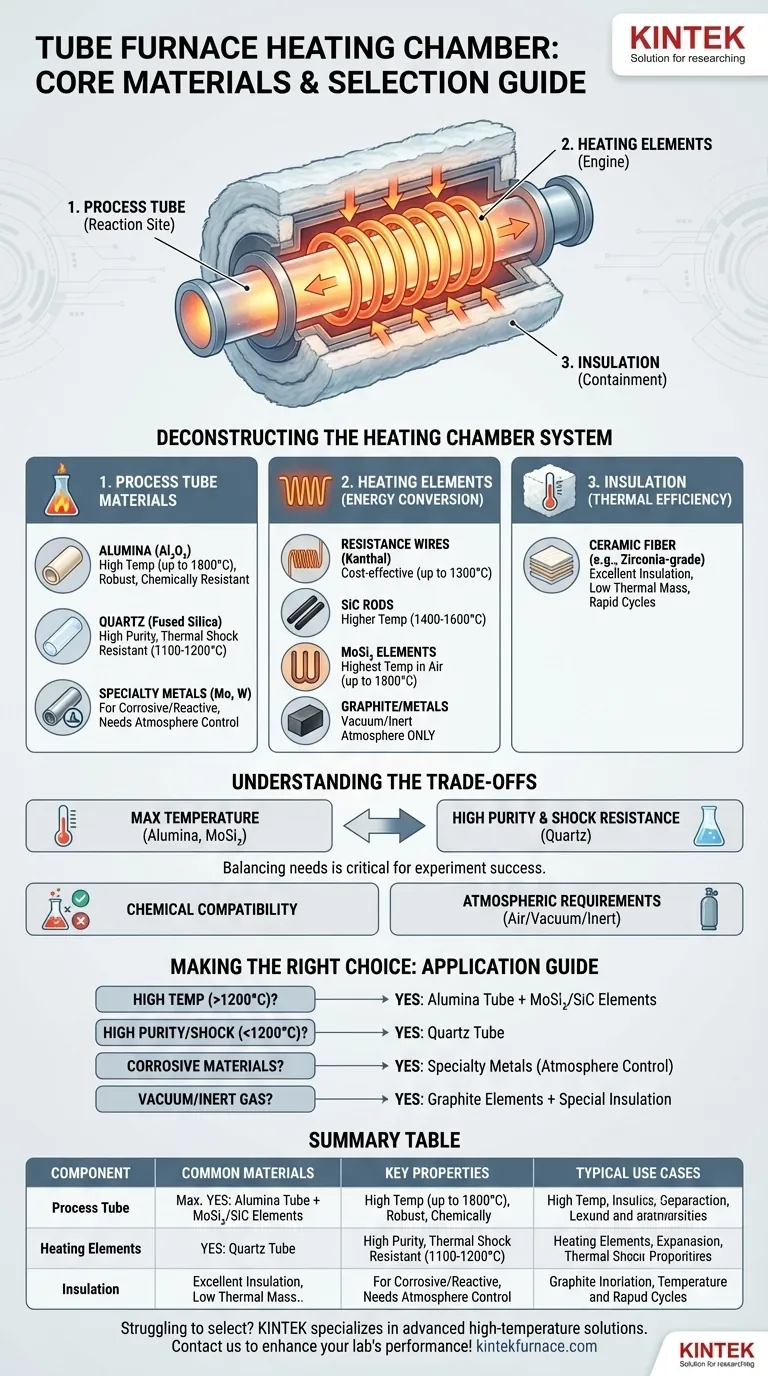

Déconstruction de la « Chambre de Chauffe » : Un Système de Composants
Pour vraiment comprendre les matériaux, il est essentiel de reconnaître que la chambre de chauffe est un assemblage. Chaque partie a un rôle distinct et est fabriquée à partir de matériaux optimisés pour cette fonction.
Le Tube de Procédé : Là Où la Réaction se Produit
C'est le tube central qui contient votre échantillon et votre atmosphère. Son matériau interagit directement avec votre procédé.
-
Alumine (Al₂O₃) : C'est le matériau de choix pour les applications à haute température, fonctionnant généralement jusqu'à 1700°C, voire 1800°C. Elle offre une excellente isolation thermique et électrique et est très résistante aux attaques chimiques, ce qui la rend robuste et durable.
-
Quartz (Silice fondue) : Apprécié pour sa pureté exceptionnelle et sa résistance supérieure aux chocs thermiques, le quartz est idéal pour les processus sensibles à la contamination. Il peut supporter des changements de température rapides mais a généralement une température de fonctionnement maximale inférieure à celle de l'alumine, environ 1100-1200°C.
-
Métaux Spéciaux (Molybdène, Tungstène) : Pour les processus impliquant des matériaux très corrosifs ou spécifiquement réactifs qui endommageraient les céramiques, des tubes en métaux réfractaires sont utilisés. Ceux-ci sont moins courants et nécessitent un contrôle minutieux de l'atmosphère du four pour éviter l'oxydation.
Le Moteur du Four : Les Éléments Chauffants
Ce sont les composants qui convertissent l'énergie électrique en chaleur. Ils entourent le tube de procédé mais n'entrent généralement pas en contact direct avec l'échantillon.
-
Fils Résistifs (ex. Kanthal) : Un choix courant et économique pour les fours fonctionnant jusqu'à environ 1300°C.
-
Bâtonnets de Carbure de Silicium (SiC) : Utilisés pour des températures plus élevées, généralement dans la plage de 1400°C à 1600°C. Ils sont durables et peuvent fonctionner à l'air.
-
Éléments en Disiliciure de Molybdène (MoSi₂) : Ce sont la norme pour atteindre les températures les plus élevées à l'air, souvent jusqu'à 1800°C. Ils forment une couche de silice protectrice pendant le fonctionnement.
-
Graphite ou Métaux Réfractaires : Principalement utilisés dans les fours sous vide ou sous atmosphère inerte. Le graphite ne peut pas être utilisé dans une atmosphère oxydante (air) à haute température car il se consumerait.
Le Système de Confinement : Isolation
Le composant final est l'isolation, qui entoure les éléments chauffants et assure que l'énergie thermique est dirigée vers l'intérieur, offrant une uniformité de température et une efficacité.
- Fibre Céramique : C'est la norme de l'industrie. Des matériaux de haute pureté comme la fibre céramique de qualité zircone sont utilisés pour revêtir le boîtier du four, offrant une excellente isolation thermique avec une faible masse thermique. Cela permet des cycles de chauffage et de refroidissement relativement rapides.
Comprendre les Compromis
La sélection d'un four tubulaire ou d'un tube de procédé implique d'équilibrer des facteurs concurrents. Un mauvais choix peut entraîner des expériences ratées ou des équipements endommagés.
Température contre Pureté
Le principal compromis se situe entre la température maximale et la pureté. L'alumine vous permet d'atteindre des températures plus élevées, tandis que le quartz offre un environnement de traitement plus pur, essentiel pour les semi-conducteurs ou l'analyse des traces d'éléments.
Compatibilité Chimique et Atmosphérique
La chimie de votre processus dicte le matériau du tube. Bien que l'alumine et le quartz soient tous deux hautement inertes, les produits chimiques agressifs peuvent en exiger un plutôt que l'autre. Plus important encore, votre choix d'élément chauffant doit correspondre à votre atmosphère ; utiliser des éléments en graphite à l'air les détruira.
Choc Thermique contre Durabilité Mécanique
Le quartz est supérieur pour gérer les changements de température rapides sans se fissurer. Cependant, l'alumine est généralement un matériau plus dur et plus robuste mécaniquement, moins sujet aux rayures ou à la rupture due à la manipulation.
Coût et Durée de Vie
Les matériaux spéciaux et les composants à plus haute température entraînent naturellement un coût plus élevé. Un tube en alumine durable peut avoir une durée de vie plus longue dans un processus stable à haute température, justifiant sa dépense initiale.
Faire le Bon Choix pour Votre Application
Utilisez votre objectif expérimental principal pour guider votre sélection de matériaux.
- Si votre objectif principal est la haute température (au-dessus de 1200°C) : Un tube de procédé en alumine avec des éléments chauffants MoSi₂ ou SiC est la configuration standard.
- Si votre objectif principal est la haute pureté et la résistance aux chocs thermiques (en dessous de 1200°C) : Un tube de procédé en quartz est le choix idéal pour sa pureté et sa résilience aux cycles thermiques.
- Si vous travaillez avec des matériaux très corrosifs : Envisagez des tubes métalliques spécialisés comme le molybdène, mais soyez prêt à des contrôles atmosphériques plus stricts.
- Si vous opérez sous vide ou gaz inerte : Assurez-vous que vos éléments chauffants (comme le graphite) et votre isolation sont conçus pour cet environnement spécifique.
Comprendre ces composants de base et leurs propriétés matérielles vous permet de sélectionner ou de spécifier un four qui correspond parfaitement à vos objectifs scientifiques ou industriels.
Tableau Récapitulatif :
| Composant | Matériaux Courants | Propriétés Clés | Cas d'Utilisation Typiques |
|---|---|---|---|
| Tube de Procédé | Alumine, Quartz, Métaux (ex. Molybdène) | Stabilité thermique élevée, résistance chimique, pureté | Processus à haute température, environnements purs, matériaux corrosifs |
| Éléments Chauffants | Kanthal, SiC, MoSi₂, Graphite | Plage de température jusqu'à 1800°C, compatibilité atmosphérique | Chauffage économique, haute température à l'air, atmosphères sous vide/inertes |
| Isolation | Fibre Céramique (ex. qualité Zircone) | Excellente isolation thermique, faible masse thermique | Chauffage/refroidissement rapide, efficacité énergétique |
