Dans la préparation de films minces de diséléniure de tungstène (WSe2), le four tubulaire sert de chambre de réaction critique pour le dépôt physique en phase vapeur (PVD). Il fournit un environnement précis à haute température, atteignant jusqu'à 1190°C, pour faciliter la sublimation de la poudre de WSe2. En combinant cette chaleur intense avec un gaz porteur d'argon stable, le four permet le transport du matériau vaporisé vers un substrat pour une croissance contrôlée.
Le four tubulaire fonctionne comme un moteur de précision pour le changement de phase et le transport. Il convertit la poudre source solide en gaz dans une zone à haute température et la guide vers une zone plus fraîche en aval, permettant au matériau de se réassembler en films minces de haute qualité au niveau atomique.
La mécanique de la croissance des films de WSe2
Pour comprendre la fonction du four tubulaire, il faut regarder au-delà du simple chauffage. Il agit comme un réacteur à flux qui gère les gradients de température et la dynamique des gaz pour atteindre une précision atomique.
Faciliter la sublimation
Le rôle principal du four est d'induire la sublimation. La poudre de WSe2 est placée dans la zone de chauffage centrale.
Le four augmente la température jusqu'à 1190°C. À ce point thermique spécifique, la poudre solide passe directement en phase gazeuse, créant la "vapeur source" nécessaire au dépôt.
Transport contrôlé des vapeurs
Une fois le matériau vaporisé, il doit être déplacé. Le four tubulaire utilise un système de contrôle précis pour maintenir un flux stable de gaz porteur d'argon.
Ce gaz inerte capte la vapeur de WSe2 et la transporte à travers le tube. La stabilité de ce flux est cruciale ; une turbulence ou une fluctuation ici entraînerait une épaisseur de film inégale.
Dépôt en aval
La formation réelle du film ne se produit pas dans la zone la plus chaude. Le four est conçu pour créer une zone plus froide en aval.
Lorsque l'argon transporte la vapeur chaude dans cette région plus froide, les conditions thermodynamiques changent. La vapeur de WSe2 crée un dépôt sur le substrat cible, s'organisant en films minces de haute qualité au niveau atomique.
Pourquoi la précision est importante
La différence entre un film semi-conducteur utilisable et une expérience ratée réside souvent dans la capacité du four à maintenir des contrôles environnementaux stricts.
Qualité au niveau atomique
L'objectif de l'utilisation d'un four tubulaire en PVD est d'atteindre une épaisseur au niveau atomique.
En contrôlant strictement le taux de sublimation (via la température) et le taux de transport (via le flux de gaz), le four garantit que le film pousse couche par couche plutôt qu'en amas massifs.
Prévention des impuretés
Bien que l'accent principal soit mis sur la température, le four tubulaire agit également comme une chambre d'isolement.
En scellant le processus et en utilisant un gaz porteur inerte comme l'argon, le four empêche les contaminants atmosphériques d'interagir avec la vapeur réactive de WSe2. Cela garantit que le film résultant est chimiquement pur.
Comprendre les compromis
Bien que le four tubulaire soit un outil efficace pour le PVD, le processus dépend fortement de la calibration exacte des variables.
Sensibilité aux gradients thermiques
Le succès du dépôt dépend entièrement de la différence de température entre la zone source et la zone de dépôt.
Si la zone en aval est trop chaude, le matériau ne se déposera pas ; si elle est trop froide, la structure cristalline peut se former mal. Le four crée le gradient, mais l'utilisateur doit définir parfaitement le profil.
Limitations de débit
Les fours tubulaires sont excellents pour les matériaux de qualité recherche de haute précision, mais ils offrent généralement un débit inférieur par rapport aux systèmes de dépôt à l'échelle industrielle.
Le processus est orienté par lots. Il faut du temps pour atteindre 1190°C, se stabiliser, déposer et refroidir, ce qui le rend idéal pour la qualité plutôt que la quantité.
Faire le bon choix pour votre objectif
Lors de la configuration d'un four tubulaire pour la préparation de WSe2, vos objectifs de recherche spécifiques doivent dicter vos paramètres.
- Si votre objectif principal est la pureté du film : Privilégiez l'intégrité des joints sous vide et la pureté de la source de gaz Argon pour éviter l'oxydation pendant la phase à haute température.
- Si votre objectif principal est le contrôle de l'épaisseur : Concentrez-vous sur le calibrage précis du débit de gaz, car cela régit la quantité de matériau livrée au substrat au fil du temps.
En fin de compte, le four tubulaire n'est pas seulement un appareil de chauffage, mais un instrument précis pour manipuler la thermodynamique du changement de phase afin de construire des matériaux atome par atome.
Tableau récapitulatif :
| Paramètre | Rôle dans la préparation de WSe2 | Impact sur la qualité du film mince |
|---|---|---|
| Température de sublimation | Atteint jusqu'à 1190°C | Convertit la poudre solide en vapeur de haute pureté |
| Gaz porteur (Ar) | Transport contrôlé des vapeurs | Assure une épaisseur de film uniforme et prévient l'oxydation |
| Gradient thermique | Crée des zones chaudes/froides | Détermine la cristallisation et le taux de dépôt |
| Intégrité de la chambre | Isolement atmosphérique | Assure la pureté au niveau atomique et prévient les contaminants |
Élevez votre recherche sur les matériaux avec KINTEK
La précision est le fondement de la croissance de films minces de WSe2 de haute qualité. Chez KINTEK, nous comprenons que la précision au niveau atomique nécessite un contrôle thermique supérieur. Forts d'une R&D et d'une fabrication expertes, nous proposons une gamme complète de systèmes Muffle, Tubulaires, Rotatifs, sous Vide et CVD, tous entièrement personnalisables pour répondre aux exigences uniques de votre laboratoire.
Que vous vous concentriez sur la pureté du film ou le contrôle de l'épaisseur, nos solutions haute température offrent la stabilité et la précision dont votre recherche a besoin. Contactez-nous dès aujourd'hui pour optimiser votre processus de dépôt.

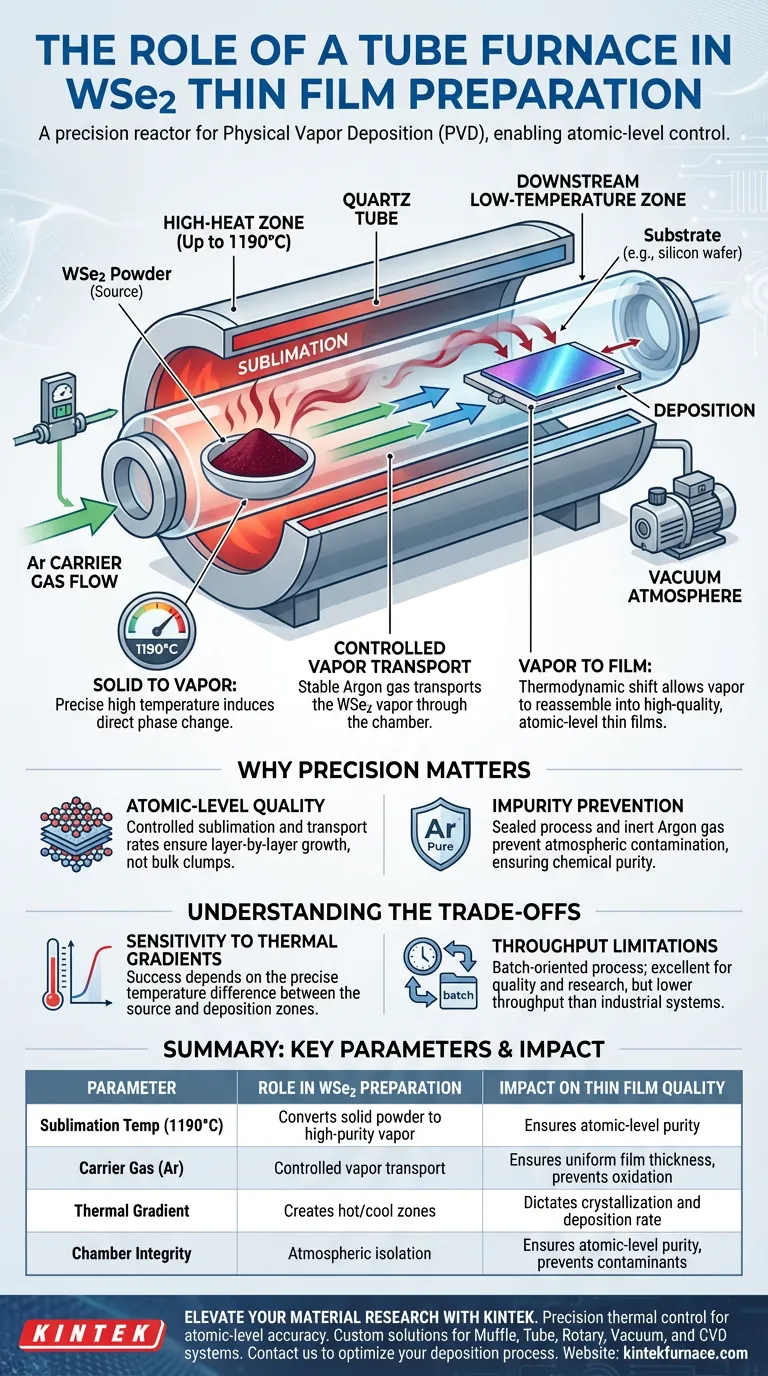

Guide Visuel
Références
- Chuanwen Chen, Ping Chen. X-Ray Irradiation Improved WSe2 Optical–Electrical Synapse for Handwritten Digit Recognition. DOI: 10.3390/nano15181408
