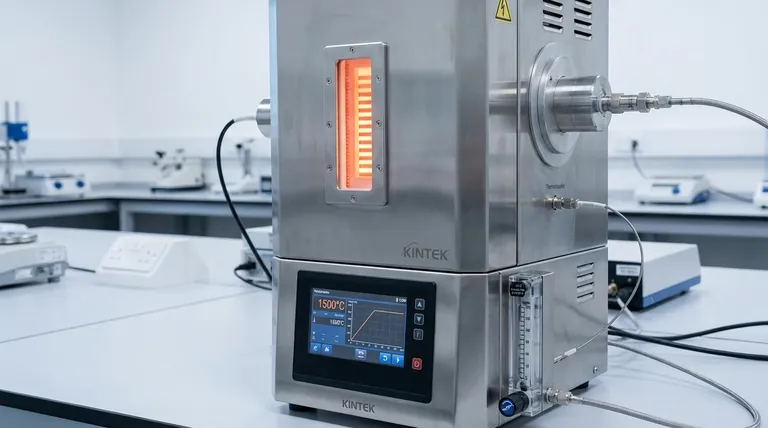

Fondamentalement, un four tubulaire vertical parvient à un contrôle précis de la température grâce à une boucle de rétroaction sophistiquée. Ce système combine un contrôleur intelligent qui anticipe les changements de température, des éléments chauffants électriques propres qui peuvent être finement ajustés, et des capteurs stratégiquement placés qui fournissent des données en temps réel sur l'environnement interne du four.
La précision du four ne provient pas d'un seul composant, mais de l'intégration transparente d'un système de contrôle PID, d'un chauffage électrique de haute pureté et d'une détection de température précise. Ce trio travaille en communication constante pour maintenir une stabilité, une uniformité et une répétabilité exceptionnelles pour les processus sensibles.
Les composants clés du contrôle de précision
Pour comprendre comment un four tubulaire vertical fonctionne avec une telle précision, nous devons examiner les technologies clés qui constituent son système de contrôle. Ces composants travaillent ensemble pour exécuter des profils de chauffage complexes jusqu'à un seul degré près.
Le contrôleur PID : Le cerveau de l'opération
Le principal moteur de la précision de la température est le contrôleur proportionnel-intégral-dérivé (PID). C'est bien plus avancé qu'un simple thermostat qui allume ou éteint simplement le chauffage.
Un système PID analyse constamment la différence entre la température de consigne et la température réelle mesurée. Il calcule ensuite la quantité exacte de puissance à envoyer aux éléments chauffants pour corriger tout écart, évitant ainsi de dépasser ou de sous-estimer la cible.
Les systèmes avancés peuvent également intégrer des technologies d'auto-réglage ou la logique floue pour optimiser automatiquement les paramètres PID pour différentes charges thermiques ou processus, améliorant encore la précision.
Éléments chauffants électriques : La source de chaleur propre
Les fours de laboratoire modernes utilisent des éléments chauffants électriques haute température. Contrairement aux méthodes basées sur la combustion, le chauffage électrique est parfaitement propre, ne produisant aucun sous-produit susceptible de contaminer les échantillons sensibles.
Crucialement, la puissance fournie à ces éléments peut être modulée avec une vitesse et une précision incroyables par le contrôleur PID. Cela permet des rampes de température douces et contrôlées et des périodes de maintien stables, qui sont essentielles pour des résultats cohérents.
Capteurs thermocouple : Les yeux et les oreilles
L'ensemble du système de contrôle repose sur des données précises en temps réel. Celles-ci sont fournies par des capteurs thermocouple placés dans toute la chambre du four.
La configuration verticale rend souvent plus facile le positionnement de plusieurs capteurs autour de l'échantillon ou de la "charge". Cette surveillance complète fournit au contrôleur PID une image complète de l'environnement thermique, lui permettant d'assurer l'uniformité de la température dans toute la zone chaude. C'est ainsi que les fours peuvent atteindre une précision d'affichage de ±1℃ et une stabilité du champ de température de ±5℃.
Comment la conception verticale améliore l'uniformité
Si le système de contrôle est le cerveau, la structure physique du four joue un rôle essentiel dans ses performances. L'orientation verticale est un choix de conception délibéré qui contribue directement à la stabilité thermique.
Atténuation des effets de convection
Dans toute chambre chauffée, les courants de convection naturels peuvent créer des variations de température. Une conception de tube vertical aide à gérer ce flux d'air, contribuant à une zone chaude plus stable et uniforme par rapport à certaines orientations horizontales.
Adaptation aux géométries complexes
La configuration de chargement vertical est idéale pour les pièces de formes complexes ou à "structure accrue". La gravité aide au positionnement de l'objet, et les éléments chauffants environnants peuvent fournir un rayonnement plus uniforme à toutes les surfaces simultanément.
Contrôle multi-zones pour le chauffage par gradient
De nombreux fours verticaux avancés sont dotés de conceptions multi-zones de température. Chaque zone est équipée de son propre ensemble d'éléments chauffants et d'un thermocouple dédié, contrôlé indépendamment.
Cela permet soit de créer une zone chaude exceptionnellement longue et uniforme, soit de programmer un gradient de température précis le long du tube, une capacité essentielle pour des applications spécialisées comme la croissance de cristaux et les tests de catalyseurs.
Comprendre les compromis et les considérations
Atteindre et maintenir la précision nécessite plus que du matériel avancé. Pour garantir des résultats fiables, vous devez comprendre les facteurs qui influencent les performances du système.
L'importance de l'étalonnage
Un système de contrôle n'est aussi précis que ses capteurs. Les thermocouples peuvent dériver avec le temps, surtout à haute température. Un étalonnage régulier est non négociable pour maintenir la précision spécifiée du four et assurer la répétabilité du processus.
Le contrôle de l'atmosphère est interconnecté
Le contrôle précis de la température est souvent associé à un contrôle précis de l'atmosphère. L'introduction de gaz tels que l'argon ou l'azote pour prévenir l'oxydation peut modifier les caractéristiques de transfert thermique à l'intérieur du four. Un flux de gaz stable, géré par des débitmètres de haute précision, est crucial pour maintenir un environnement thermique stable.
L'impact de la charge thermique
La taille, la forme et le matériau de l'échantillon chauffé (la "charge thermique") ont un impact direct sur les performances du four. Une charge plus grande ou plus dense nécessite plus d'énergie pour être chauffée et peut créer des gradients de température. Le contrôleur PID doit être correctement réglé pour tenir compte de cette masse thermique afin d'éviter des temps de réponse lents ou des imprécisions de température.
Faire le bon choix pour votre application
En fin de compte, le niveau de précision dont vous avez besoin est dicté par votre objectif spécifique. Comprendre les capacités du four vous permet de choisir le bon outil pour la tâche.
- Si votre objectif principal est la pureté et la cohérence des matériaux (par exemple, frittage, recuit) : La combinaison d'un chauffage électrique sans contaminants et d'un contrôleur PID fiable est votre clé pour obtenir des résultats répétables et de haute qualité.
- Si votre objectif principal est la recherche avancée (par exemple, croissance de cristaux, tests de piles à combustible) : Un four vertical multi-zones offre le contrôle nécessaire pour établir les gradients thermiques précis ou les zones uniformes étendues dont votre processus a besoin.
- Si votre objectif principal est le traitement thermique de pièces complexes : La capacité du four vertical à fournir un chauffage uniforme autour de géométries complexes garantit que toutes les surfaces reçoivent le traitement thermique correct.
En comprenant ces systèmes intégrés, vous pouvez exploiter en toute confiance la précision du four pour atteindre le résultat souhaité.
Tableau récapitulatif :
| Composant | Fonction clé | Avantage |
|---|---|---|
| Contrôleur PID | Analyse les écarts de température et calcule des ajustements de puissance précis. | Empêche le dépassement/sous-dépassement, assure la stabilité. |
| Éléments chauffants électriques | Fournit une chaleur propre et modulable en fonction des signaux du contrôleur. | Permet des rampes douces, des maintiens stables et des processus sans contaminants. |
| Capteurs thermocouple | Fournit des données de température en temps réel à partir de plusieurs points de la chambre. | Atteint une grande uniformité de température (±5°C) et une précision d'affichage (±1°C). |
| Conception multi-zones | Permet un contrôle indépendant de différentes sections du tube du four. | Permet des gradients thermiques précis ou des zones chaudes uniformes étendues pour la R&D avancée. |
Prêt à obtenir une précision inégalée dans vos processus thermiques ?
Les fours tubulaires verticaux de KINTEK sont conçus pour les chercheurs et les ingénieurs qui ne peuvent pas faire de compromis sur la précision. Tirant parti de nos capacités exceptionnelles de R&D et de fabrication internes, nous fournissons des solutions avancées telles que les fours étuves, tubulaires et sous vide, avec une personnalisation approfondie pour répondre à vos exigences expérimentales uniques, que ce soit pour le frittage, la croissance de cristaux ou le traitement thermique de pièces complexes.
Discutons de la manière dont nous pouvons construire une solution de four qui offre le contrôle exact dont votre travail a besoin. Contactez nos experts dès aujourd'hui pour une consultation personnalisée.

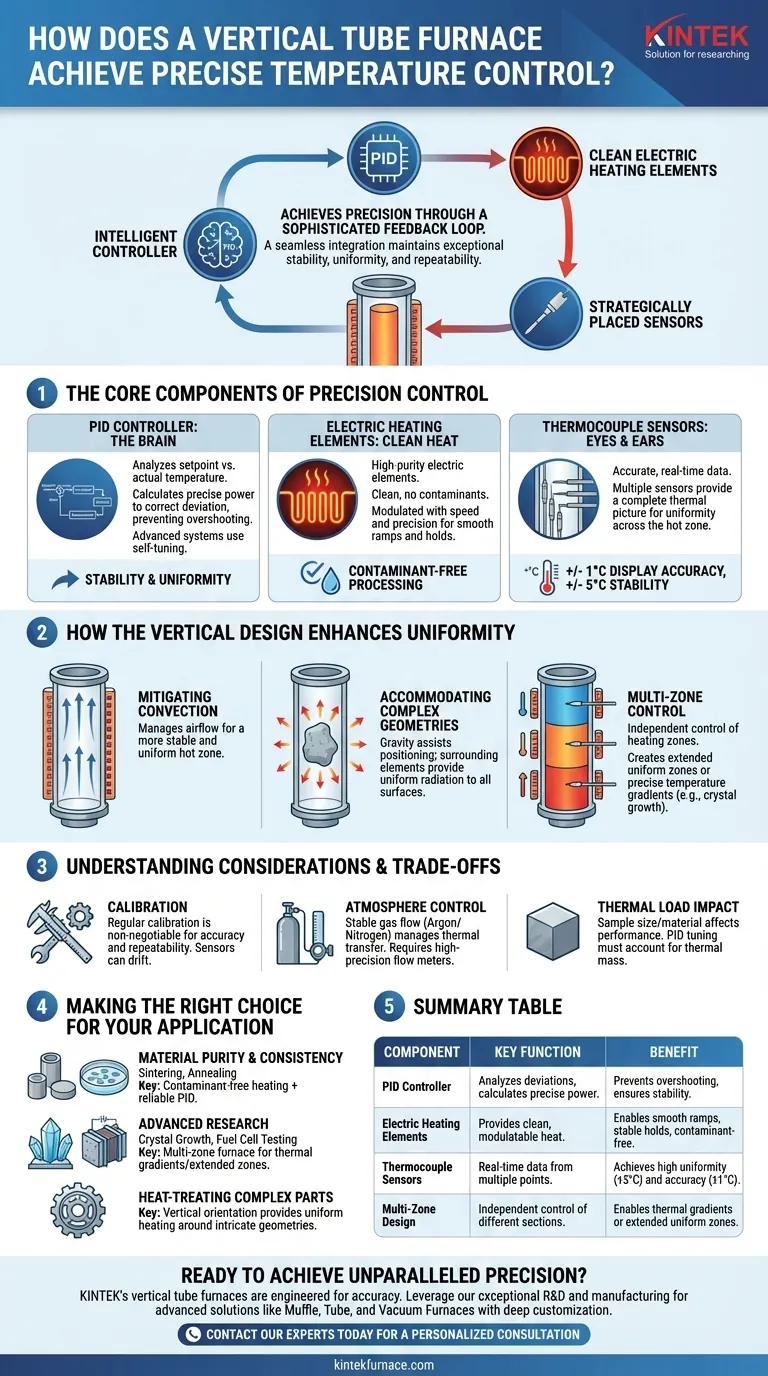

Guide Visuel
