La microscopie électronique en transmission à haute résolution (HR-TEM) sert d'outil de validation principal pour visualiser comment le traitement thermique extrême modifie l'architecture fondamentale d'un matériau. Elle permet aux chercheurs d'observer directement « l'évolution morphologique », confirmant si les structures complexes conservent leur forme géométrique d'origine ou s'effondrent en de nouvelles formes suite à un traitement thermique dans un four à haute température.
Point clé à retenir La HR-TEM comble le fossé entre le traitement thermique et la performance du matériau. En fournissant une visualisation sub-micronique des changements structurels — tels que l'effondrement des charpentes ou la dispersion des nanoparticules — elle révèle les mécanismes physiques responsables des changements dans les propriétés de transfert de masse et de transport de protons.
Analyse de l'évolution structurelle
Visualisation des changements morphologiques
Le traitement thermique a un impact significatif sur la forme physique des matériaux. La HR-TEM est utilisée pour capturer des images de haute fidélité qui démontrent exactement comment la morphologie du matériau évolue dans des conditions thermiques spécifiques.
Vérification de l'intégrité structurelle
Pour les matériaux avancés tels que les réseaux imidazolates zéolithiques (ZIF), cette imagerie est essentielle pour le contrôle qualité. Elle révèle si le matériau conserve sa structure d'origine prévue, telle qu'un dodécaèdre, ou si le stress thermique l'a fait s'effondrer en nanofeuillets.
Évaluation de la composition du matériau à l'échelle nanométrique
Suivi des nanoparticules métalliques
Au-delà de la forme globale, la HR-TEM fournit des données critiques sur la composition de surface du matériau. Elle produit des images sub-microniques qui affichent la dispersion et la taille des nanoparticules métalliques sur le substrat de carbone.
Lien entre structure et performance
La distribution de ces particules n'est pas seulement un détail visuel ; c'est un indicateur de performance. En observant ces caractéristiques à l'échelle nanométrique, les chercheurs peuvent déduire comment le traitement thermique du four a affecté les capacités fonctionnelles du matériau, en particulier en ce qui concerne le transfert de masse et les propriétés de transport de protons.
Comprendre les limites
Visuels vs. Données fonctionnelles
Bien que la HR-TEM fournisse des preuves visuelles exceptionnelles de la morphologie et de la dispersion, il s'agit principalement d'un outil d'imagerie qualitative.
Elle montre efficacement *pourquoi* les propriétés d'un matériau pourraient avoir changé (par exemple, effondrement de la structure), mais elle ne mesure pas directement *l'ampleur* de ces changements de propriétés (par exemple, le taux exact de transport de protons). Elle doit être associée à des tests fonctionnels pour une analyse complète.
Faire le bon choix pour votre objectif
La HR-TEM est le choix définitif lorsque vous avez besoin de corréler la structure physique avec l'historique thermique.
- Si votre objectif principal est la stabilité structurelle : Utilisez la HR-TEM pour vérifier si vos ZIF ont conservé leur géométrie dodécaédrique ou se sont effondrés en nanofeuillets.
- Si votre objectif principal est l'efficacité catalytique ou de transport : Utilisez la HR-TEM pour évaluer l'uniformité et la taille des nanoparticules métalliques dispersées sur le substrat de carbone.
En exploitant la HR-TEM, vous dépassez les suppositions sur la façon dont la chaleur a affecté votre matériau et obtenez la preuve visuelle nécessaire pour optimiser vos paramètres de traitement thermique.
Tableau récapitulatif :
| Caractéristique observée | Impact du traitement thermique | Aperçu clé fourni |
|---|---|---|
| Morphologie | Dodécaèdre vs. Effondrement en nanofeuillets | Stabilité structurelle et intégrité géométrique |
| Nanoparticules | Dispersion et taille sur substrat de carbone | Surface catalytique et efficacité |
| Microstructure | Évolution de la charpente | Mécanismes de transfert de masse et de protons |
| Intégrité | Contrôle qualité post-stress thermique | Vérification de la survie du matériau |
Maximisez vos recherches sur les matériaux avec KINTEK
Un traitement thermique précis est le fondement des matériaux haute performance. Chez KINTEK, nous fournissons les solutions thermiques avancées nécessaires pour obtenir la morphologie et la dispersion des nanoparticules spécifiques requises pour vos applications les plus exigeantes.
Que vous synthétisiez des ZIF, des substrats de carbone ou des catalyseurs complexes, nos systèmes Muffle, Tube, Rotatif, sous Vide et CVD conçus par des experts offrent la précision thermique nécessaire pour garantir que vos matériaux résistent à l'examen HR-TEM. Tous nos fours de laboratoire à haute température sont entièrement personnalisables pour répondre à vos spécifications de recherche uniques.
Prêt à optimiser votre traitement thermique ? Contactez KINTEK dès aujourd'hui pour discuter de vos besoins en fours personnalisés avec nos experts en R&D.

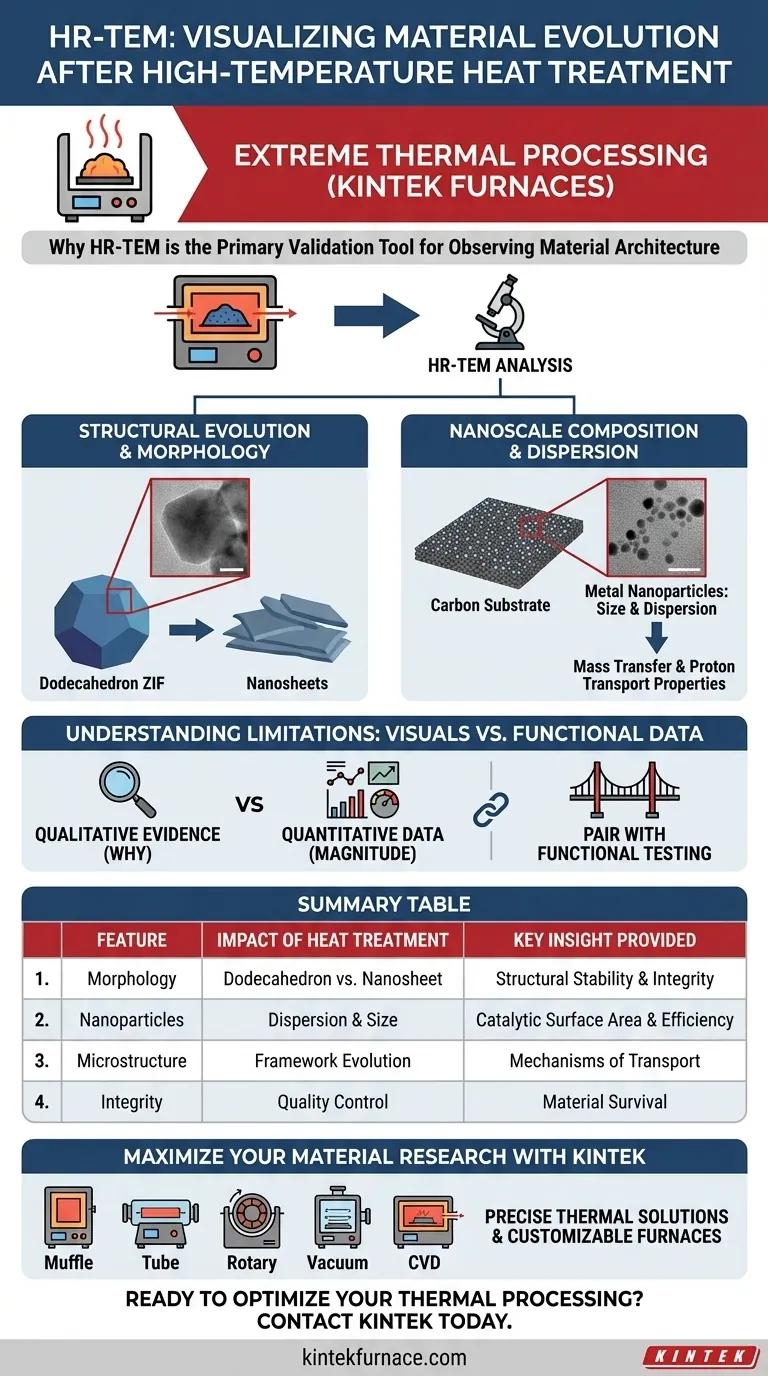

Guide Visuel
Références
- Yan Yang, Gai Zhang. Enhanced Electrocatalytic Activity for ORR Based on Synergistic Effect of Hierarchical Porosity and Co-Nx Sites in ZIF-Derived Heteroatom-Doped Carbon Materials. DOI: 10.3390/c11030070
Cet article est également basé sur des informations techniques de Kintek Furnace Base de Connaissances .
