Connaissance four à tube Comment un four tubulaire facilite-t-il un contrôle précis lors de la CVD ? Maîtriser la stœchiométrie et la pureté de phase
Avatar de l'auteur

Équipe technique · Kintek Furnace

Mis à jour il y a 2 semaines

Comment un four tubulaire facilite-t-il un contrôle précis lors de la CVD ? Maîtriser la stœchiométrie et la pureté de phase


Un four tubulaire facilite un contrôle précis en CVD en agissant comme une enceinte de réaction hautement stable qui intègre une gestion thermique multi-zones avec une régulation de flux de gaz de haute précision. En créant un champ thermique spécifique et réglable, le four garantit que les précurseurs gazeux — tels que le silane ou les vapeurs de chlorure métallique — se décomposent et se déposent uniquement dans les zones ciblées. Cette architecture vous permet de dicter strictement le rapport des gaz porteurs comme l'hydrogène, permettant un contrôle exact de la charge et de la formation de phase des composés intermétalliques.

La valeur fondamentale d'un four tubulaire en CVD réside dans sa capacité à découpler les variables de réaction. Il fournit un environnement stabilisé où les gradients de température et les débits de gaz sont gérés indépendamment, vous permettant de « régler » la phase chimique et l'uniformité du matériau déposé avec une grande répétabilité.

Établir un champ thermique stable

Contrôle indépendant multi-zones

Le mécanisme principal de précision est la conception multi-zones du four. Contrairement à un four standard, un four tubulaire CVD vous permet de contrôler indépendamment différentes zones de chauffage.

Décomposition ciblée des précurseurs

Ce contrôle zonal crée un profil thermique spécifique à travers le tube. Il garantit que les précurseurs ne se décomposent que lorsqu'ils atteignent la zone spécifique maintenue à la température de réaction.

Régulation PID pour la cohérence

Les systèmes avancés utilisent des algorithmes PID (Proportionnel-Intégral-Dérivé) pour ajuster automatiquement la puissance de chauffage. Cela maintient la stabilité de la température, souvent à ±5℃ près, et une précision d'affichage aussi fine que ±1℃.

Profils de chauffage programmables

Vous pouvez définir des paramètres exacts pour les vitesses de chauffage, les temps de maintien et les courbes de refroidissement. Ce contrôle temporel est essentiel pour des processus tels que le recuit, qui peuvent induire des changements structurels ou des défauts spécifiques requis pour les propriétés finales du matériau.

Réguler l'atmosphère chimique

Intégration avec les systèmes de contrôle de flux

Le contrôle thermique seul est insuffisant pour les composés intermétalliques ; l'apport chimique doit également être précis. Le four tubulaire s'intègre à des systèmes de contrôle de flux de haute précision pour gérer l'apport des réactifs.

Ajustement des rapports de gaz

Le système permet un ajustement précis des gaz porteurs, tels que l'hydrogène, par rapport aux vapeurs de précurseurs. Maîtriser ce rapport est la clé pour contrôler la stœchiométrie du composé final.

Régulation de phase

En manipulant simultanément le débit et la zone thermique, vous contrôlez la régulation de phase du matériau. Cela garantit que le substrat est chargé avec la phase intermétallique correcte plutôt qu'un sous-produit indésirable.

Comprendre les compromis

Complexité de la gestion des zones

Bien que les fours multi-zones offrent de la précision, ils introduisent de la complexité. Un mauvais étalonnage entre les zones peut entraîner des gradients de température involontaires qui faussent le profil de dépôt.

Uniformité vs. Taux de dépôt

Il existe souvent un équilibre entre la vitesse de dépôt et la qualité du film. Pousser vers des débits plus élevés pour augmenter la charge peut compromettre l'uniformité et la cohérence du champ thermique, entraînant une épaisseur de film inégale.

Sensibilité à l'étalonnage

La haute précision des contrôleurs PID et des systèmes de flux nécessite un étalonnage régulier. Une légère dérive de la précision des capteurs peut altérer considérablement la composition de phase des composés intermétalliques sensibles.

Faire le bon choix pour votre objectif

Pour maximiser l'efficacité de votre processus CVD, alignez les paramètres de votre four sur vos objectifs matériels spécifiques :

  • Si votre objectif principal est la pureté de phase : Privilégiez la précision du rapport de gaz et le contrôle indépendant des zones pour isoler la température de décomposition exacte de vos précurseurs.
  • Si votre objectif principal est l'uniformité du film : Concentrez-vous sur les paramètres PID et les technologies d'auto-réglage pour garantir que le champ thermique reste stable (±5℃) sur toute la zone de réaction.
  • Si votre objectif principal est la synthèse de structures complexes : Utilisez une conception multi-zones de température pour créer des étapes distinctes de chauffage et de recuit en un seul passage.

La véritable précision en CVD vient de la vision du four tubulaire non pas comme un simple appareil de chauffage, mais comme un réacteur à flux programmable.

Tableau récapitulatif :

Caractéristique Mécanisme de contrôle CVD Avantage pour les intermétalliques
Chauffage multi-zones Profils thermiques PID indépendants Décomposition ciblée des précurseurs et pureté de phase
Intégration du flux de gaz Rapports précis des gaz porteurs Contrôle exact de la stœchiométrie et de la charge
Stabilité thermique Précision régulée par PID (±1℃) Uniformité et répétabilité constantes du film
Cycles programmables Vitesses de chauffage/refroidissement personnalisées Recuit optimisé pour des structures cristallines spécifiques

Élevez votre synthèse matérielle avec KINTEK

Les processus CVD précis exigent les normes les plus élevées de contrôle thermique et atmosphérique. Chez KINTEK, nous comblons le fossé entre les exigences de recherche complexes et les performances industrielles fiables.

Forts d'une R&D et d'une fabrication expertes, nous proposons une gamme complète de systèmes Muffle, Tubulaires, Rotatifs, sous Vide et CVD, tous entièrement personnalisables pour répondre à vos besoins uniques de recherche ou de production de composés intermétalliques. Que vous ayez besoin d'un contrôle indépendant multi-zones avancé ou d'une distribution de gaz de haute précision, nos systèmes offrent la stabilité et la répétabilité que votre laboratoire mérite.

Prêt à optimiser vos profils de dépôt ?

Contactez KINTEK dès aujourd'hui pour discuter de vos besoins en fours personnalisés avec nos spécialistes techniques.

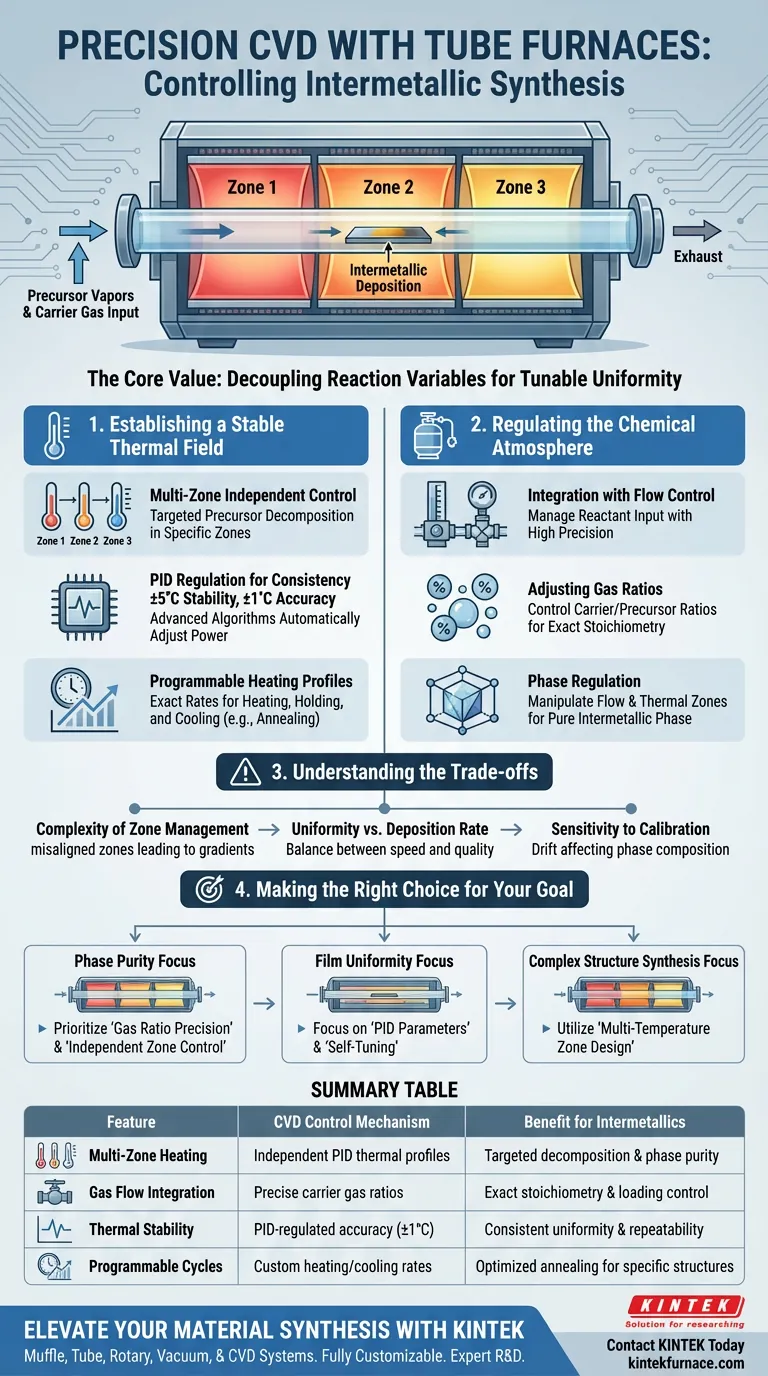

Guide Visuel

Comment un four tubulaire facilite-t-il un contrôle précis lors de la CVD ? Maîtriser la stœchiométrie et la pureté de phase Guide Visuel

Références

  1. Zhiquan Hou, Hongxing Dai. Exploring Intermetallic Compounds: Properties and Applications in Catalysis. DOI: 10.3390/catal14080538

Cet article est également basé sur des informations techniques de Kintek Furnace Base de Connaissances .
