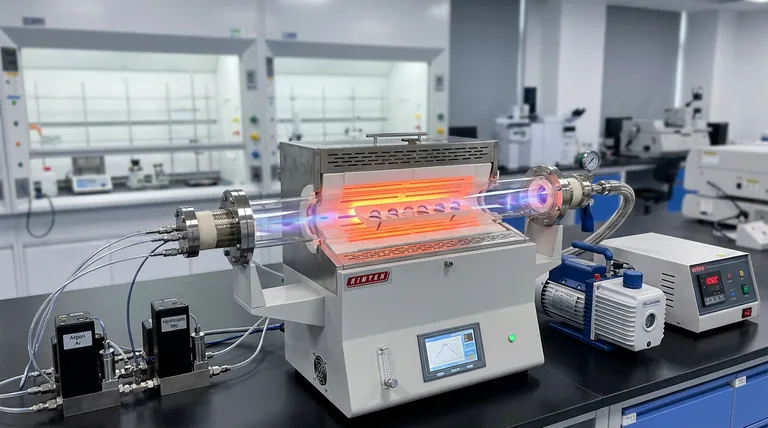

Un four à tube de quartz de haute pureté sert de chambre de réaction de précision nécessaire à la synthèse du graphène sur des composants optiques complexes et non plans. En maintenant une température d'environ 1080°C et en régulant strictement les atmosphères gazeuses, il facilite le revêtement conforme des résonateurs microsphériques par dépôt chimique en phase vapeur (CVD).
Idée clé : Le four n'est pas simplement une source de chaleur ; c'est un système dynamique de contrôle de flux. Sa valeur principale réside dans l'équilibrage de l'énergie thermique avec des rapports de gaz précis pour permettre la décomposition thermique des sources de carbone, assurant une nucléation de graphène de haute qualité sur des surfaces courbes où les techniques planes standard échouent.
Créer l'environnement de réaction idéal
Gestion thermique précise
Pour faire pousser efficacement du graphène, le four doit fournir un environnement stable à haute température, atteignant généralement 1080°C.
Cette énergie thermique spécifique est nécessaire pour déclencher la décomposition thermique des molécules sources de carbone.
Sans cette chaleur précise, la réaction chimique nécessaire pour libérer les atomes de carbone pour la formation du réseau ne peut pas se produire efficacement.
Protection et régulation atmosphérique
Le four crée un écosystème scellé qui protège la réaction des contaminants externes.
Il régule précisément les rapports de flux des gaz critiques, notamment l'Argon (Ar), l'Hydrogène (H2) et le Méthane (CH4).
Ce mélange est contrôlé dans le tube pour équilibrer les phases de gravure et de croissance des cristaux de graphène.
Faciliter la croissance conforme
Aborder les géométries non planes
Contrairement aux substrats standard, les résonateurs optiques (tels que les microsphères) ont des surfaces courbes et non planes.
Le four à tube de quartz facilite la croissance conforme en assurant que le mélange gazeux circule uniformément autour de la structure 3D.
Cela permet une nucléation de haute qualité des cristaux de graphène sur toute la surface du résonateur, plutôt que sur un simple plan.
Intégrité du matériel pour le contrôle du vide
Pour maintenir la pureté de l'environnement, le four utilise du matériel spécialisé comme des vannes à piston et des structures de bouche de broyage aux ports de liaison.
Un piston bidirectionnel à l'arrière est connecté à un système de vide, garantissant que la chambre reste exempte de gaz atmosphériques indésirables.
De plus, un filtre à sable de quartz est souvent positionné entre le piston et la chambre à vide pour protéger le système et maintenir l'intégrité du flux.
Comprendre les compromis
Sensibilité aux rapports de gaz
Bien que le four permette un contrôle précis, la qualité du graphène dépend fortement des rapports exacts d'Ar, de H2 et de CH4.
Un mauvais calibrage de ces rapports de flux peut entraîner des défauts dans le réseau cristallin ou un revêtement irrégulier sur le résonateur.
Contraintes thermiques
Le processus repose sur le maintien de 1080°C pour la croissance standard, mais différentes applications (comme le dopage) nécessitent des profils thermiques différents.
Par exemple, le dopage par hétéroatomes peut nécessiter des températures plus basses (environ 900°C), ce qui signifie que le four doit être capable de taux de chauffage polyvalents et programmables pour s'adapter à différents objectifs de synthèse.
Faire le bon choix pour votre objectif
Pour maximiser l'efficacité d'un four à tube de quartz pour votre application spécifique, considérez ce qui suit :
- Si votre objectif principal est la croissance conforme sur des résonateurs : Privilégiez un four avec une stabilité thermique élevée à 1080°C et des débitmètres massiques précis pour la régulation de l'Argon, de l'Hydrogène et du Méthane.
- Si votre objectif principal est le dopage du graphène : Assurez-vous que le four prend en charge des taux de chauffage programmables pour maintenir des températures plus basses (900°C) et gérer des précurseurs comme l'azote ou le phosphore.
- Si votre objectif principal est la création de nanopores : Vérifiez que le four peut fonctionner en toute sécurité avec des atmosphères corrosives ou réactives (comme le CO2) à des températures autour de 800°C pour entraîner une oxydation contrôlée.
En fin de compte, la qualité de votre résonateur optique dépend de la capacité du four à maintenir un environnement sous vide vierge, stable et chimiquement équilibré.
Tableau récapitulatif :
| Caractéristique | Spécification/Rôle | Avantage pour la croissance du graphène |
|---|---|---|
| Contrôle de la température | Stable 1080°C | Assure la décomposition thermique efficace des sources de carbone |
| Régulation des gaz | Rapports Ar, H2, CH4 | Équilibre la gravure et la croissance pour une formation de réseau de haute qualité |
| Matériau de la chambre | Quartz de haute pureté | Prévient la contamination et prend en charge la circulation gazeuse 3D |
| Intégrité du vide | Vannes à piston et filtres | Maintient un environnement vierge pour une nucléation sans défaut |
| Polyvalence | Chauffage programmable | Permet le dopage (900°C) et l'oxydation (800°C) |
Élevez votre recherche sur les nanomatériaux avec KINTEK
La précision est non négociable lors de la synthèse de graphène pour les résonateurs optiques avancés. Soutenu par une R&D experte et une fabrication de classe mondiale, KINTEK propose des systèmes Muffle, Tube, Rotatif, sous Vide et CVD haute performance conçus pour répondre aux exigences les plus strictes des laboratoires. Nos fours haute température personnalisables offrent la stabilité thermique et le contrôle atmosphérique nécessaires à une croissance conforme sans faille et au dopage par hétéroatomes.
Prêt à optimiser votre processus de synthèse ? Contactez nos spécialistes techniques dès aujourd'hui pour trouver la solution personnalisée parfaite pour vos besoins de recherche uniques.

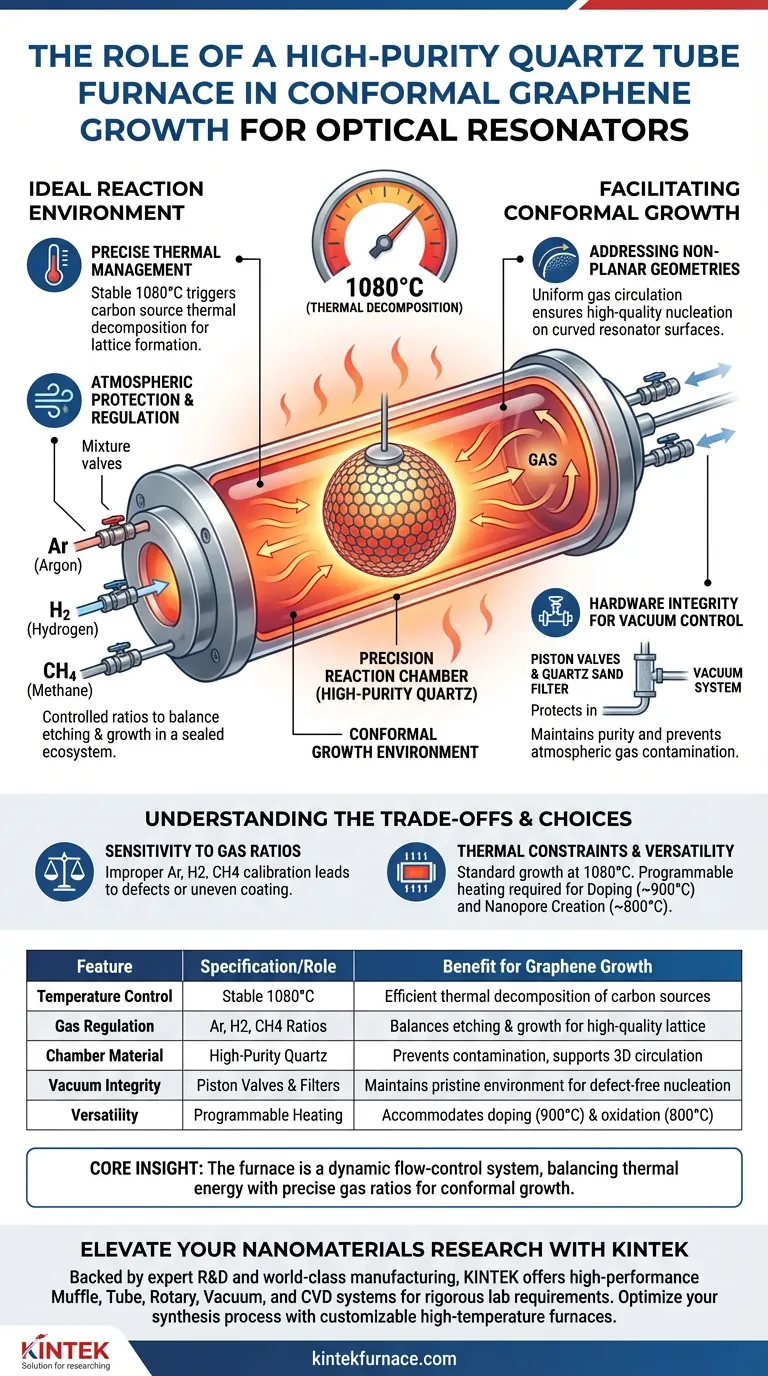

Guide Visuel
Références
- Oleksiy Kovalchuk, Yong-Won Song. Non-planar graphene directly synthesized on intracavity optical microresonators for GHz repetition rate mode-locked lasers. DOI: 10.1038/s41699-024-00440-5
Cet article est également basé sur des informations techniques de Kintek Furnace Base de Connaissances .
