À la base, un refroidisseur de four à vide est un système de réfrigération conçu spécifiquement pour éliminer la chaleur d'un four à vide. Il permet une régulation précise de la température en faisant circuler activement un fluide de refroidissement, tel que de l'eau ou un mélange eau-glycol, dans les circuits de refroidissement du four. Ce processus est essentiel pour contrôler à la fois les phases de fonctionnement à haute température et les cycles de refroidissement rapides requis dans le traitement moderne des matériaux.
La véritable fonction du refroidisseur n'est pas seulement le refroidissement ; c'est un dispositif critique de protection des actifs. Il sauvegarde l'investissement important que représente le four lui-même en évitant les dommages dus au stress thermique tout en garantissant que le produit final respecte des spécifications métallurgiques exactes grâce à des taux de refroidissement contrôlés.
Le rôle d'un refroidisseur dans l'écosystème du four à vide
Pour comprendre l'importance du refroidisseur, il faut d'abord comprendre l'environnement qu'il soutient. Le refroidisseur est l'un des nombreux systèmes interdépendants qui doivent fonctionner en parfaite harmonie.
L'environnement du four à vide
Un four à vide est un équipement hautement spécialisé utilisé pour le traitement thermique, le brasage et le frittage des matériaux à haute température.
Son principal avantage est l'environnement sous vide, qui élimine l'air et les autres gaz. Cela empêche l'oxydation et la contamination, ce qui est essentiel lors du traitement de métaux réactifs et d'alliages haute performance.
Systèmes clés d'un four à vide
Un four est plus qu'une simple boîte chaude. C'est un système complexe de composants, comprenant :
- Chambre à vide : Le récipient scellé où se déroule le processus.
- Système de chauffage : Des éléments, souvent en graphite ou en molybdène, qui génèrent la chaleur requise.
- Système de vide : Une série de pompes chargées de créer et de maintenir le vide.
- Système de contrôle : Le cerveau qui régule la température, le temps et la pression selon une recette programmée.
- Système de refroidissement : Le réseau de passages et de ventilateurs qui gère l'élimination de la chaleur, soutenu directement par le refroidisseur.
Tâche principale du refroidisseur : Élimination contrôlée de la chaleur
La fonction mécanique du refroidisseur est simple. Il refroidit un réservoir de fluide puis pompe ce fluide vers le four.
Ce liquide de refroidissement circule à travers des canaux dans les parois du four, les câbles d'alimentation et d'autres composants, absorbant la chaleur résiduelle. Le fluide maintenant chaud retourne au refroidisseur, où la chaleur est rejetée, et le cycle se répète.
Pourquoi un refroidissement précis n'est pas négociable
La valeur d'un four à vide réside dans sa précision. Un refroidissement incontrôlé compromettrait l'ensemble du processus et risquerait une panne catastrophique de l'équipement. Le refroidisseur est le composant qui garantit ce contrôle.
Protection de l'investissement du four
Les changements de température rapides créent une contrainte thermique immense sur les composants structurels du four. Sans un refroidisseur gérant le processus de refroidissement, cette contrainte peut provoquer la déformation, la fissuration et la défaillance prématurée de la chambre à vide et des éléments chauffants.
En assurant une chute de température stable et contrôlée, le refroidisseur prolonge considérablement la durée de vie opérationnelle du four, protégeant un actif de plusieurs millions de dollars contre l'usure inutile.
Assurer la qualité du produit final
Pour de nombreux processus métallurgiques, le taux de refroidissement est tout aussi important que la température de chauffage. La vitesse à laquelle une pièce métallique refroidit détermine sa microstructure finale, qui dicte des propriétés telles que la dureté, la résistance et la durabilité.
Le refroidisseur offre la capacité d'exécuter des cycles de refroidissement rapides, mais précisément contrôlés. Cela garantit que chaque pièce répond aux spécifications d'ingénierie requises, lot après lot.
Pièges courants à éviter
Bien qu'essentielle, l'intégration d'un refroidisseur n'est pas sans défis. Une mauvaise compréhension de son rôle peut entraîner des erreurs coûteuses.
Le danger d'un sous-dimensionnement
Spécifier un refroidisseur trop petit pour la charge thermique du four est une erreur courante. Un refroidisseur sous-dimensionné sera incapable d'évacuer la chaleur assez rapidement, mettant en péril à la fois les propriétés métallurgiques du produit et l'intégrité structurelle du four.
L'inefficacité d'un surdimensionnement
Inversement, un refroidisseur excessivement grand démarrera et s'arrêtera trop fréquemment, entraînant un fonctionnement inefficace et une consommation d'énergie accrue. Un dimensionnement correct nécessite une analyse minutieuse de la charge thermique maximale du four.
Ignorer la qualité du liquide de refroidissement
Le fluide circulant entre le refroidisseur et le four est la pierre angulaire du système. Une mauvaise qualité de l'eau ou une concentration incorrecte de glycol peut entraîner de la corrosion, de l'entartrage et des blocages dans les canaux de refroidissement, paralysant l'efficacité du système.
Faire le bon choix pour votre objectif
Votre perception de la fonction du refroidisseur dépendra de votre responsabilité principale.
- Si votre objectif principal est la longévité de l'équipement : Considérez le refroidisseur comme votre principale défense contre le stress thermique et la défaillance prématurée des composants critiques du four.
- Si votre objectif principal est la répétabilité du processus : Le refroidisseur est l'outil qui garantit des profils de refroidissement constants, assurant des résultats uniformes d'un lot à l'autre.
- Si votre objectif principal est la qualité du produit final : Le refroidisseur fournit le contrôle précis de la phase de refroidissement nécessaire pour obtenir les propriétés métallurgiques exactes requises par vos pièces.
En fin de compte, le refroidisseur de four à vide est la sauvegarde essentielle qui permet une production répétable et de haute qualité tout en protégeant l'intégrité du four lui-même.
Tableau récapitulatif :
| Aspect | Fonction |
|---|---|
| Rôle principal | Élimine la chaleur du four à vide par circulation de liquide de refroidissement |
| Protection de l'équipement | Prévient le stress thermique, prolonge la durée de vie du four |
| Contrôle du processus | Permet des taux de refroidissement précis pour une qualité de produit constante |
| Avantages clés | Sauvegarde l'investissement, garantit les spécifications métallurgiques |
Améliorez la précision et l'efficacité de votre laboratoire avec les solutions de fours haute température avancées de KINTEK ! Forts d'une R&D exceptionnelle et d'une fabrication en interne, nous fournissons à divers laboratoires des systèmes sur mesure tels que des fours à moufle, des fours tubulaires, des fours rotatifs, des fours à vide et à atmosphère contrôlée, ainsi que des systèmes CVD/PECVD. Notre solide capacité de personnalisation approfondie garantit que nous répondons à vos besoins expérimentaux uniques, offrant des performances fiables et une productivité accrue. Contactez-nous dès aujourd'hui pour discuter de la manière dont nos solutions peuvent protéger votre équipement et optimiser vos processus !

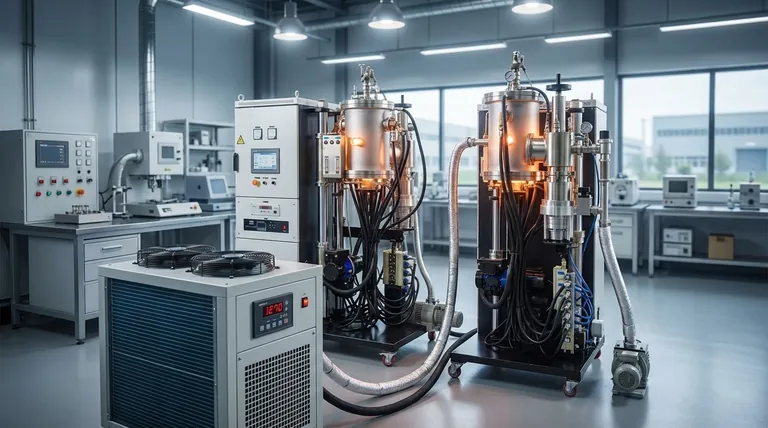

Guide Visuel
