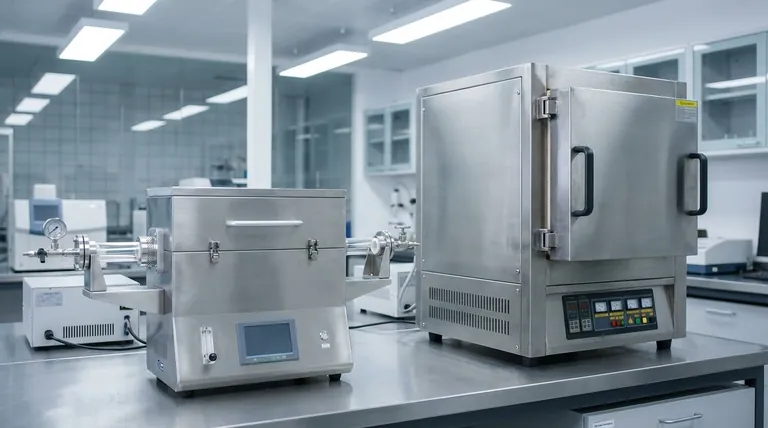

À la base, les principales différences entre un four tubulaire de laboratoire et un four à boîte résident dans la géométrie de leur chambre et les applications de traitement que cette géométrie permet. Un four tubulaire utilise un tube long et étroit, idéal pour un contrôle précis de l'atmosphère et une uniformité de température sur une longueur spécifique, tandis qu'un four à boîte possède une grande chambre de forme cubique conçue pour chauffer des éléments plus volumineux ou plusieurs échantillons en un seul lot.
La décision entre ces deux types de fours est un choix fondamental entre le contrôle du processus et la capacité de lot. Un four tubulaire offre un contrôle inégalé de l'atmosphère et de la température pour les petits échantillons, tandis qu'un four à boîte fournit le volume nécessaire pour un traitement thermique à plus grande échelle.
La différence de conception fondamentale : la géométrie de la chambre
La distinction la plus significative découle de la forme de la chambre de chauffage elle-même. Ce facteur unique dicte la manière dont les échantillons sont chauffés, les atmosphères auxquelles ils peuvent être soumis et leur taille maximale.
Le four tubulaire : un passage contrôlé
Un four tubulaire est construit autour d'une chambre cylindrique longue, généralement en céramique ou en quartz. Le matériau est soit placé à l'intérieur de ce tube, soit acheminé à travers celui-ci.
Cette conception est optimisée pour un processus linéaire. Son volume petit et clos le rend exceptionnellement bien adapté pour créer et maintenir une atmosphère spécifique de haute pureté.
Le four à boîte : une chambre volumétrique
Un four à boîte, souvent appelé four à moufle, présente une grande chambre à chargement frontal, semblable à un four conventionnel. Son objectif principal est de chauffer un ou plusieurs objets placés à l'intérieur.
Cette géométrie est conçue pour le traitement par lots. Elle accueille des objets plus grands, plus volumineux ou de forme irrégulière qui ne rentreraient tout simplement pas dans un tube étroit.
Distingos clés dans les applications
Comprendre les différences de conception nous permet de voir comment chaque four excelle dans différentes applications de laboratoire. Le choix porte rarement sur celui qui est « meilleur » dans l'absolu, mais sur celui qui est correct pour une tâche spécifique.
Contrôle de l'atmosphère et pureté
C'est l'avantage déterminant du four tubulaire. Les extrémités du tube peuvent être scellées avec des brides, permettant l'évacuation complète de l'air (vide) ou l'introduction d'un gaz inerte ou réactif contrôlé.
Cette capacité est essentielle pour des processus tels que le dépôt chimique en phase vapeur (CVD), le recuit de matériaux sensibles ou la croissance de cristaux, où l'oxygène atmosphérique ruinerait l'échantillon. Les fours à vide à paroi froide spécialisés, dotés de chemises refroidies à l'eau, offrent un chauffage/refroidissement encore plus rapide et une pureté supérieure.
Un four à boîte peine à atteindre ce niveau de pureté atmosphérique en raison du grand joint de porte, qui est un point de fuite courant.
Uniformité de la température
Un four tubulaire offre une uniformité de température supérieure le long de sa longueur chauffée. Cela est particulièrement vrai pour les modèles à trois zones, qui utilisent des contrôleurs indépendants pour les zones centrale et d'extrémité afin de créer un profil de température très stable et constant.
Cette précision est vitale pour les processus où chaque partie de l'échantillon doit subir exactement la même température. Bien que les fours à boîte puissent atteindre une bonne uniformité, ils sont plus sujets aux points chauds et froids, surtout lorsqu'ils sont complètement chargés.
Taille et débit des échantillons
C'est la force principale du four à boîte. Sa grande chambre est idéale pour traiter thermiquement de nombreuses petites pièces à la fois, recuire de grands composants ou incinérer plusieurs creusets simultanément.
Un four tubulaire est intrinsèquement limité par le diamètre intérieur de son tube, qui varie généralement de seulement 15 mm à 200 mm. Il est conçu pour de petits échantillons, des poudres ou un flux continu de matériaux, et non pour un travail par lots à grande échelle.
Comprendre les compromis
Le choix d'un four implique de mettre en balance ses capacités et ses limites. Les deux conceptions comportent des compromis inhérents que vous devez considérer pour votre application.
Four tubulaire : précision contre volume
Le principal compromis concerne la taille de l'échantillon. Vous gagnez un contrôle exceptionnel de l'atmosphère et de la température au prix d'être sévèrement limité par le diamètre et la longueur du tube.
L'accessibilité peut également être un facteur. Les modèles à tube plein exigent que vous fassiez glisser les échantillons par l'extrémité, tandis que les fours à tube fendu s'ouvrent par charnière, offrant un accès direct à l'échantillon, ce qui peut être un avantage significatif.
Four à boîte : capacité contre contrôle
Le principal compromis est le contrôle de l'atmosphère. Bien que certains modèles offrent des orifices pour introduire du gaz, ils ne peuvent pas atteindre les niveaux de vide ou la pureté d'un four tubulaire scellé.
De même, il est plus difficile d'obtenir une uniformité de température parfaite dans une grande chambre ouverte, ce qui nécessite souvent des modèles plus complexes et coûteux avec circulation d'air forcée.
Faire le bon choix pour votre processus
Votre objectif expérimental ou de production spécifique est le seul facteur qui compte. En alignant votre besoin principal sur la force fondamentale du four, vous vous assurez d'acquérir l'outil approprié pour le travail.
- Si votre objectif principal est le traitement sous atmosphère contrôlée (vide, gaz inerte) ou une uniformité de température exceptionnelle : Un four tubulaire est le choix supérieur et souvent le seul viable.
- Si votre objectif principal est de traiter de grands échantillons, plusieurs échantillons à la fois ou un traitement thermique polyvalent : Un four à boîte fournit la capacité et la simplicité nécessaires.
- Si votre objectif principal est la synthèse de matériaux continue, le dépôt ou l'affinage par zone : La voie linéaire d'un four tubulaire est spécifiquement conçue pour ces processus à flux continu.
Comprendre ces principes de conception fondamentaux vous permet de choisir un four non seulement comme un outil, mais comme un instrument précis pour atteindre vos objectifs scientifiques ou industriels spécifiques.
Tableau récapitulatif :
| Caractéristique | Four tubulaire | Four à boîte |
|---|---|---|
| Géométrie de la chambre | Tube long et étroit | Grande chambre de forme cubique |
| Contrôle de l'atmosphère | Excellent (vide, gaz inertes) | Limité (sujet aux fuites) |
| Uniformité de la température | Élevée, surtout avec plusieurs zones | Bonne, mais sujette aux points chauds/froids |
| Taille de l'échantillon | Petit (limité par le diamètre du tube) | Grand ou plusieurs échantillons |
| Applications principales | CVD, recuit, flux continu | Traitement par lots, pièces volumineuses |
