La précision de la mesure dans le traitement des métaux fondus à haute température est maintenue en protégeant mécaniquement le trajet optique du pyromètre de l'environnement hostile. Bien que le capteur utilise la loi de Planck pour calculer la température à partir du rayonnement infrarouge, l'accumulation physique de vapeurs métalliques et de poussière sur la fenêtre d'observation peut obstruer ce rayonnement. Pour éviter cet effet de "buée", les systèmes avancés utilisent une roue de protection rotative équipée de plusieurs lentilles et miroirs afin de garantir une ligne de visée propre tout au long des cycles expérimentaux.
L'idée principale La précision à haute température concerne moins l'électronique du capteur que l'hygiène optique. Même le pyromètre le plus précis échouera si des vapeurs métalliques se déposent sur la fenêtre d'observation ; par conséquent, un système mécanique qui fait pivoter de nouveaux éléments optiques en place est essentiel pour une intégrité des données cohérente et à long terme.
Le défi des environnements à haute température
La menace du dépôt de vapeur
Dans les environnements de traitement allant de 300°C à 2400°C, la principale menace pour la précision n'est pas la chaleur, mais les particules.
Les métaux fondus libèrent des vapeurs et de la poussière qui s'élèvent naturellement et se déposent sur les surfaces plus froides.
Si ces contaminants recouvrent la fenêtre d'observation, ils bloquent l'énergie infrarouge. Cela oblige le pyromètre à lire une température inférieure à la réalité, ce qui entraîne des erreurs de processus.
Pourquoi les capteurs de contact échouent
Maintenir la précision est difficile car les alternatives traditionnelles, comme les thermocouples de contact, sont souvent inadaptées à ces extrêmes.
Dans les environnements de frittage sous vide ou à courant élevé, les thermocouples souffrent de l'interférence électromagnétique (IEM), qui fausse les lectures.
De plus, les sondes physiques ont une durée de vie limitée lorsqu'elles sont exposées à des températures ultra-élevées et à des métaux fondus réactifs.
La solution mécanique pour la précision

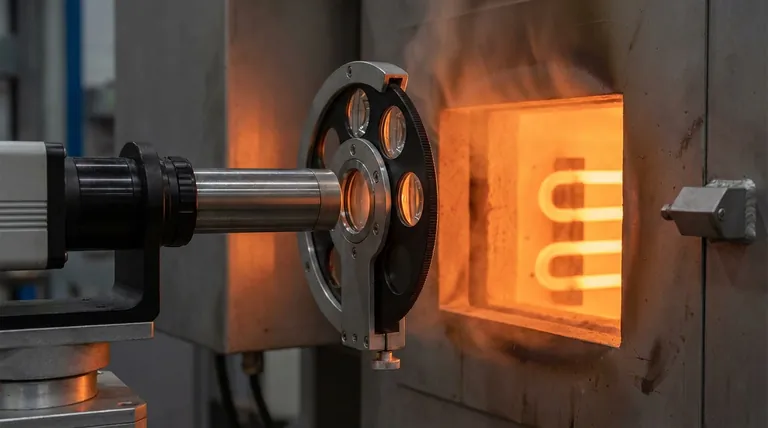

La roue de protection rotative
Pour contrer le dépôt de vapeur, les systèmes fiables emploient une roue de protection rotative.
Ce mécanisme abrite plusieurs lentilles et miroirs. Au fur et à mesure que le processus se poursuit et qu'un segment est compromis par la poussière ou la vapeur, la roue tourne pour exposer un élément optique frais et propre.
Préservation du trajet optique
Cette rotation mécanique garantit que le trajet lumineux reste dégagé.
En maintenant un chemin clair, le pyromètre peut recevoir avec précision le rayonnement infrarouge conformément à la loi de Planck.
Cela permet une surveillance précise du centre du moule (souvent en graphite) à travers un trou d'observation, garantissant que les profils de chauffage complexes et les temps de maintien sont respectés sans dérive.
Comprendre les compromis
Complexité mécanique
Bien qu'une roue de protection résolve le problème de précision, elle introduit des pièces mobiles dans le système de détection.
Contrairement à un capteur statique, ce mécanisme nécessite une synchronisation avec le cycle du processus pour garantir qu'une nouvelle lentille est disponible lorsque des mesures critiques sont effectuées.
Dépendance à la ligne de visée
La pyrométrie infrarouge est strictement une technologie sans contact et à ligne de visée.
La précision dépend entièrement de l'alignement de la fenêtre d'observation et du trou d'observation.
Si le trou d'observation interne du moule se déplace ou est physiquement bloqué par des débris que la roue de protection ne peut pas atteindre, la mesure échouera quelle que soit la calibration du capteur.
Faire le bon choix pour votre objectif
Pour obtenir des résultats cohérents dans le traitement des métaux fondus, réfléchissez à la manière dont vous priorisez la longévité du capteur par rapport à la précision immédiate des données.
- Si votre objectif principal est les cycles de longue durée : Privilégiez les systèmes avec une roue de protection de grande capacité pour vous assurer de ne pas manquer d'éléments optiques propres avant la fin du processus.
- Si votre objectif principal est l'immunité électromagnétique : Fiez-vous aux pyromètres sans contact plutôt qu'aux thermocouples pour éliminer le bruit des éléments chauffants à courant élevé.
La précision en pyrométrie ne consiste pas seulement à mesurer la lumière ; il s'agit de garantir que le chemin de cette lumière reste dégagé.
Tableau récapitulatif :
| Facteur | Impact sur la précision | Solution |
|---|---|---|
| Dépôt de vapeur | Bloque le rayonnement IR ; entraîne des sous-estimations de température | Roue de protection rotative avec de nouvelles lentilles |
| Interférence IEM | Faussent les signaux électroniques dans les thermocouples | Pyrométrie sans contact (immunité électromagnétique) |
| Trajet optique | Les obstructions physiques entraînent une défaillance totale de la mesure | Ligne de visée dégagée et trous d'observation alignés |
| Chaleur extrême | Dégrade les sondes physiques et les capteurs de contact | Surveillance sans contact à haute température (loi de Planck) |
