En bref, la chambre à vide est construite en acier inoxydable et présente une conception à porte frontale avec une fenêtre d'observation et des canaux de refroidissement internes. Ses composants internes spécifiques, tels qu'un support d'échantillon haute température, une tête de pulvérisation et une alimentation électrique pour décharge luminescente, indiquent qu'elle a été conçue pour des processus spécialisés comme le dépôt de couches minces ou le traitement au plasma, et non pour chauffer l'ensemble de la cuve de la chambre.
L'enseignement le plus critique est que cette chambre est conçue pour contenir un processus à haute température localisé tandis que ses parois restent froides. Le fait que la cuve de la chambre elle-même ne soit pas classée pour la température est une limitation de sécurité cruciale qui doit être respectée.
Déconstruction de la conception de la chambre
Pour évaluer correctement cette chambre, nous devons considérer ses composants non pas comme une simple liste, mais comme un système conçu dans un but précis. Les matériaux et les caractéristiques travaillent ensemble pour créer un environnement contrôlé.
La structure centrale : Corps en acier inoxydable
Le corps de la chambre est en acier inoxydable. Il s'agit d'un matériau standard et idéal pour les applications sous vide poussé en raison de sa résistance, de sa faible corrosion et de ses faibles propriétés de dégazage, ce qui signifie qu'il ne libère pas de gaz emprisonnés qui contamineraient le vide.
La conception physique est de type porte frontale avec un diamètre de 245mm et une hauteur de 300mm, permettant un accès facile aux composants internes.
La caractéristique de sécurité critique : Refroidissement intégré
La présence de canaux de refroidissement intégrés est la caractéristique structurelle la plus importante. Ces canaux permettent à un fluide, généralement de l'eau, de circuler à travers les parois de la chambre.
Leur but est d'éliminer la chaleur générée par le processus à l'intérieur de la chambre, maintenant le corps de la chambre, les soudures et les joints sous vide à une température sûre, proche de la température ambiante.
Accès et observation
La chambre comprend une fenêtre d'observation de 100mm, essentielle pour surveiller visuellement le processus.
L'inclusion d'un chicane est un détail clé. Ce bouclier protège la fenêtre en verre d'être recouverte par des matériaux de processus (dépôt) ou endommagée par une chaleur intense, assurant une observation claire au fil du temps.
Comprendre les composants internes et l'utilisation prévue
Les composants à l'intérieur de la chambre révèlent son application d'origine. Ce n'est pas juste une boîte vide ; c'est un réacteur spécialisé.
Le système de chauffage : Chauffage localisé de l'échantillon
Le système supporte le chauffage d'échantillons à plus de 1000°C avec une précision de ±1°C. Cette spécification fait référence exclusivement au support d'échantillon de 100mm de diamètre, et non à l'ensemble de la chambre.
La chaleur est délivrée directement à l'échantillon, permettant un traitement précis et à haute température dans une petite zone contrôlée. Le contrôleur de température et l'alimentation électrique sont conçus pour cette tâche spécifique.
Caractéristiques spécifiques au processus
La chambre comprend une tête de pulvérisation de 100mm et des composants électroniques pour le couplage capacitif et la décharge luminescente. Ce sont des signes révélateurs d'un système conçu pour les processus basés sur le plasma.
De tels processus pourraient inclure le dépôt chimique en phase vapeur assisté par plasma (PECVD), la pulvérisation cathodique, ou le nettoyage et la modification de surface. La buse d'alimentation en gaz et la tête de pulvérisation délivrent des gaz précurseurs ou des matériaux à la surface de l'échantillon.
Manipulation de l'échantillon
Le support d'échantillon présente une vitesse de rotation réglable de 1 à 20 tr/min. Ceci est utilisé pour s'assurer que le dépôt ou le traitement est appliqué uniformément sur toute la surface de l'échantillon.
Comprendre les compromis et les risques critiques
Une chambre à vide est un système de contraintes équilibrées. Comprendre ses limitations est essentiel pour un fonctionnement sûr.
L'avertissement "Non classé pour la température"
C'est la considération de sécurité la plus importante. Cette déclaration signifie que la cuve de la chambre elle-même ne peut pas être chauffée. Son intégrité structurelle n'est garantie qu'à des températures proches de la température ambiante.
Les joints toriques ou les joints d'étanchéité qui créent le vide sont généralement fabriqués à partir d'élastomères qui seraient détruits par des températures élevées, entraînant une perte catastrophique de vide.
Le risque d'opération à haute température
Tenter de chauffer toute la chambre à 1100°C serait extrêmement dangereux. La pression atmosphérique à l'extérieur (environ 14,7 psi) exerce une force énorme sur les parois de la chambre.
Le chauffage de la cuve ramollirait le métal, affaiblirait les soudures et détruirait les joints, créant un risque grave de défaillance structurelle et d'implosion. Cela doit être évité.
Atmosphère vs. Vide
La chambre est conçue soit pour évacuer l'atmosphère afin de créer un vide poussé, soit pour être remplie d'un gaz de procédé spécifique (comme l'argon) à une basse pression contrôlée. Cela empêche les réactions chimiques indésirables, telles que l'oxydation de l'échantillon ou des métaux en fusion à haute température.
Faire le bon choix pour votre objectif
Pour utiliser cette chambre en toute sécurité et efficacité, vous devez l'utiliser dans les limites de sa conception prévue.
- Si votre objectif principal est de chauffer un échantillon en interne à ~1000°C : Ce système est bien adapté à votre objectif, à condition que le système de refroidissement des parois de la chambre soit entièrement opérationnel.
- Si votre objectif principal est d'effectuer un dépôt de surface ou un traitement au plasma : Les caractéristiques de la chambre, y compris la tête de pulvérisation et l'alimentation en décharge luminescente, sont conçues spécifiquement à cet effet.
- Si votre objectif principal est de chauffer toute la cuve de la chambre à 1100°C : Ne procédez pas. Ceci dépasse largement les limites de conception de la chambre et présente un risque de sécurité important.
Comprendre qu'il s'agit d'un système de chauffage interne localisé est la clé pour l'utiliser avec succès et en toute sécurité.
Tableau récapitulatif :
| Caractéristique | Description | Objectif |
|---|---|---|
| Matériau | Acier inoxydable | Haute résistance, faible corrosion, dégazage minimal pour l'intégrité du vide |
| Canaux de refroidissement | Système de refroidissement par eau intégré | Élimine la chaleur pour maintenir les parois de la chambre froides et sûres |
| Fenêtre d'observation | 100mm avec chicane | Permet une surveillance visuelle tout en protégeant des dommages |
| Système de chauffage | Support d'échantillon localisé jusqu'à 1000°C avec une précision de ±1°C | Permet un traitement précis à haute température des échantillons |
| Composants de processus | Tête de pulvérisation, électronique de décharge luminescente, rotation (1-20 tr/min) | Supporte les traitements basés sur le plasma comme le PECVD et le dépôt uniforme |
| Limitation de sécurité | Chambre non classée pour un chauffage à haute température | Prévient la défaillance structurelle et assure un fonctionnement sûr |
Améliorez votre laboratoire avec les solutions de four à haute température avancées de KINTEK ! En tirant parti d'une R&D exceptionnelle et d'une fabrication interne, nous fournissons à divers laboratoires des équipements fiables tels que des fours à moufle, tubulaires, rotatifs, des fours sous vide et sous atmosphère, et des systèmes CVD/PECVD. Notre forte capacité de personnalisation approfondie garantit que nous répondons précisément à vos besoins expérimentaux uniques pour des processus sûrs et efficaces. Contactez-nous dès aujourd'hui pour discuter de la manière dont nous pouvons améliorer votre recherche et développement !

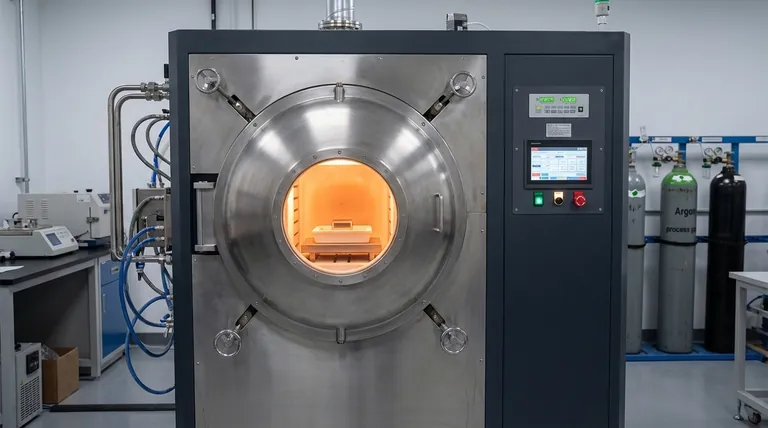

Guide Visuel
