Au cœur, un four à moufle est un four à haute température construit comme un système de couches imbriquées. Sa structure se compose d'un boîtier extérieur de protection, d'une épaisse couche isolante, d'éléments chauffants puissants et d'une chambre intérieure centrale — la « moufle » — qui contient le matériau. Cette conception isole le matériau chauffé du contact direct avec la flamme ou les éléments chauffants, assurant une chaleur uniforme et empêchant la contamination.
L'idée essentielle est qu'un four à moufle n'est pas seulement une boîte chaude. C'est un système précisément conçu où chaque composant — de la coque extérieure au contrôleur intérieur — sert un objectif spécifique : générer, contenir et contrôler une chaleur extrême avec précision, efficacité et sécurité.
Les Composants de Base : Un Système de Couches
Comprendre un four à moufle est plus facile en pensant de l'extérieur vers l'intérieur. Chaque couche s'appuie sur la précédente pour créer un environnement stable à haute température.
Le Boîtier Extérieur : La Coque Structurelle
La couche la plus externe est un boîtier rigide, généralement fabriqué en acier peint ou inoxydable. Sa tâche principale est d'assurer le support structurel et de protéger les composants internes de l'environnement extérieur. Cette coque confère au four sa forme familière de boîte.
La Couche Isolante : La Barrière Thermique
Entre le boîtier extérieur et les mécanismes internes se trouve une épaisse couche d'isolation. Celle-ci est souvent composée de matériaux haute performance tels que la fibre céramique ou la laine minérale. Cette couche est essentielle pour deux raisons : elle empêche une perte de chaleur immense, rendant le four économe en énergie, et elle maintient le boîtier extérieur à une température sûre pour les opérateurs.
Les Éléments Chauffants : Le Moteur
La chaleur elle-même est générée par de puissants éléments chauffants. Ceux-ci sont fabriqués à partir de matériaux à haute résistance tels que le Kanthal (nichrome), le carbure de silicium (SiC) ou le disiliciure de molybdène (MoSi2). Ils sont stratégiquement placés autour de la chambre intérieure pour rayonner la chaleur uniformément, éliminant les points chauds et assurant une distribution de température homogène sur l'échantillon.
La Chambre Intérieure (La Moufle) : L'Espace de Travail
C'est le cœur du four et l'origine de son nom. La moufle est la chambre isolée où les matériaux sont placés. Elle est construite à partir de matériaux réfractaires tels que la céramique dense, l'alumine ou le quartz, qui peuvent résister à un choc thermique extrême.
Crucialement, la moufle sépare la charge de travail des éléments chauffants. Cela empêche tout sous-produit provenant des éléments chauffants de contaminer l'échantillon et protège les éléments contre les émanations ou les éclaboussures de l'échantillon.
Précision et Contrôle : Le Cerveau du Four
Générer de la chaleur n'est que la moitié du combat. Le contrôler est ce qui fait d'un four à moufle un instrument scientifique.
Capteurs de Température (Thermocouples) : Les Yeux et les Oreilles
Un thermocouple est un capteur qui s'étend dans la chambre de chauffe pour mesurer la température interne avec précision. Il agit comme l'entrée sensorielle du four, relayant constamment des données de température en temps réel au contrôleur.
Le Contrôleur : Le Preneur de Décision
Le contrôleur de température est le cerveau du four. Il reçoit les données du thermocouple, les compare à la température désirée par l'utilisateur (le point de consigne) et ajuste précisément la puissance envoyée aux éléments chauffants. Cette boucle de rétroaction constante permet de maintenir les températures avec une précision incroyable, souvent à quelques degrés près.
L'Interface Critique : Accès et Atmosphère
Les derniers éléments de la structure régissent la manière dont l'utilisateur interagit avec le four et dont l'atmosphère interne est gérée.
La Porte du Four : Sceller la Chambre
La porte est plus qu'un simple couvercle ; c'est un composant d'étanchéité essentiel. Les fours de haute qualité sont dotés de joints multicouches, souvent avec une corde en fibre céramique interne pour la résilience à haute température et un joint externe en silicone. Les modèles sophistiqués peuvent même inclure un cadre de porte refroidi à l'eau pour prolonger la durée de vie des joints lors d'un fonctionnement à température extrême.
Évents et Orifices : Gérer l'Atmosphère
La plupart des fours comprennent un orifice d'échappement ou un système de ventilation. Cela permet l'élimination sûre des fumées, de l'humidité ou d'autres gaz libérés pendant le processus de chauffage. Dans les modèles plus avancés, des orifices d'admission et d'échappement dédiés permettent aux utilisateurs d'introduire des gaz spécifiques pour créer une atmosphère contrôlée, inerte ou réactive à l'intérieur de la chambre.
Comprendre les Compromis
Sélectionner ou utiliser un four à moufle implique de trouver un équilibre entre des facteurs concurrents.
Type d'Élément Chauffant vs. Température
Le choix du matériau de l'élément chauffant détermine directement la température maximale de fonctionnement et la durée de vie du four. Les éléments Kanthal sont courants et rentables pour les températures allant jusqu'à 1200°C, tandis que les éléments SiC ou MoSi2 sont nécessaires pour des températures plus élevées (jusqu'à 1800°C) mais entraînent un coût plus important.
Épaisseur de l'Isolation vs. Volume de la Chambre
Une isolation plus épaisse et de meilleure qualité améliore l'efficacité énergétique et la stabilité de la température. Cependant, cela se fait souvent au détriment du volume utilisable de la chambre interne pour une empreinte externe donnée.
Simplicité vs. Contrôle de l'Atmosphère
Un four de base chauffe simplement dans l'air ambiant et évacue les fumées. Un four conçu pour un travail en atmosphère contrôlée nécessite une chambre entièrement scellée, des orifices étanches aux gaz et des systèmes de contrôle de débit, ce qui ajoute une complexité et un coût significatifs à la conception.
Faire le Bon Choix pour Votre Objectif
Votre application détermine quelles caractéristiques structurelles sont les plus importantes.
- Si votre objectif principal est le calcinage à usage général ou le traitement thermique simple : Un four standard avec des éléments Kanthal et un contrôleur numérique de base est un choix fiable et rentable.
- Si votre objectif principal est la science des matériaux à haute température (au-dessus de 1200°C) : Privilégiez un four construit avec des éléments chauffants SiC ou MoSi2 et une isolation multicouche supérieure.
- Si votre objectif principal est de travailler avec des atmosphères contrôlées ou inertes : Vous devez choisir un modèle spécifiquement conçu avec une chambre scellée et des orifices d'entrée et de sortie de gaz dédiés.
En comprenant comment ces composants structurels fonctionnent en système, vous êtes en mesure de choisir le bon instrument et de l'utiliser avec précision et confiance.
Tableau Récapitulatif :
| Composant | Fonction | Matériaux Courants |
|---|---|---|
| Boîtier Extérieur | Assure le support structurel et la protection | Acier peint ou inoxydable |
| Couche Isolante | Prévient la perte de chaleur et assure la sécurité | Fibre céramique, laine minérale |
| Éléments Chauffants | Génèrent et rayonnent la chaleur uniformément | Kanthal, carbure de silicium, disiliciure de molybdène |
| Chambre Intérieure (Muffle) | Contient les matériaux, prévient la contamination | Céramique dense, alumine, quartz |
| Capteurs de Température | Mesurent la température interne avec précision | Thermocouples |
| Contrôleur | Ajuste la puissance pour maintenir une température précise | Contrôleurs de température numériques |
| Porte du Four | Scelle la chambre pour la rétention de chaleur | Corde en fibre céramique, joints en silicone |
| Évents et Orifices | Gèrent l'atmosphère et évacuent les fumées | Orifices d'échappement, systèmes d'entrée/sortie de gaz |
Améliorez les capacités de votre laboratoire avec les solutions de fours à haute température avancées de KINTEK ! Grâce à une R&D exceptionnelle et à une fabrication interne, nous fournissons à divers laboratoires des équipements fiables tels que des fours à moufle, des fours tubulaires, des fours rotatifs, des fours sous vide et à atmosphère, ainsi que des systèmes CVD/PECVD. Notre solide capacité de personnalisation profonde garantit que nous répondons précisément à vos exigences expérimentales uniques, offrant une efficacité, une sécurité et des performances accrues. Contactez-nous dès aujourd'hui pour discuter de la manière dont nous pouvons soutenir vos objectifs spécifiques et stimuler l'innovation dans votre travail !

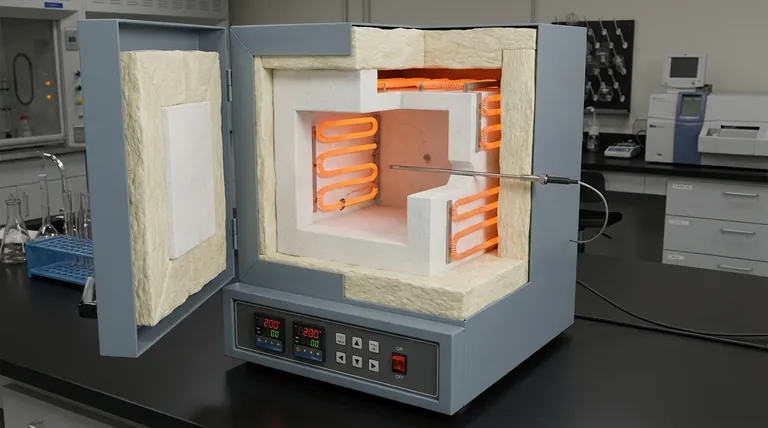

Guide Visuel
