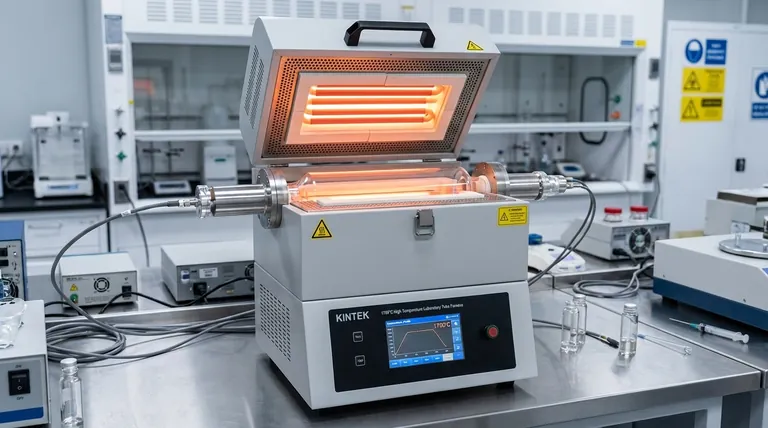

À la base, un four tubulaire convertit l'énergie en chaleur principalement par le principe de la résistance électrique. Lorsqu'un courant électrique est forcé à travers des éléments chauffants spécialisés entourant un tube central, les éléments résistent au flux d'électricité, libérant cette énergie sous forme de chaleur intense – un phénomène connu sous le nom d'effet Joule. Cette énergie thermique est ensuite transférée à travers le tube pour chauffer l'échantillon ou le matériau contenu à l'intérieur.
Un four tubulaire est un système de chauffage de haute précision qui génère de la chaleur autour d'un tube de traitement et la transfère ensuite soigneusement vers l'intérieur. Son efficacité ne réside pas seulement dans la génération de chaleur, mais dans son contrôle et son confinement précis pour créer un environnement thermique stable et uniforme pour un échantillon.
Le Principe Fondamental : De l'Électricité à la Chaleur
La méthode la plus courante de production de chaleur dans un four tubulaire moderne est élégante par sa simplicité. Elle repose sur la conversion directe de l'énergie électrique en énergie thermique.
L'Effet Joule en Action
Le processus commence lorsque le four est mis sous tension et qu'un courant électrique contrôlé est envoyé à ses éléments chauffants. Ces éléments sont fabriqués à partir de matériaux à haute résistance électrique.
Alors que l'électricité a du mal à traverser ces matériaux, la friction au niveau atomique génère une chaleur intense. C'est le même principe de base qui fait briller en rouge les serpentins d'une cuisinière électrique.
Le Rôle des Éléments Chauffants
Les éléments chauffants sont le cœur du four. Ils sont généralement fabriqués à partir d'alliages robustes comme le Kanthal (FeCrAl) ou des matériaux à base de céramique comme le carbure de silicium (SiC) et le disiliciure de molybdène (MoSi2).
Ces éléments sont stratégiquement disposés autour de la chambre cylindrique du four, garantissant que le tube de traitement central est baigné de chaleur radiante provenant de plusieurs directions.
Autres Méthodes de Chauffage
Bien que la résistance électrique soit la plus courante, deux autres méthodes existent pour des applications spécifiques :
- Chauffage par induction : Utilise une bobine électromagnétique pour induire un courant directement à l'intérieur d'un creuset conducteur (souvent en tungstène) à l'intérieur du tube. Cela chauffe le creuset, qui rayonne ensuite l'énergie thermique vers l'échantillon. Cette méthode est exceptionnellement rapide et efficace pour des matériaux spécifiques.
- Combustion de combustible : Dans certaines installations industrielles à grande échelle, un four tubulaire peut brûler du combustible comme le gaz naturel ou le propane. C'est moins courant dans les environnements de laboratoire en raison de la difficulté à obtenir un contrôle précis de la température.
Comment la Chaleur Atteint l'Échantillon
La génération de chaleur n'est que la première étape. La deuxième étape cruciale est le transfert efficace et uniforme de cette chaleur à l'échantillon à l'intérieur du tube de traitement.
Conduction à Travers la Paroi du Tube
La chaleur générée par les éléments externes doit d'abord traverser la paroi solide du tube de traitement. Cela se produit par conduction, car l'énergie thermique fait vibrer les atomes du matériau du tube, transmettant l'énergie vers l'intérieur.
Le choix du matériau du tube (par exemple, quartz, alumine ou alliage métallique) est essentiel, car il dicte la température maximale et le taux de transfert de chaleur.
Convection et Rayonnement à l'Intérieur du Tube
Une fois que la paroi intérieure du tube est chaude, la chaleur se déplace vers l'échantillon par deux mécanismes principaux :
- Rayonnement thermique : La paroi intérieure chaude du tube rayonne l'énergie thermique directement vers l'échantillon. C'est un mode de transfert de chaleur important, surtout à haute température.
- Convection : Si le tube est rempli d'une atmosphère gazeuse (comme l'azote ou l'argon), ce gaz chauffera, circulera et transférera la chaleur à l'échantillon par des courants de convection.
Certaines conceptions intègrent également un tube rotatif, qui fait culbuter le matériau de l'échantillon pour s'assurer que chaque partie est exposée à la source de chaleur pour un traitement plus uniforme.
Comprendre les Éléments de Conception Clés
Un tas d'éléments chauffants ne fait pas un four. La capacité à atteindre et à maintenir une température précise et uniforme repose sur des composants de conception cruciaux qui gèrent la chaleur.
Le Défi de l'Uniformité
La chaleur veut naturellement s'échapper vers des zones plus froides. Les extrémités du tube du four sont une source principale de perte de chaleur, ce qui peut créer un gradient de température indésirable où le centre est plus chaud que les extrémités.
La Solution : L'Isolation Thermique
Pour lutter contre les pertes de chaleur et améliorer l'efficacité, l'ensemble de la chambre de chauffage est recouvert de couches d'isolation en fibre céramique de haute qualité.
Cette isolation piège l'énergie thermique, minimisant la puissance requise pour maintenir la température et aidant à concentrer la chaleur à l'intérieur de la cavité du four pour une meilleure uniformité.
Le Cerveau : Systèmes de Contrôle de la Température
Un contrôle précis est non négociable. Ceci est réalisé avec un système de rétroaction par thermocouple.
Un thermocouple est un capteur de température placé près des éléments chauffants ou du tube de traitement. Il rapporte constamment la température à un contrôleur numérique. Le contrôleur compare cette lecture en temps réel au point de consigne de l'utilisateur et ajuste la puissance envoyée aux éléments chauffants pour maintenir la température cible avec une précision incroyable.
Comment Appliquer Cela à Votre Objectif
La méthode de conversion d'énergie et de transfert de chaleur dont vous avez besoin dépend entièrement de votre matériau et de votre objectif de traitement.
- Si votre objectif principal est un chauffage précis et uniforme pour des travaux de laboratoire généraux : Les fours à résistance électrique standard offrent la meilleure combinaison de contrôle, de fiabilité et de polyvalence pour la plupart des applications de recherche.
- Si votre objectif principal est de chauffer rapidement des matériaux conducteurs : Un four à induction est supérieur, car il chauffe directement le matériau ou le creuset, évitant ainsi la nécessité d'un transfert conductif et convectif plus lent.
- Si votre objectif principal est un traitement industriel en vrac à grande échelle : La combustion de combustible pourrait être une option rentable, mais elle sacrifie le contrôle précis essentiel pour les processus de laboratoire sensibles.
En fin de compte, comprendre comment un four génère et gère la chaleur vous permet de choisir le bon outil pour votre objectif scientifique ou industriel spécifique.
Tableau Récapitulatif :
| Aspect | Détails |
|---|---|
| Méthode de Chauffage Principale | Résistance électrique via l'effet Joule |
| Composants Clés | Éléments chauffants (par exemple, Kanthal, SiC), tube de traitement, isolation, thermocouple |
| Mécanismes de Transfert de Chaleur | Conduction à travers le tube, rayonnement et convection à l'intérieur |
| Contrôle de la Température | Contrôleur numérique avec rétroaction par thermocouple pour la précision |
| Applications | Recherche en laboratoire, synthèse de matériaux, traitement industriel |
Prêt à améliorer les capacités de votre laboratoire avec des solutions haute température sur mesure ? Chez KINTEK, nous tirons parti d'une R&D exceptionnelle et d'une fabrication interne pour fournir des fours avancés tels que les fours à moufle, tubulaires, rotatifs, sous vide et atmosphère, et les systèmes CVD/PECVD. Notre personnalisation approfondie garantit qu'ils répondent à vos besoins expérimentaux uniques pour un chauffage précis et uniforme. Contactez-nous dès aujourd'hui pour discuter de la manière dont nos solutions peuvent faire progresser votre recherche !
