En substance, un four tubulaire à trois zones est un dispositif de chauffage à haute température qui se distingue par sa conception segmentée. Au lieu d'un seul élément chauffant, sa chambre cylindrique est entourée de trois sections de chauffage distinctes, chacune dotée de son propre contrôleur de température et de son propre capteur indépendants. Cette configuration permet une gestion thermique exceptionnellement précise sur toute la longueur du tube du four.
L'avantage fondamental d'un four à trois zones n'est pas seulement le chauffage, mais le contrôle thermique. Il est conçu pour résoudre les deux principaux défis du traitement à haute température : créer une température parfaitement uniforme sur une grande surface ou établir intentionnellement un gradient de température stable et bien défini.
Comment un four à trois zones obtient un contrôle supérieur
La clé du four à trois zones réside dans sa capacité à gérer la température par sections plutôt que dans son ensemble. Ce contrôle granulaire débloque des capacités que les fours à zone unique ne peuvent égaler.
L'anatomie des zones indépendantes
Chacune des trois zones est un système de chauffage autonome. Il se compose de ses propres éléments chauffants, d'un thermocouple dédié (capteur de température) et d'un contrôleur individuel.
Cela permet à l'opérateur de programmer un point de consigne de température spécifique pour la zone centrale et des points de consigne différents pour les deux zones d'extrémité.
Le problème de la perte de chaleur aux extrémités
Dans tout four tubulaire, la chaleur s'échappe naturellement par les extrémités ouvertes du tube. Un four à zone unique n'est donc réellement uniforme que dans une petite zone en son centre absolu, les températures diminuant vers les extrémités.
Un four à trois zones contrecarre directement cela. En réglant les deux zones extérieures à une température légèrement plus élevée, vous pouvez créer une « barrière thermique » qui compense la perte de chaleur, prolongeant considérablement la longueur de la zone de température véritablement uniforme au milieu.
Création de gradients de température précis
L'application alternative consiste à créer intentionnellement une pente de température. Par exemple, vous pouvez programmer les zones à 500°C, 600°C et 700°C respectivement.
Ceci est essentiel pour les processus tels que le dépôt chimique en phase vapeur (CVD), où différents matériaux précurseurs peuvent nécessiter d'être vaporisés à des températures spécifiques avant de se déplacer en aval pour réagir sur un substrat dans la zone centrale plus chaude.
Applications et cas d'utilisation clés
Le contrôle unique offert par une architecture à trois zones le rend essentiel pour une gamme de processus scientifiques et industriels avancés.
Atteindre une uniformité de température maximale
Pour des processus tels que le recuit, le revenu ou la croissance cristalline, l'ensemble de l'échantillon doit être soumis à la température exacte pour garantir des propriétés matérielles cohérentes. Un four à trois zones est la norme pour y parvenir sur une longueur d'échantillon significative.
Simulation de profils thermiques complexes
Les chercheurs peuvent programmer le four pour modifier la température dans différentes zones au fil du temps, simulant des conditions réelles complexes ou effectuant une synthèse de matériaux sophistiquée qui nécessite des rampes et des paliers thermiques précis.
Synthèse de matériaux avancés
Les processus tels que le dépôt chimique en phase vapeur et la purification reposent sur la capacité à contrôler les gradients de température. Un four à trois zones fournit le contrôle nécessaire pour optimiser les pressions de vapeur et la cinétique de réaction le long du tube.
Comprendre les compromis
Bien que puissant, un four à trois zones n'est pas toujours le choix nécessaire. Comprendre ses compromis est essentiel pour faire un investissement judicieux.
Complexité et coût
La présence de trois contrôleurs, de trois jeux d'éléments chauffants et de trois thermocouples rend l'appareil intrinsèquement plus complexe et plus coûteux que son homologue à zone unique. La programmation et la configuration nécessitent également plus d'attention.
Quand un four à zone unique est suffisant
Si votre processus ne nécessite que de chauffer un très petit échantillon placé directement au centre du four, un modèle à zone unique peut fournir une zone chaude suffisamment uniforme pour vos besoins. Pour les applications plus simples, le coût et la complexité d'un système à trois zones peuvent être inutiles.
Consommation d'énergie
Pour obtenir une uniformité maximale, les zones d'extrémité fonctionnent souvent à une température supérieure à la température de processus cible. Cette compensation, bien qu'efficace, peut entraîner une consommation d'énergie globale plus élevée par rapport à un four à zone unique fonctionnant à la même température centrale.
Faire le bon choix pour votre objectif
La sélection du four approprié dépend entièrement de la précision thermique requise par votre processus.
- Si votre objectif principal est d'obtenir la zone de température uniforme la plus grande possible : Un four à trois zones est l'outil correct, car il est spécifiquement conçu pour compenser la perte de chaleur aux extrémités du tube.
- Si votre objectif principal est de créer un gradient de température contrôlé pour des processus tels que le CVD : Un four multi-zones est essentiel pour établir les points de température distincts et stables requis le long du tube de processus.
- Si votre objectif principal est de chauffer un petit échantillon central où le coût et la simplicité sont des facteurs importants : Un four à zone unique fournit souvent une solution suffisante et plus économique.
Comprendre ce principe de contrôle zonal vous permet de sélectionner l'outil de traitement thermique précis pour votre objectif scientifique ou industriel spécifique.
Tableau récapitulatif :
| Caractéristique | Description |
|---|---|
| Conception | Chambre cylindrique avec trois zones de chauffage indépendantes, chacune avec son propre contrôleur et capteur |
| Avantage clé | Gestion thermique précise pour un chauffage uniforme ou des gradients de température définis |
| Applications principales | Dépôt chimique en phase vapeur (CVD), recuit, croissance cristalline, synthèse de matériaux |
| Compromis | Complexité, coût et consommation d'énergie plus élevés par rapport aux fours à zone unique |
Prêt à améliorer les capacités de traitement thermique de votre laboratoire ? Chez KINTEK, nous mettons à profit une R&D exceptionnelle et une fabrication interne pour fournir des solutions de fours à haute température avancées adaptées à vos besoins. Notre gamme de produits comprend des fours Muffle, tubulaires, rotatifs, des fours sous vide et sous atmosphère, ainsi que des systèmes CVD/PECVD, tous soutenus par une solide personnalisation approfondie pour répondre à vos exigences expérimentales uniques. Que vous travailliez sur la synthèse de matériaux, le CVD ou d'autres applications de précision, nos fours tubulaires à trois zones peuvent fournir le contrôle et les performances dont vous avez besoin. Contactez-nous dès aujourd'hui pour discuter de la manière dont nous pouvons vous aider à optimiser vos processus et à obtenir des résultats supérieurs !

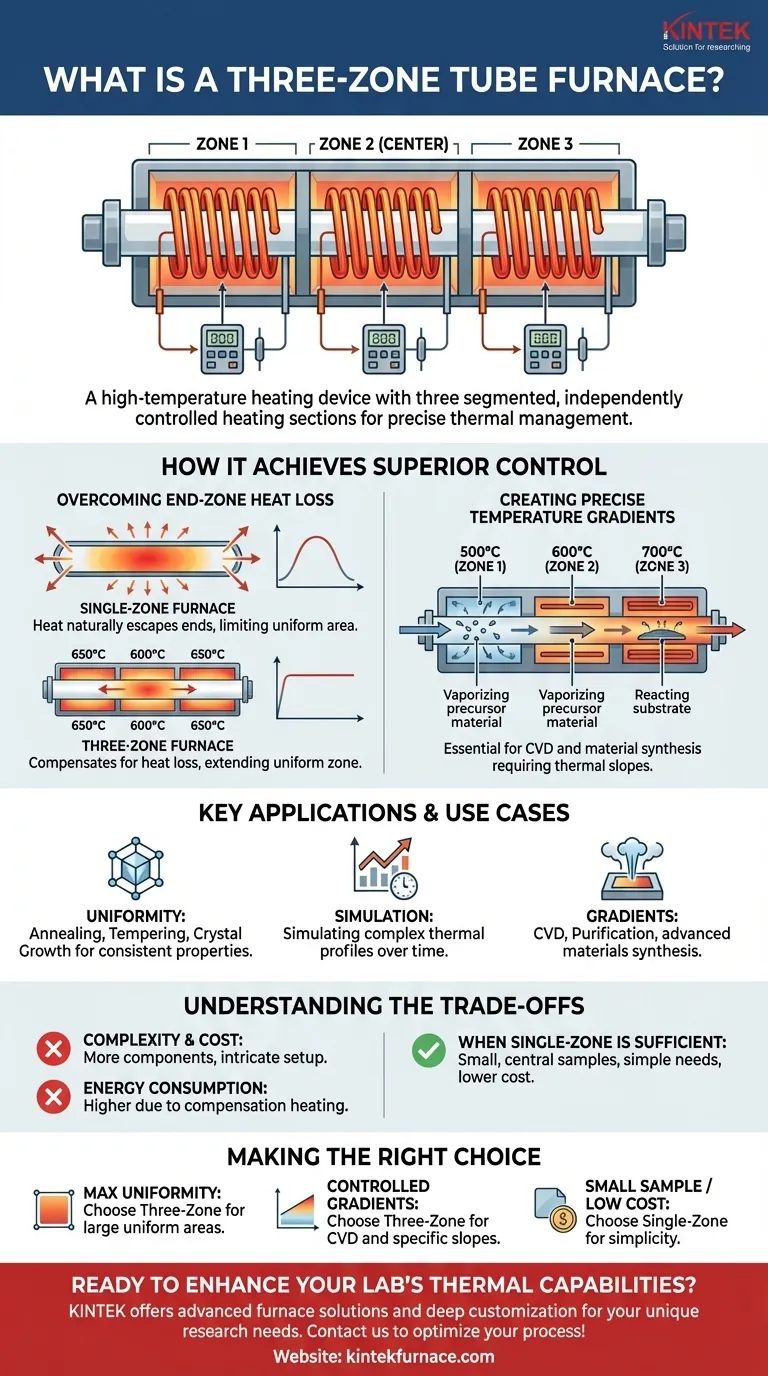

Guide Visuel
