À la base, le dépôt chimique en phase vapeur (CVD) est une technologie fondamentale utilisée pour appliquer des films ultra-minces et haute performance sur des surfaces. Ses principales applications se trouvent dans la fabrication de semi-conducteurs pour la création de micropuces, en optoélectronique pour les cellules solaires et les revêtements optiques, et en ingénierie de surface pour créer des couches protectrices durables pour les industries aérospatiale, biomédicale et du verre. La valeur du CVD réside dans sa précision, permettant la construction de matériaux atome par atome.
La véritable signification du CVD n'est pas seulement les industries qu'il dessert, mais sa capacité fondamentale : il nous permet d'ingénier les propriétés de la surface d'un matériau. En déposant un film mince et très contrôlé, nous pouvons rendre une surface plus dure, plus résistante à la corrosion, biocompatible ou électriquement conductrice.
Comment le CVD rend la technologie moderne possible
Le CVD n'est pas un outil unique mais une plate-forme polyvalente pour la construction à l'échelle atomique. Il fonctionne en introduisant des gaz précurseurs dans une chambre, qui réagissent ensuite et déposent un film mince solide de haute pureté sur un substrat matériel.
Le fondement de l'électronique
Le monde numérique entier est construit sur des films minces. Le CVD est le processus indispensable pour fabriquer les structures complexes et multicouches des circuits intégrés.
Sans lui, les microprocesseurs, les puces mémoire et les capteurs modernes seraient impossibles à fabriquer. Il est utilisé pour déposer tout, des films de silicium conducteurs aux couches isolantes comme le nitrure de silicium.
Alimenter l'optoélectronique et l'énergie solaire
Le CVD est essentiel pour manipuler la lumière et l'énergie. Il est utilisé pour appliquer des revêtements antireflets sur les lentilles et pour déposer les couches actives dans les cellules solaires photovoltaïques.
Des variantes spécifiques comme le CVD assisté par plasma (PECVD) sont particulièrement adaptées à la création des films de silicium amorphe qui sont au cœur de nombreux dispositifs solaires à couches minces.
Ingénierie d'une durabilité extrême
Dans des industries comme l'aérospatiale et l'automobile, les composants doivent résister à des conditions extrêmes. Le CVD est utilisé pour appliquer des revêtements très durs et résistants à l'usure, tels que les films céramiques.
Ces revêtements protègent les pièces critiques des températures élevées, des frottements et de la corrosion, prolongeant considérablement leur durée de vie et leur fiabilité.
Avancées des dispositifs biomédicaux
Le corps humain a tendance à rejeter rapidement les matériaux étrangers. Le CVD est utilisé pour appliquer des revêtements biocompatibles sur les implants médicaux, tels que les articulations artificielles et les implants dentaires.
Ces couches ultra-minces rendent l'implant "invisible" au système immunitaire du corps, améliorant l'intégration et les résultats pour les patients. Il est également exploré pour la création de systèmes avancés d'administration de médicaments.
Amélioration du verre et des matériaux transparents
Pendant le processus de fabrication du verre flotté, le CVD peut être utilisé pour déposer une fine couche de silicium ou d'autres matériaux directement sur la surface du verre chaud.
Cette seule étape peut améliorer considérablement la dureté, la résistance aux rayures et les propriétés optiques du verre, tout en le protégeant de l'oxydation.
Comprendre les défis pratiques
Bien qu'incroyablement puissant, le CVD n'est pas sans limites. Les paramètres du processus ont un impact direct sur la qualité du film final et l'intégrité du substrat.
Le problème des hautes températures
Les processus CVD traditionnels nécessitent des températures très élevées pour déclencher les réactions chimiques nécessaires. Cette chaleur peut endommager ou déformer la pièce même que vous essayez de revêtir.
C'est un problème important pour les substrats sensibles à la température, tels que les plastiques ou certains alliages métalliques, limitant l'application de certaines méthodes CVD.
La recherche de solutions à basse température
Une grande partie de l'innovation dans la technologie CVD est axée sur la réduction des températures de dépôt. Des techniques comme le PECVD utilisent un plasma pour dynamiser les gaz précurseurs, réduisant ainsi le besoin de chaleur extrême.
Cela permet le dépôt de films de haute qualité sur une plus large gamme de matériaux sans causer de dommages structurels.
Préoccupations environnementales et de sécurité
Les gaz précurseurs utilisés en CVD peuvent être toxiques, inflammables ou corrosifs, nécessitant des protocoles de sécurité et de manipulation sophistiqués.
Une tendance majeure dans ce domaine est le développement de processus CVD "verts" qui utilisent des précurseurs moins dangereux et réduisent les sous-produits toxiques, rendant la technologie plus sûre et plus durable.
Appliquer cela à votre objectif
L'avenir du CVD est axé sur un contrôle, une efficacité et une durabilité accrus, avec une optimisation basée sur l'IA et la production de nouveaux matériaux 2D comme le graphène. La manière dont vous l'exploitez dépend entièrement des exigences fondamentales de votre industrie.
- Si votre objectif principal est l'électronique et la fabrication : le CVD est la norme non négociable pour créer les films minces purs et uniformes requis pour les micropuces et les capteurs.
- Si votre objectif principal est la science des matériaux et l'aérospatiale : le CVD est votre outil pour concevoir des surfaces dotées d'une durabilité extrême, d'une résistance à la chaleur et d'une protection contre la corrosion.
- Si votre objectif principal est le biomédical ou les énergies renouvelables : le CVD permet la création de surfaces biocompatibles et de couches actives efficaces nécessaires pour les cellules solaires de nouvelle génération.
En fin de compte, le CVD est moins une application unique qu'une technologie de plateforme fondamentale qui construit les surfaces haute performance de notre monde moderne.
Tableau récapitulatif :
| Domaine d'application | Utilisations clés | Avantages |
|---|---|---|
| Électronique | Micropuces, capteurs, dispositifs de mémoire | Films de haute pureté, superposition précise |
| Optoélectronique | Cellules solaires, revêtements optiques | Manipulation améliorée de la lumière, efficacité énergétique |
| Aérospatiale et Automobile | Revêtements résistants à l'usure | Durabilité extrême, protection contre la corrosion |
| Biomédical | Implants, systèmes d'administration de médicaments | Biocompatibilité, meilleurs résultats pour les patients |
| Verre et Matériaux transparents | Revêtements durs, résistance aux rayures | Dureté accrue, amélioration optique |
Prêt à concevoir des surfaces haute performance avec précision ? Tirant parti d'une R&D exceptionnelle et d'une fabrication interne, KINTEK fournit à divers laboratoires des systèmes CVD/PECVD avancés et d'autres solutions de fours haute température comme les fours à moufle, à tube, rotatifs, à vide et à atmosphère. Notre forte capacité de personnalisation approfondie garantit que nous répondons précisément à vos exigences expérimentales uniques, que ce soit dans l'électronique, l'aérospatiale, le biomédical ou les énergies renouvelables. Contactez-nous dès aujourd'hui pour discuter de la manière dont nos solutions sur mesure peuvent améliorer vos projets et stimuler l'innovation !

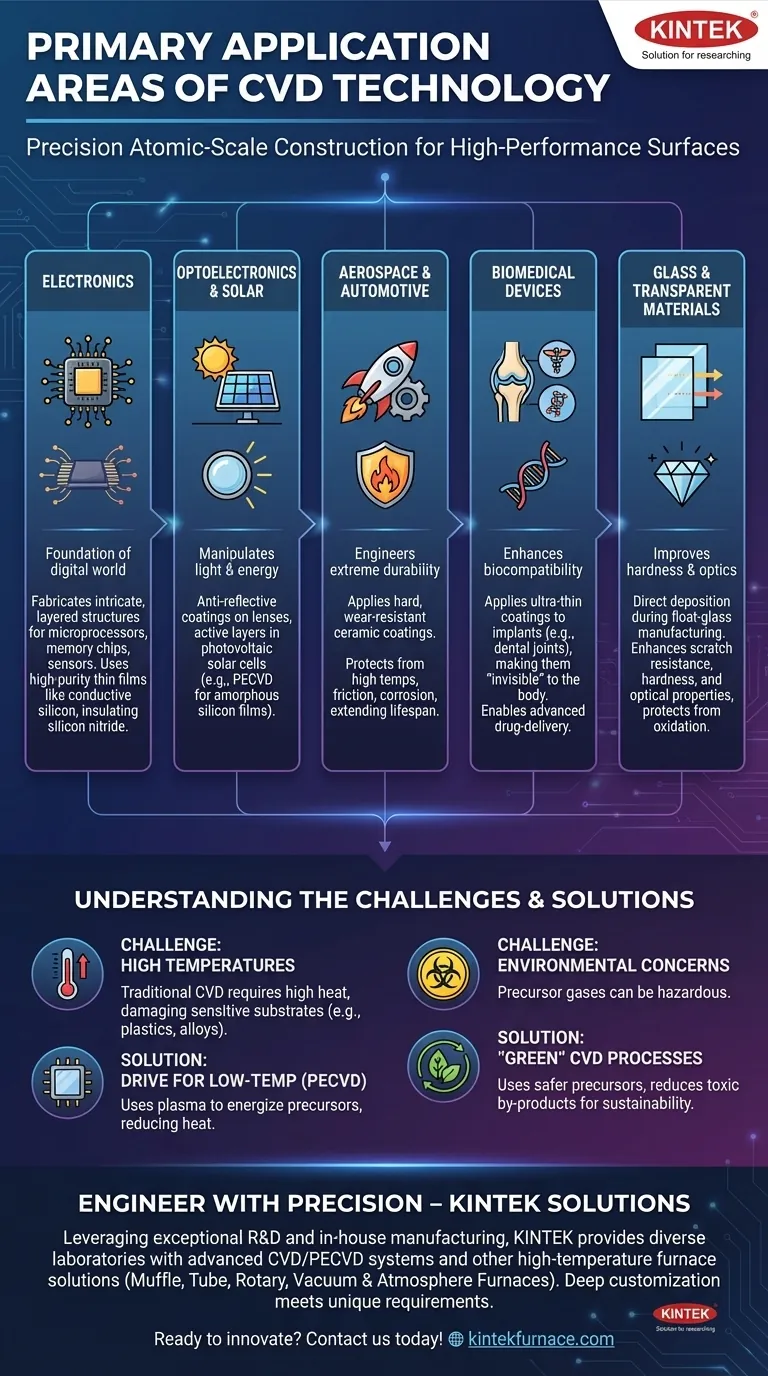

Guide Visuel
