À la base, le système de contrôle de la température d'un four tubulaire fonctionne selon une boucle de rétroaction continue. Un capteur de température, généralement un thermocouple, mesure constamment la chaleur à l'intérieur du four. Cette mesure est envoyée à un contrôleur numérique qui compare la température réelle au point de consigne souhaité et ajuste instantanément l'alimentation des éléments chauffants pour éliminer toute différence.
La précision d'un four tubulaire moderne n'est pas obtenue par une simple génération de chaleur. Elle est le résultat d'un cycle incessant de mesure, de comparaison et de correction, orchestré par un contrôleur intelligent pour maintenir une température cible avec une précision remarquable.
Les Trois Piliers du Contrôle de la Température
Un système de contrôle de température haute performance repose sur trois composants interconnectés fonctionnant en parfaite harmonie. Comprendre chaque partie démystifie la manière dont le four atteint une chaleur aussi stable et uniforme.
Le Capteur : Les Yeux du Système
L'ensemble du processus de contrôle commence par une mesure précise. Le système s'appuie sur un capteur pour signaler la température en temps réel à l'intérieur de la chambre du four.
Le type le plus courant est le thermocouple, constitué de deux fils métalliques différents reliés à une extrémité. Un changement de température à cette jonction produit une tension infime et prévisible que le contrôleur peut interpréter comme une température spécifique.
Le Contrôleur : Le Cerveau de l'Opération
Le contrôleur est le centre de prise de décision. Il reçoit le signal de température du capteur et détermine précisément comment les éléments chauffants doivent réagir.
Les fours modernes utilisent un contrôleur PID (Proportionnel-Intégral-Dérivé). Considérez-le comme un système de régulateur de vitesse sophistiqué pour la température.
- Proportionnel (P) : Réagit à l'erreur de température actuelle. Plus vous êtes éloigné du point de consigne, plus il applique de puissance.
- Intégral (I) : Corrige les erreurs passées. Si la température reste constamment juste en dessous du point de consigne, cette fonction ajoute progressivement un peu plus de puissance pour combler l'écart.
- Dérivé (D) : Prédit les erreurs futures. Il surveille la vitesse à laquelle la température change et ralentit le chauffage à l'approche du point de consigne pour éviter de le dépasser.
De nombreux systèmes avancés disposent également d'un auto-réglage (self-tuning) ou d'une logique floue (fuzzy logic), qui optimise automatiquement ces valeurs PID pour une stabilité et une réactivité maximales.
L'Élément Chauffant : La Source d'Énergie
Les éléments chauffants sont les composants qui génèrent réellement la chaleur. Dans la plupart des fours tubulaires de laboratoire, il s'agit d'éléments à résistance électrique.
Lorsque le contrôleur envoie un signal de puissance, le courant traverse ces éléments, ce qui provoque leur chauffage. Le contrôleur ne fait pas que les allumer ou les éteindre ; il module la puissance de sortie, fournissant juste assez d'énergie pour maintenir la température cible comme demandé. Cette chaleur est ensuite transférée à travers la chambre du four au tube de travail contenant votre échantillon.
Comprendre les Compromis et Maintenir la Précision
Atteindre et maintenir des performances élevées nécessite de comprendre les limites du système et l'importance d'une procédure appropriée. Les imprécisions ne surviennent pas par hasard ; elles sont introduites par la dérive, une mauvaise configuration ou une mauvaise compréhension des métriques clés.
Précision vs. Stabilité
Ces deux termes ne sont pas interchangeables. Les spécifications d'un four peuvent indiquer une précision d'affichage de ±1°C et une stabilité du champ de température de ±5°C.
- La Précision fait référence à la proximité entre la température affichée par le four et la température physique réelle à l'emplacement du capteur.
- La Stabilité fait référence à la capacité du four à maintenir une température fixe dans le temps et sur la longueur de la zone chauffée. Une stabilité de ±5°C signifie que la température à l'intérieur de la « zone chaude » spécifiée ne variera pas de plus de 5 degrés.
Le Rôle Critique de l'Étalonnage
Avec le temps, tous les composants électroniques, en particulier les thermocouples, peuvent dériver. L'étalonnage est le processus de correction de cette dérive pour garantir que les lectures du four sont exactes.
Cela implique de placer un thermomètre de référence séparé et très précis à côté du capteur du four, de laisser le système se stabiliser à plusieurs points de consigne et d'ajuster les offsets internes du contrôleur pour correspondre à la référence. Un étalonnage régulier est non négociable pour obtenir des résultats reproductibles.
Contrôle à Zone Unique vs. Multi-Zones
Un four standard à zone unique possède un capteur, un contrôleur et un jeu d'éléments chauffants. Ceci est efficace pour de nombreuses applications mais produit naturellement un profil de température plus chaud au centre et plus froid vers les extrémités du tube.
Un four multi-zones divise la longueur du tube en plusieurs zones de chauffage indépendantes. Chaque zone possède son propre thermocouple et son propre canal de contrôle, permettant un profil de température beaucoup plus uniforme sur une section plus longue du tube ou même la création de gradients de température intentionnels pour des processus tels que le dépôt chimique en phase vapeur (CVD).
Faire le Bon Choix pour Votre Application
Votre objectif spécifique dicte le niveau de contrôle dont vous avez besoin.
- Si votre objectif principal est le traitement thermique général ou le recuit : Un four standard à zone unique avec un contrôle PID fiable est souvent suffisant et rentable.
- Si votre objectif principal est la croissance de cristaux ou le dépôt uniforme (CVD) : Un système multi-zones est essentiel pour créer les zones chaudes précises, stables et étendues requises pour ces processus sensibles.
- Si votre objectif principal est la répétabilité des processus à long terme pour le contrôle qualité : Privilégiez un système doté de capacités PID d'auto-réglage et assurez-vous d'avoir une procédure claire et documentée pour un étalonnage régulier.
En fin de compte, la compréhension de cette boucle de contrôle vous permet non seulement d'utiliser efficacement votre four, mais aussi de diagnostiquer les problèmes et de sélectionner le bon instrument pour vos objectifs scientifiques ou industriels spécifiques.
Tableau Récapitulatif :
| Composant | Fonction | Détails Clés |
|---|---|---|
| Capteur | Mesure la température | Généralement un thermocouple ; convertit la chaleur en signal de tension |
| Contrôleur | Ajuste la puissance en fonction du retour d'information | Utilise la logique PID pour un contrôle de température précis et stable |
| Élément Chauffant | Génère de la chaleur | Éléments à résistance électrique ; modulés par la sortie du contrôleur |
Prêt à améliorer le traitement thermique de votre laboratoire avec précision ? Chez KINTEK, nous mettons à profit une R&D exceptionnelle et une fabrication interne pour fournir des solutions de fours haute température avancées adaptées à divers laboratoires. Notre gamme de produits comprend des fours Muffle, Tubulaires, Rotatifs, sous Vide et à Atmosphère Contrôlée, ainsi que des systèmes CVD/PECVD, tous soutenus par de solides capacités de personnalisation approfondie pour répondre à vos besoins expérimentaux uniques. Contactez-nous dès aujourd'hui pour discuter de la manière dont nos fours tubulaires peuvent offrir un contrôle de température et une fiabilité supérieurs pour vos applications !

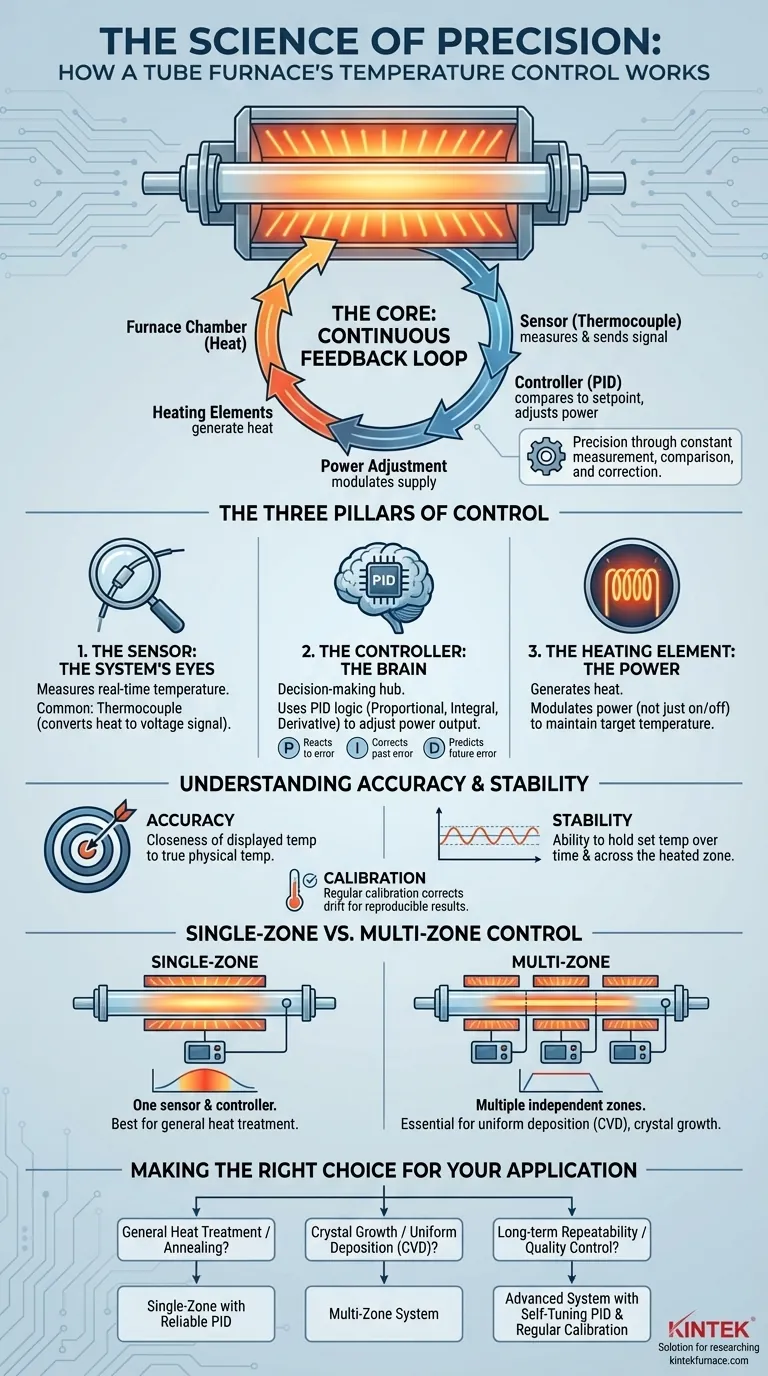

Guide Visuel
