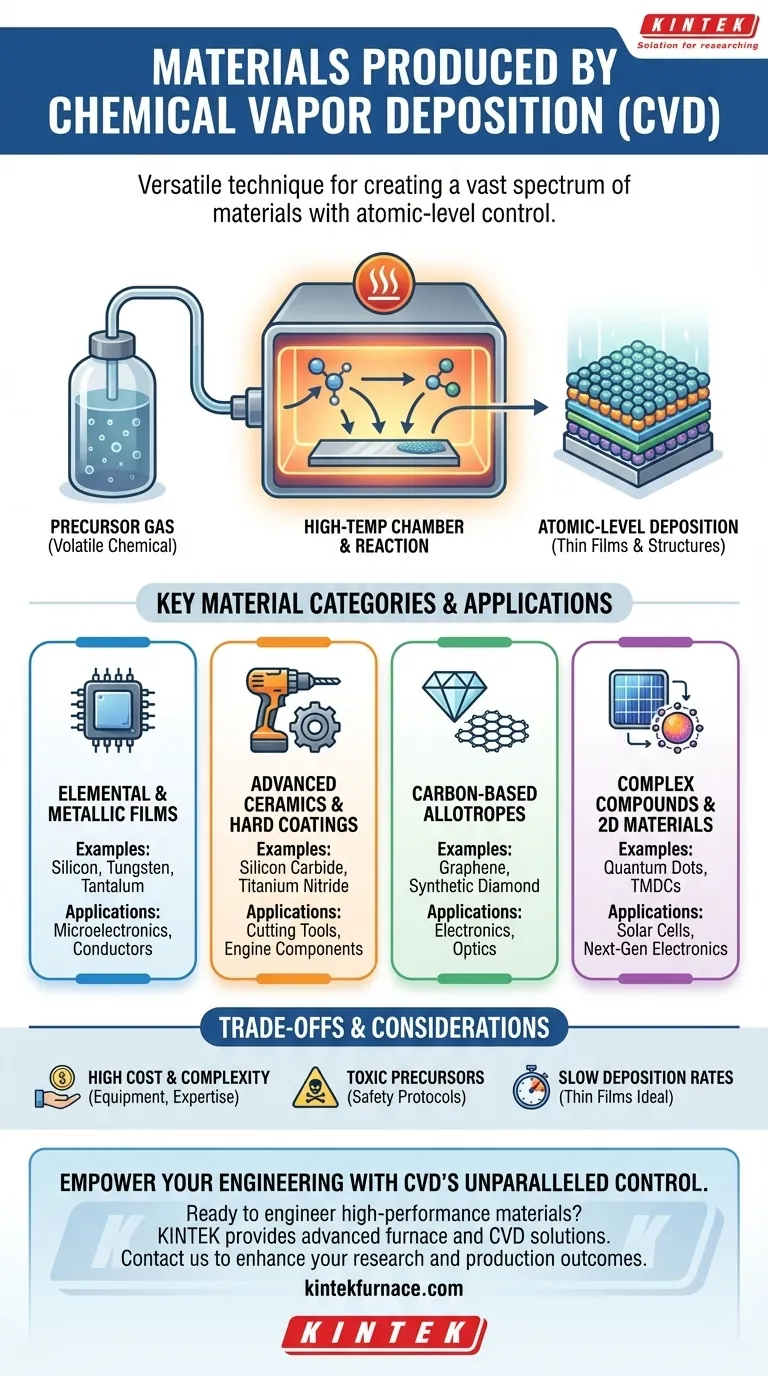

Le dépôt chimique en phase vapeur (CVD) est un procédé de fabrication très adaptable, capable de produire une large gamme de matériaux, des semi-conducteurs aux céramiques et aux métaux.Sa capacité à créer des films de haute pureté, denses et uniformes le rend indispensable dans des industries telles que l'aérospatiale, le biomédical et la fabrication de semi-conducteurs.Le procédé peut être encore amélioré par une assistance plasma (PECVD) ou des techniques spécialisées telles que l'ICP-CVD pour les applications à basse température, ce qui élargit sa compatibilité avec les matériaux.La CVD excelle dans le dépôt de revêtements durs et thermiquement stables tels que les carbures, les nitrures et les oxydes, tout en permettant la production de géométries complexes avec une excellente couverture enveloppante.
Explication des principaux points :
1. Semi-conducteurs et isolants
- Le dépôt en phase vapeur est largement utilisé pour déposer des matériaux à base de silicium (polysilicium, dioxyde de silicium, etc.) pour les dispositifs à semi-conducteurs.
- Les variantes améliorées par plasma, comme la PECVD permettent un dépôt à basse température, ce qui est essentiel pour les substrats sensibles à la température.
- L'ICP-CVD étend encore la compatibilité en déposant des films à base de Si à une température inférieure à 150°C, ce qui est idéal pour l'électronique avancée.
2. Revêtements céramiques
- Carbures:Carbure de silicium (SiC) pour la résilience à haute température et la résistance à l'usure.
- Nitrures:Nitrure de titane (TiN) pour la dureté et les finitions décoratives dorées.
- Oxydes:Oxyde d'aluminium (Al2O3) pour l'isolation électrique et la protection contre la corrosion.
- Ces matériaux sont privilégiés dans les outils de coupe, les composants aérospatiaux et les implants biomédicaux.
3. Films métalliques
- Des métaux purs (tungstène, cuivre, etc.) sont déposés pour les interconnexions en microélectronique.
- La CVD offre une pureté et une couverture de pas supérieures à celles du dépôt physique en phase vapeur (PVD), ce qui est essentiel pour les géométries complexes.
4. Matériaux hybrides et composites
- Les revêtements multicouches comme le TiCN (carbonitrure de titane) combinent dureté et pouvoir lubrifiant pour les outils industriels.
- La PECVD facilite les nanocomposites en intégrant des nanoparticules dans les films pour obtenir des propriétés optiques ou mécaniques sur mesure.
5. Applications spécialisées
- Biomédical:Revêtements d'hydroxyapatite pour implants osseux par CVD.
- Optique:Films d'oxyde antireflets ou conducteurs pour les panneaux solaires et les écrans.
- Aérospatiale:Revêtements à barrière thermique (par exemple, zircone stabilisée à l'yttrium) pour les pales de turbines.
Pourquoi le dépôt en phase vapeur par procédé chimique plutôt que le dépôt en phase vapeur par procédé physique ?
Alors que le dépôt en phase vapeur repose sur un transfert physique d'atomes (par exemple, par pulvérisation), les réactions chimiques du dépôt en phase vapeur permettent.. :
- une meilleure conformité des formes complexes (par exemple, les tubes internes)
- Des taux de dépôt plus élevés pour les films épais.
- une plus grande diversité de matériaux, y compris les polymères et les céramiques dopées.
Pour les acheteurs, le choix d'un équipement CVD (comme une machine machine MPCVD ) dépend des propriétés du matériau cible et des limites thermiques du substrat.La polyvalence de la technique est discrètement à la base d'innovations allant des écrans de smartphones aux revêtements de moteurs à réaction.
Tableau récapitulatif :
| Catégorie de matériaux | Exemples d'applications | Applications clés |
|---|---|---|
| Semi-conducteurs et isolants | Polysilicium, SiO₂ | Microélectronique, écrans |
| Revêtements céramiques | SiC, TiN, Al₂O₃ | Outils de coupe, implants, aérospatiale |
| Films métalliques | Tungstène, cuivre | Interconnexions microélectroniques |
| Hybride et composite | TiCN, nanocomposites | Outils industriels, films optiques |
| Revêtements spécialisés | Hydroxyapatite, YSZ | Implants biomédicaux, pales de turbines |
