Plus précisément, ces systèmes de CVD sont éprouvés pour la synthèse d'hétérostructures à la fois verticales et latérales. Les exemples clés créés avec succès incluent des matériaux empilés verticalement comme GaSe/MoSe₂, du MoS₂ isotopique lié latéralement, et d'autres combinaisons bien connues telles que le graphène/h-BN et MoS₂/WS₂. Ceci est généralement réalisé à l'aide d'un processus CVD contrôlé et multi-étapes.
La capacité fondamentale de ces systèmes n'est pas seulement la croissance d'un seul matériau, mais l'assemblage précis, couche par couche, de différents matériaux bidimensionnels (2D). Ce contrôle sur l'architecture des hétérostructures est ce qui permet le développement des dispositifs électroniques et quantiques de nouvelle génération.
Les deux architectures d'hétérostructures
Pour comprendre ce qui peut être synthétisé, vous devez d'abord comprendre les deux configurations fondamentales d'hétérostructures que la CVD peut produire. Ces architectures définissent les propriétés du matériau et les applications potentielles.
Hétérostructures verticales
Une hétérostructure verticale est créée en empilant différents matériaux 2D les uns sur les autres, un peu comme un sandwich. Chaque couche est un matériau distinct.
Ceci est réalisé par un processus de dépôt séquentiel où un matériau est cultivé en premier, suivi de l'introduction de nouveaux précurseurs pour cultiver le second matériau directement sur sa surface.
Des exemples comme GaSe/MoSe₂ et graphène/h-BN entrent dans cette catégorie. Cette architecture est essentielle pour créer des dispositifs où la charge doit passer par effet tunnel ou se transférer entre les couches, comme dans les transistors et les photodétecteurs.
Hétérostructures latérales
Une hétérostructure latérale se compose de différents matériaux assemblés côte à côte au sein du même plan atomique. Au lieu d'un empilement, vous créez une seule feuille 2D continue avec des domaines distincts.
C'est un processus plus complexe où les conditions de croissance sont soigneusement gérées pour initier la croissance d'un second matériau aux bords du premier.
La synthèse de MoS₂ isotopique en est un excellent exemple, où le sulfure de molybdène est cultivé en utilisant différents isotopes de soufre, créant un réseau cristallin parfait avec des domaines isotopiques distincts. Ceci est crucial pour étudier les jonctions électroniques dans le plan et les phénomènes quantiques sans la complexité d'une interface verticale.
Le processus de synthèse et la palette de matériaux
La polyvalence de ces systèmes provient du processus CVD lui-même, qui permet une large gamme de "blocs de construction" matériels.
La méthode CVD multi-étapes
La synthèse réussie d'hétérostructures repose sur une méthode CVD à deux étapes ou multi-étapes. Ceci est souvent réalisé dans des fours tubulaires multi-zones.
Ces fours offrent des zones de température indépendantes, permettant un contrôle précis de la vaporisation et de l'acheminement des différents matériaux précurseurs en séquence. Ce processus séquentiel ou de co-frittage est la clé de la construction de structures complexes.
Matériaux de construction disponibles
Les hétérostructures sont construites à partir des matériaux 2D fondamentaux que la CVD peut produire. Au-delà des exemples spécifiques mentionnés, le processus convient à une large gamme de matériaux, notamment :
- Dichalcogénures de métaux de transition (TMDCs) : Tels que MoS₂, WS₂, MoSe₂, etc.
- Matériaux à base de carbone : Films de graphène et de diamant.
- Autres matériaux 2D : Nitrure de bore hexagonal (h-BN), arséniures, nitrures et oxydes.
Comprendre les compromis
Bien que puissante, cette méthode de synthèse nécessite de surmonter des défis techniques critiques pour obtenir des résultats de haute qualité.
La qualité de l'interface est primordiale
L'interface entre les deux matériaux différents dans une hétérostructure est l'endroit où se produit la physique la plus intéressante, mais c'est aussi la partie la plus difficile à contrôler.
Le désaccord de réseau entre les matériaux peut introduire des contraintes, des défauts et des impuretés, ce qui peut dégrader les performances du dispositif. L'obtention d'une interface propre et nette est un objectif principal de l'optimisation des processus.
Évolutivité vs contrôle
Il y a souvent un compromis entre la taille de l'hétérostructure synthétisée et la précision de son arrangement atomique.
La croissance de petites hétérostructures monocristallines vierges pour la recherche est bien établie. Cependant, l'extension de cela à une production à l'échelle de la tranche avec une qualité uniforme reste un défi d'ingénierie important pour les applications commerciales.
Faire le bon choix pour votre objectif
Le type d'hétérostructure que vous souhaitez synthétiser doit être directement guidé par votre application finale.
- Si votre objectif principal est les transistors de nouvelle génération : Poursuivez des empilements verticaux comme le graphène/h-BN ou d'autres combinaisons de TMDC pour contrôler la structure de bande électronique et les propriétés de tunneling.
- Si votre objectif principal est les photodétecteurs haute performance : Explorez les hétérostructures verticales qui forment une jonction p-n, comme GaSe/MoSe₂, pour maximiser l'absorption de la lumière et la séparation électron-trou.
- Si votre objectif principal est la recherche quantique fondamentale : Envisagez des hétérostructures latérales pour créer des jonctions dans le plan vierges pour l'étude du transport de charge et du confinement quantique.
La maîtrise de la synthèse contrôlée de ces hétérostructures est la porte d'entrée vers la conception de matériaux dotés de fonctionnalités qui n'existent pas dans la nature.
Tableau récapitulatif :
| Type d'hétérostructure | Exemples clés | Applications principales |
|---|---|---|
| Hétérostructures verticales | GaSe/MoSe₂, graphène/h-BN | Transistors, photodétecteurs |
| Hétérostructures latérales | MoS₂ isotopique, MoS₂/WS₂ | Recherche quantique, jonctions dans le plan |
Libérez le potentiel des hétérostructures avancées pour votre laboratoire ! KINTEK est spécialisé dans les solutions de fours à haute température, y compris les systèmes CVD/PECVD, avec une personnalisation poussée pour répondre à vos besoins expérimentaux uniques. Que vous développiez des appareils électroniques de nouvelle génération ou que vous meniez des recherches quantiques, notre expertise en R&D et notre fabrication interne garantissent un contrôle précis pour la synthèse d'hétérostructures verticales et latérales. Contactez-nous dès aujourd'hui pour discuter de la manière dont nous pouvons améliorer vos processus de synthèse et accélérer vos innovations !

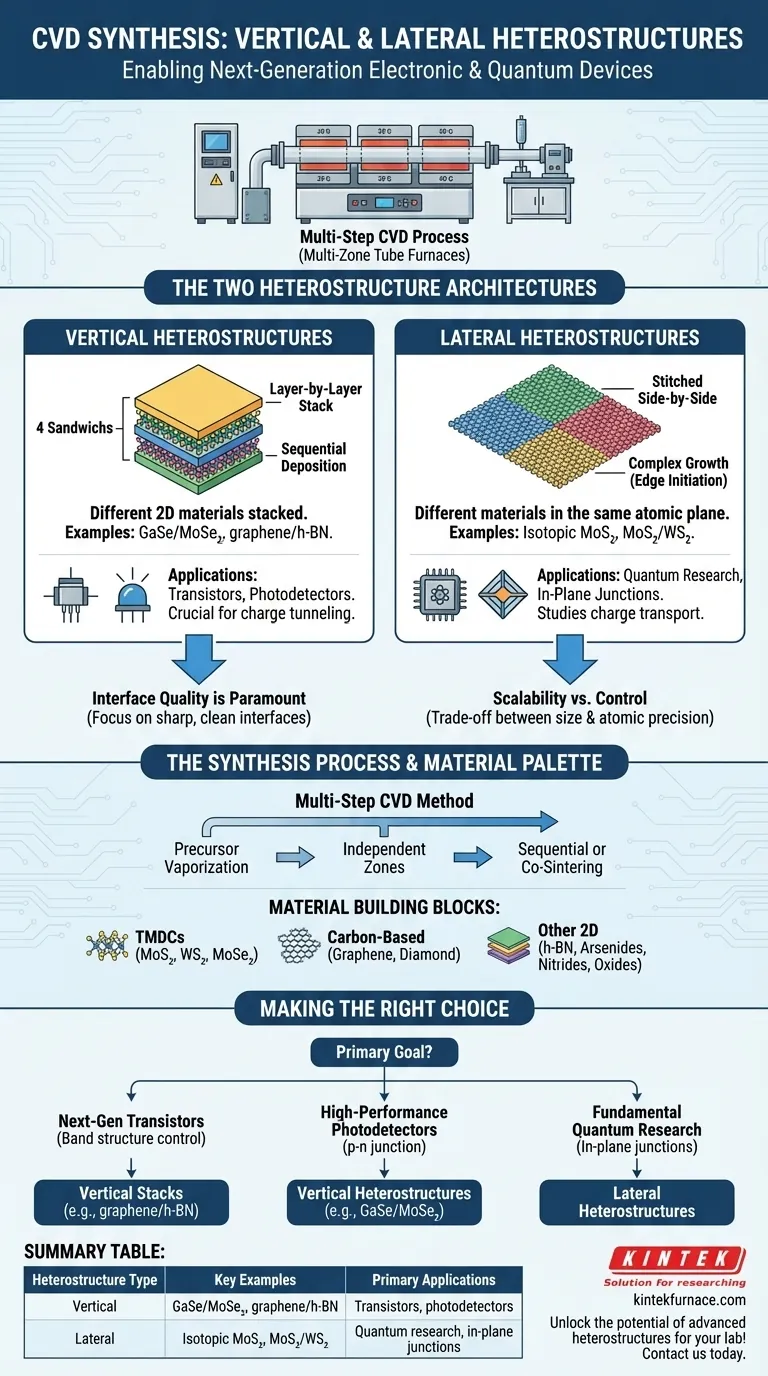

Guide Visuel
