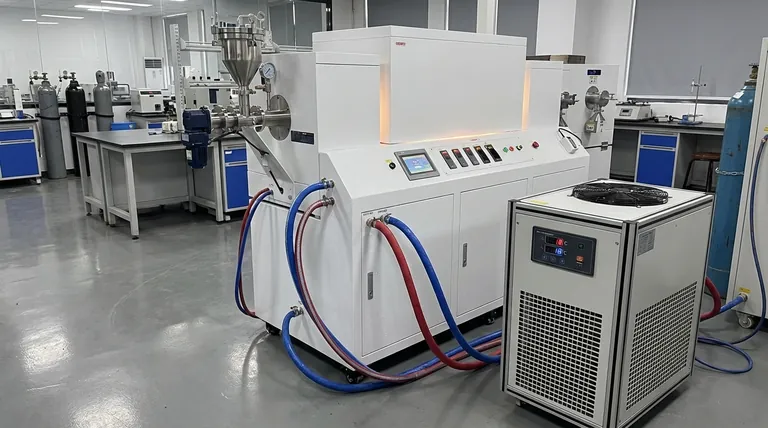

Le but fondamental d'un système de refroidissement par eau dans un four sous vide est de protéger l'intégrité structurelle du four et de ses composants critiques. Alors que l'intérieur du four atteint des températures extrêmes, le système de refroidissement garantit que l'enceinte extérieure, les joints d'étanchéité et les connexions électriques restent à une température sûre et opérationnelle.
Le système de refroidissement par eau n'est pas conçu pour refroidir les pièces en cours de traitement thermique ; son rôle principal est d'agir comme système de survie du four. Il évacue la chaleur résiduelle, préserve les joints d sous vide et empêche le corps du four de surchauffer et de tomber en panne.
Protection du système central contre la chaleur extrême
Un four sous vide fonctionne en créant un environnement hautement contrôlé, ce qui nécessite de contenir l'intense chaleur de la "zone chaude". Le système de refroidissement par eau est ce qui rend cette confinement possible.
Maintien du joint sous vide
L'intégrité d'un four sous vide dépend de ses joints, qui sont souvent faits d'élastomères comme les joints toriques. Si les parois de l'enceinte du four devaient surchauffer, cette chaleur se transférerait aux brides et détruirait ces joints.
Un joint compromis entraîne une fuite de vide, ruinant le processus, pouvant oxyder la charge de travail et rendant le four inopérable jusqu'à réparation.
Préservation de l'intégrité structurelle
La chambre du four, ou enceinte, est généralement en acier. Bien que résistant, l'acier peut perdre son intégrité structurelle s'il est soumis aux hautes températures trouvées à l'intérieur du four.
Les circuits de refroidissement par eau, souvent intégrés dans une "double enveloppe d'eau" autour de l'enceinte, font circuler en continu de l'eau froide pour maintenir la structure en acier bien en deçà de ses limites de température sûres.
Protection des composants critiques
Au-delà de l'enceinte principale, d'autres composants vitaux nécessitent un refroidissement. Cela inclut les traversées de puissance qui fournissent un courant électrique élevé aux éléments chauffants. Sans refroidissement, ces connexions surchaufferaient et tomberaient rapidement en panne, arrêtant complètement le système de chauffage.
Refroidissement du four vs. Trempe de la pièce
Un point de confusion courant est la différence entre le refroidissement du four lui-même et le refroidissement des pièces à l'intérieur (la pièce à usiner). Ce sont deux fonctions distinctes gérées par deux systèmes différents qui travaillent ensemble.
Le rôle du système de refroidissement par eau
Comme établi, le rôle du système de refroidissement par eau est d'éliminer l'énergie thermique résiduelle de la structure du four. Il fonctionne en continu pendant le cycle de chauffage pour maintenir une température externe sûre.
Le rôle du système de trempe par gaz
Le système de trempe par gaz est utilisé pour refroidir rapidement la pièce à usiner une fois le cycle de chauffage terminé. Il le fait en inondant la chambre d'un gaz inerte à haute pression, comme l'argon ou l'azote. Un puissant ventilateur fait circuler ce gaz pour évacuer la chaleur des pièces chaudes.
Comment les deux systèmes interagissent
Voici le lien critique : le gaz chaud du système de trempe doit être refroidi avant de pouvoir être recirculé pour refroidir davantage les pièces. Cela est fait à l'aide d'un échangeur de chaleur.
Le gaz inerte chaud passe à travers cet échangeur de chaleur, et le système de refroidissement par eau du four s'écoule de l'autre côté, absorbant la chaleur du gaz. Cela permet au gaz maintenant refroidi d'être soufflé sur la pièce à usiner, poursuivant ainsi efficacement le processus de trempe rapide.
Comprendre les risques de défaillance
Le système de refroidissement par eau n'est pas une fonctionnalité facultative ; c'est un système essentiel de sécurité et de fonctionnement. Comprendre les conséquences de sa défaillance souligne son importance.
Les conséquences d'un refroidissement inadéquat
Une défaillance du système de refroidissement par eau – qu'elle provienne d'une panne de pompe, d'un blocage ou d'un débit insuffisant – est catastrophique. Elle peut entraîner la fusion des joints toriques, une perte totale de vide et une déformation ou des dommages permanents à l'enceinte du four.
Dans le pire des cas, cela pourrait créer un risque de sécurité important pour les opérateurs. Pour cette raison, tous les fours sous vide modernes sont équipés de verrouillages qui arrêtent le système de chauffage si un débit d'eau approprié n'est pas détecté.
L'importance du dimensionnement du système
Comme le notent les références, le système de refroidissement doit être dimensionné en fonction du four. Un système trop petit ne peut pas éliminer la chaleur assez rapidement, entraînant une augmentation progressive de la température de l'enceinte pendant les cycles longs et limitant la capacité opérationnelle du four.
Considérations clés pour votre opération
Lors de l'utilisation d'un four sous vide, considérer le système de refroidissement par eau comme un service fondamental aidera à garantir la sécurité et la qualité du processus.
- Si votre objectif principal est la sécurité et la longévité de l'équipement : Traitez le système de refroidissement par eau comme la caractéristique de sécurité la plus critique du four, en veillant à ce que son débit et sa température soient toujours surveillés.
- Si votre objectif principal est la qualité du processus : Une enceinte de four stable et correctement refroidie offre l'environnement constant nécessaire à des résultats de traitement thermique reproductibles.
- Si votre objectif principal est la trempe rapide des pièces : Reconnaissez que l'efficacité de votre système de refroidissement par eau limite directement la vitesse à laquelle le système de trempe par gaz peut refroidir vos pièces.
En fin de compte, le système de refroidissement par eau est ce qui permet à un four sous vide de gérer en toute sécurité les températures extrêmes et de fonctionner de manière fiable.
Tableau récapitulatif :
| Fonction | Avantage clé | Composant protégé |
|---|---|---|
| Maintient l'intégrité du joint sous vide | Prévient les fuites et l'oxydation | Joints toriques et brides |
| Préserve l'intégrité structurelle | Évite la déformation et les dommages | Enceinte de four en acier |
| Protège les composants critiques | Assure un fonctionnement continu | Traversées de puissance et éléments chauffants |
| Soutient le système de trempe par gaz | Permet un refroidissement rapide des pièces | Échangeur de chaleur et circulation de gaz |
