À la base, un four tubulaire à haute température est un outil de précision pour le traitement thermique. C'est un type spécialisé de chauffage électrique qui utilise des serpentins chauffants enroulés autour d'un tube cylindrique pour créer un environnement de température extrêmement stable et uniforme. Cette chambre contrôlée est utilisée dans la recherche scientifique et la production industrielle pour synthétiser, purifier et tester des matériaux dans des conditions thermiques précises.
La véritable valeur d'un four tubulaire ne réside pas simplement dans sa capacité à atteindre des températures élevées, mais dans sa capacité à créer un environnement thermique précisément contrôlé, uniforme et souvent spécifique à une atmosphère. Ce niveau de contrôle permet la synthèse de matériaux avancés, la purification et le développement de processus.
Comment un four tubulaire assure un chauffage de précision
L'efficacité d'un four tubulaire provient de la synthèse de ses éléments chauffants et de son système de contrôle intelligent. Ces composants travaillent ensemble pour fournir non seulement de la chaleur, mais aussi des profils thermiques prévisibles et reproductibles.
Le mécanisme de chauffage principal
Un four tubulaire génère de la chaleur via des serpentins à haute résistance enroulés autour d'un tube en céramique. Lorsque l'électricité traverse ces serpentins, ils chauffent et rayonnent de l'énergie thermique vers l'intérieur, chauffant le tube de processus et tout échantillon placé à l'intérieur.
La conception cylindrique est intentionnelle, car elle aide à concentrer cette énergie radiante pour créer une zone thermique uniforme le long de l'axe central du tube.
Le rôle du contrôleur PID
La régulation de la température est gérée par un contrôleur PID (Proportionnel-Intégral-Dérivé) avancé. Considérez-le comme le cerveau du four.
Il surveille continuellement la température via un thermocouple et effectue des ajustements constants et minutieux de la puissance fournie aux serpentins chauffants. Cela évite les dépassements et les baisses de température, garantissant que la température du processus reste exceptionnellement stable.
Atteindre l'uniformité de la température avec un contrôle multi-zones
Bien qu'un seul ensemble de serpentins puisse chauffer un tube, les fours plus avancés disposent d'un contrôle multi-zones. Ces modèles ont plusieurs zones de chauffage indépendantes le long de la longueur du tube.
Chaque zone possède son propre contrôleur et son propre thermocouple, permettant au système de compenser les pertes de chaleur naturelles aux extrémités du tube. Cela assure une zone chaude beaucoup plus grande et plus parfaitement uniforme, ce qui est essentiel pour des résultats cohérents avec des échantillons plus grands ou des processus plus longs.
Applications clés dans la recherche et l'industrie
Le contrôle précis offert par les fours tubulaires les rend indispensables pour un large éventail d'applications sophistiquées.
Synthèse avancée de matériaux
Les fours tubulaires sont essentiels pour la création de matériaux de nouvelle génération comme le graphène, les nanotubes de carbone et d'autres nanomatériaux. Ces processus nécessitent souvent non seulement des températures élevées, mais aussi des atmosphères strictement contrôlées (par exemple, gaz inerte ou vide), ce que l'environnement du tube scellé facilite.
Renforcement et modification des matériaux
Des processus comme le recuit sont utilisés pour soulager les contraintes internes dans les matériaux, les rendant plus solides et moins fragiles. La capacité d'un four tubulaire à monter lentement à une température spécifique, à la maintenir pendant une durée déterminée, puis à refroidir à un rythme contrôlé est essentielle pour un recuit réussi.
Purification et traitement chimique
En chimie, les fours tubulaires sont utilisés pour purifier des composés ou synthétiser des produits chimiques par des processus tels que la calcination ou le dépôt chimique en phase vapeur (CVD). Le tube scellé empêche la contamination et permet l'introduction de gaz réactifs spécifiques.
Applications de films minces et de revêtements
Le four fournit l'énergie thermique nécessaire pour le durcissement des revêtements sur les fils ou le développement de films minces sur des substrats. La chaleur uniforme garantit que le revêtement ou le film est cohérent sur toute la surface du matériau traité.
Comprendre les compromis opérationnels
Bien qu'il soit puissant, un four tubulaire est un instrument spécialisé avec des considérations opérationnelles qui doivent être respectées pour obtenir les résultats souhaités et assurer la sécurité.
Le choix crucial du matériau du tube
Le tube de processus n'est pas un composant universel. Le matériau du tube — généralement le quartz, l'alumine ou la mullite — détermine la température de fonctionnement maximale et la compatibilité chimique. L'utilisation du mauvais tube peut entraîner des dommages à l'équipement, une défaillance du processus ou une contamination de l'échantillon.
Le contrôle de l'atmosphère nécessite des systèmes externes
Un four tubulaire fournit la chambre scellée, mais il ne crée pas intrinsèquement un vide ni n'alimente en gaz de processus. L'obtention d'un environnement inerte, réactif ou sous vide nécessite la connexion de pompes à vide externes, de lignes de gaz et de contrôleurs de débit. Le four facilite simplement l'environnement que vous créez.
Les taux de montée en température et de refroidissement ne sont pas instantanés
Les termes « taux de montée en température rapide » et « refroidissement programmable » sont relatifs. Le chauffage et le refroidissement d'une chambre en céramique dense prennent du temps. Bien que programmables, ces taux sont limités par les lois de la thermodynamique et la masse des composants du four. Cela doit être pris en compte dans la planification du processus.
Faire le bon choix pour votre objectif
La sélection et l'utilisation efficace d'un four tubulaire dépendent entièrement de la compréhension de votre objectif principal.
- Si votre objectif principal est la synthèse de matériaux (par exemple, nanomatériaux) : Privilégiez un four avec un excellent contrôle multi-zones et des ports robustes pour la gestion du vide et des gaz afin d'assurer la répétabilité du processus.
- Si votre objectif principal est le traitement thermique général (par exemple, recuit) : Un four avec une grande zone chaude garantie uniforme et une programmation de profil de température simple et fiable est le plus critique.
- Si votre objectif principal est le traitement chimique de haute pureté : Assurez-vous que le matériau du tube du four est complètement inerte à vos produits chimiques aux températures de processus et que le système a des joints étanches.
En fin de compte, un four tubulaire vous permet de gérer précisément l'énergie thermique, transformant une force fondamentale en un outil puissant pour l'innovation.
Tableau récapitulatif :
| Aspect | Détails |
|---|---|
| Fonction principale | Traitement thermique de précision avec un contrôle de température stable et uniforme |
| Composants clés | Serpentins chauffants, contrôleur PID, contrôle multi-zones, tube de processus |
| Applications principales | Synthèse de matériaux (par exemple, graphène), recuit, purification, développement de films minces |
| Considérations opérationnelles | Sélection du matériau du tube, contrôle de l'atmosphère via des systèmes externes, taux de montée/descente en température contrôlés |
Débloquez la précision de vos processus thermiques avec KINTEK
Tirant parti d'une R&D exceptionnelle et d'une fabrication interne, KINTEK fournit à divers laboratoires des solutions avancées de fours à haute température. Notre gamme de produits, comprenant des fours à moufle, des fours tubulaires, des fours rotatifs, des fours sous vide et sous atmosphère, et des systèmes CVD/PECVD, est complétée par notre forte capacité de personnalisation approfondie pour répondre précisément aux exigences expérimentales uniques. Que vous synthétisiez des nanomatériaux, recuisiez des métaux ou développiez des films minces, nous fournissons des solutions fiables et adaptées pour des résultats supérieurs.
Contactez-nous dès aujourd'hui pour discuter de la manière dont nos fours peuvent améliorer votre recherche et votre efficacité de production !

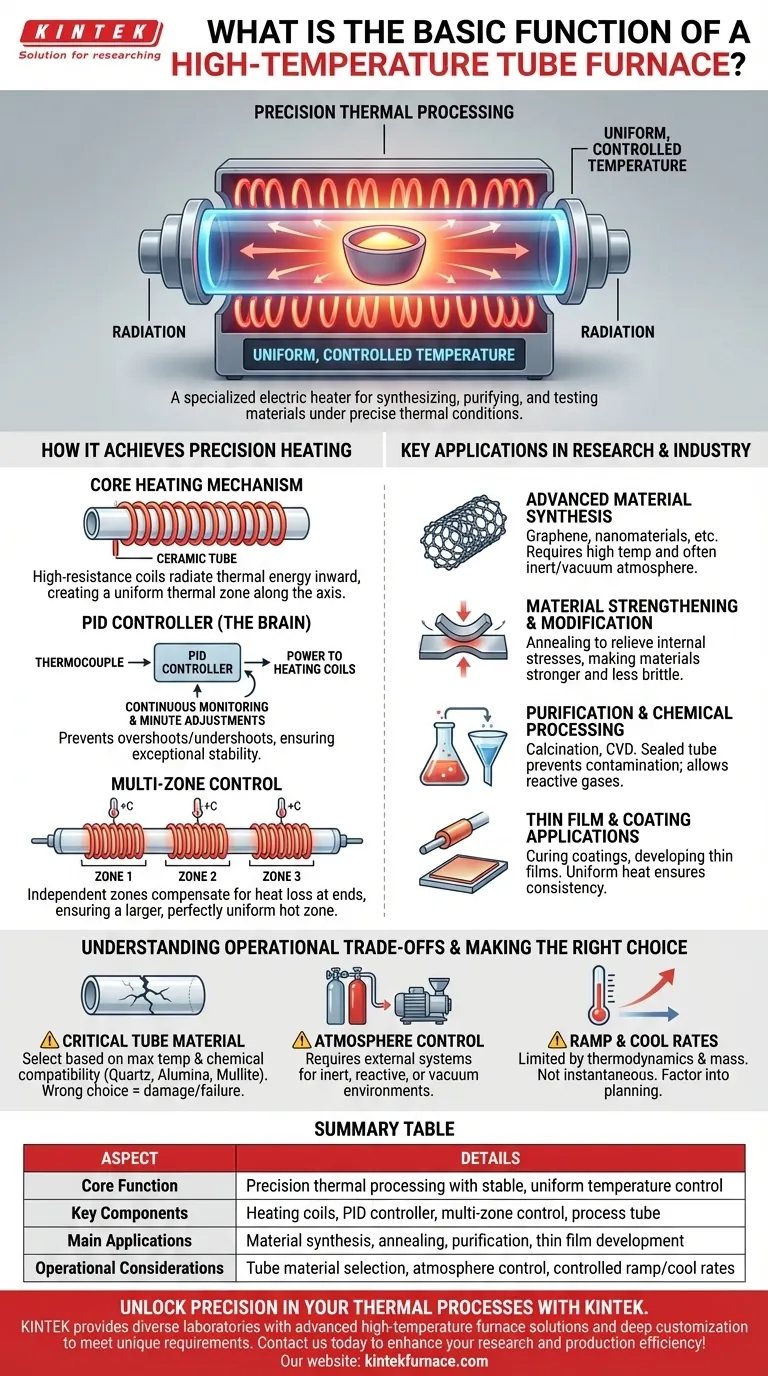

Guide Visuel
