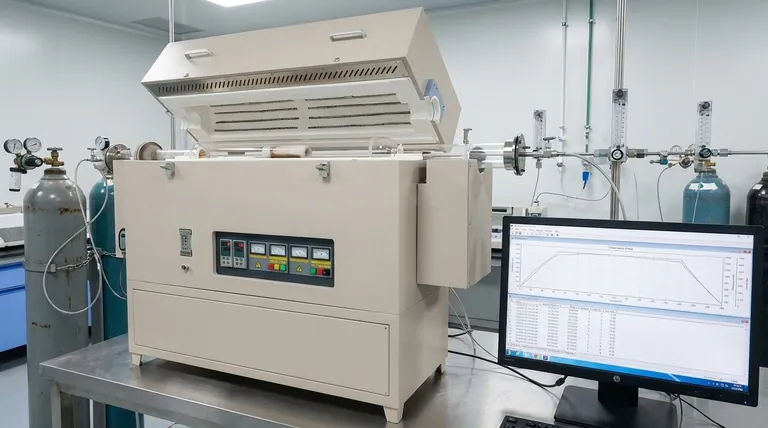

À la base, un four tubulaire offre trois catégories de contrôle : des panneaux électroniques intégrés pour la gestion directe de la température, un logiciel basé sur PC pour la programmation avancée et l'enregistrement des données, et des systèmes dédiés pour une gestion précise de l'atmosphère et des gaz. Ces options vous permettent de faire évoluer la capacité du four du simple chauffage à des processus complexes, automatisés et hautement documentés.
Le choix d'un système de contrôle n'est pas seulement une question de réglage de la température. C'est une décision stratégique qui définit la précision, la répétabilité et la sécurité de l'ensemble de votre processus thermique, du traitement thermique de base à la synthèse de matériaux sophistiquée sous atmosphères contrôlées.
La Fondation : Contrôle de la Température de Base
La fonction la plus fondamentale de tout four tubulaire est d'atteindre et de maintenir une température spécifique. Le système de contrôle standard est conçu pour faire exactement cela avec une grande fiabilité.
Contrôleurs Électroniques Intégrés
Presque tous les fours tubulaires sont équipés d'un contrôleur électronique monté sur panneau. C'est l'interface utilisateur principale pour régler la température cible (point de consigne) et, dans de nombreux cas, pour programmer de simples rampes de chauffage et de refroidissement (rampes) et des temps de maintien (palier).
Ces contrôleurs peuvent gérer des configurations à zone unique, où toute la longueur chauffée est maintenue à une seule température, ou des configurations multi-zones plus complexes. Le contrôle multi-zone utilise plusieurs contrôleurs et capteurs indépendants pour créer un profil de température hautement uniforme ou un gradient de température spécifique à travers l'échantillon.
Protection contre les Surchauffes
En tant que caractéristique de sécurité essentielle, la plupart des fours comprennent un contrôleur de surchauffe séparé. Ce système indépendant surveille la température du four et coupe automatiquement l'alimentation des éléments chauffants s'il dépasse une limite de sécurité définie par l'utilisateur, protégeant ainsi le four et l'utilisateur.
Composants Clés du Contrôle
Le système de contrôle fonctionne en lisant les données d'un capteur de température (généralement un thermocouple) placé dans la zone chauffée. Le contrôleur régule ensuite la puissance envoyée aux éléments chauffants (tels que Kanthal, SiC ou MoSi2) pour correspondre précisément au point de consigne.
Contrôle Avancé des Processus : Au-delà de la Température
Pour les applications nécessitant plus qu'une simple chaleur stable, les systèmes avancés ajoutent des couches d'automatisation, de gestion des données et de contrôle de l'atmosphère.
Logiciel d'Acquisition de Données et de Contrôle (DACS)
Le logiciel basé sur PC représente un bond significatif en capacité. Un DACS vous permet de concevoir, programmer et exécuter des profils thermiques complexes comportant de nombreuses étapes directement depuis un ordinateur.
Ses principaux avantages sont la programmabilité, le contrôle à distance et l'enregistrement des données. Ceci est essentiel pour les processus qui doivent être hautement répétables ou qui nécessitent une documentation détaillée à des fins de contrôle qualité et de recherche.
Contrôle de l'Atmosphère (Gaz et Vide)
De nombreux processus nécessitent un chauffage dans des conditions atmosphériques spécifiques. Les systèmes de contrôle avancés s'intègrent aux systèmes de distribution de gaz et de vide pour gérer cet environnement avec précision.
Cela peut inclure l'utilisation de débitmètres massiques pour mélanger plusieurs gaz afin de créer une atmosphère inerte ou réductrice, ou le contrôle d'une pompe à vide pour atteindre des pressions aussi basses que 10⁻⁵ torr.
Systèmes de Gestion des Gaz Spécialisés
Pour les applications utilisant des gaz complexes ou dangereux, un système de gestion des gaz dédié (tel que SIMGAS4) offre le plus haut niveau de contrôle et de sécurité. Ces systèmes sont entièrement programmables et peuvent être configurés avec des protocoles de sécurité automatisés et des alertes pour gérer le débit de gaz avec précision.
Comprendre les Compromis
Le choix du bon système de contrôle implique d'équilibrer la capacité et la complexité. Chaque option présente un ensemble différent d'avantages et de considérations.
Simplicité contre Capacité
Un contrôleur électronique standard est intuitif, robuste et parfaitement adapté aux tâches de chauffage simples. Les systèmes basés sur logiciel offrent une puissance immense pour l'automatisation et la collecte de données, mais viennent avec une courbe d'apprentissage plus raide et nécessitent un PC dédié.
Intégrité des Données et Répétabilité
Si votre processus exige une documentation stricte pour la certification ou la publication, un DACS est non négociable. Il fournit un journal complet horodaté de tous les paramètres du processus, garantissant que vos résultats sont vérifiables et répétables d'une manière que la journalisation manuelle ne peut égaler.
Coût et Intégration
Les options de contrôle avancées, y compris les configurations multi-zones, les logiciels et les systèmes de gestion des gaz, augmentent le coût initial et la complexité de l'installation du four. Cependant, cet investissement est souvent justifié par le contrôle accru du processus, la sécurité et une réduction de la surveillance manuelle.
Sélectionner le Bon Système de Contrôle pour Votre Objectif
Votre choix doit être guidé par les exigences spécifiques de votre application.
- Si votre objectif principal est un chauffage simple et constant : Un contrôleur électronique standard à zone unique avec protection contre les surchauffes est la solution la plus fiable et la plus rentable.
- Si votre objectif principal est des profils thermiques complexes et l'enregistrement des données : Un système doté d'un logiciel d'acquisition de données et de contrôle (DACS) est essentiel pour la programmation, l'automatisation et la documentation du processus.
- Si votre objectif principal est un contrôle précis de l'atmosphère : Vous avez besoin d'un système qui intègre des débitmètres massiques pour le mélange de gaz ou une pompe à vide turbo, le tout géré par une interface logicielle avancée.
En fin de compte, adapter le système de contrôle à vos besoins opérationnels est la clé pour libérer tout le potentiel de votre four tubulaire.
Tableau Récapitulatif :
| Option de Contrôle | Fonctionnalités Clés | Idéal Pour |
|---|---|---|
| Contrôleurs Électroniques Intégrés | Réglage direct de la température, rampes, paliers, protection contre les surchauffes | Tâches de chauffage simples et constantes |
| Logiciel Basé sur PC (DACS) | Programmation avancée, enregistrement des données, contrôle à distance, automatisation | Profils thermiques complexes et documentation stricte |
| Gestion de l'Atmosphère et des Gaz | Débitmètres massiques, systèmes de vide, protocoles de sécurité | Contrôle précis de l'atmosphère pour les environnements inertes ou réducteurs |
Prêt à optimiser vos processus thermiques avec le bon contrôle de four tubulaire ? KINTEK tire parti d'une R&D exceptionnelle et d'une fabrication interne pour fournir des solutions de fours haute température avancées, y compris des fours Mufl, Tubulaires, Rotatifs, à Vide et à Atmosphère, ainsi que des systèmes CVD/PECVD. Notre solide capacité de personnalisation approfondie garantit que nous répondons précisément à vos exigences expérimentales uniques, améliorant la précision, la répétabilité et la sécurité. Contactez-nous dès aujourd'hui pour discuter de la manière dont nous pouvons soutenir les besoins de votre laboratoire !
