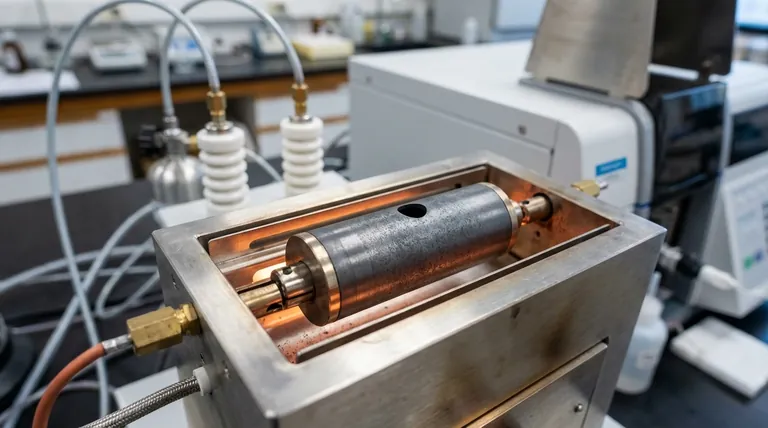

À la base, un four à graphite est un petit tube de graphite creux. Il mesure généralement environ 50 mm (2 pouces) de long et 6 mm (0,25 pouce) de diamètre, avec un petit trou au centre de la paroi supérieure pour l'introduction de l'échantillon. Ce four est placé sur le trajet lumineux d'un spectrophotomètre d'absorption atomique (AA), permettant au rayonnement de passer directement sur toute sa longueur.
La conception physique simple du four à graphite – un petit tube chauffé par résistance – est trompeuse. Il s'agit d'un micro-four hautement sophistiqué, conçu pour contenir et concentrer un échantillon, créant une vapeur atomique dense pour atteindre une sensibilité analytique maximale.
La fonction principale : Créer un nuage atomique confiné
Le but du four est de transformer un minuscule échantillon liquide en un nuage d'atomes libres à l'état fondamental, capables d'absorber la lumière. Ses caractéristiques physiques sont toutes au service de cet objectif.
Le tube de graphite
Le corps principal est un tube en graphite de haute pureté, revêtu de pyrolyse. Ce matériau est choisi pour sa capacité à supporter des températures extrêmes (jusqu'à 3000 °C) et sa résistance électrique élevée, ce qui lui permet de chauffer rapidement lorsqu'un courant est appliqué.
L'orifice d'introduction de l'échantillon
Un petit trou, généralement de 1 à 2 mm de diamètre, est percé dans la partie supérieure du tube. Cela permet à la pointe d'une pipette d'échantillonneur automatique de pénétrer et de déposer un volume précis, de taille microlitrique, d'échantillon sur la surface interne du tube.
Le trajet optique
La forme creuse et cylindrique du tube est essentielle. Il sert de cuvette ou de cellule d'absorption. La lumière de la lampe source de l'instrument est dirigée à travers le tube d'un bout à l'autre, créant une longueur de trajet définie pour la mesure.
Comment la conception permet l'atomisation
La structure physique du four permet un processus de chauffage multi-étapes précisément contrôlé, impossible à réaliser avec d'autres méthodes comme l'AA à flamme.
Contacts électriques
Le four est maintenu entre deux contacts électriques. Lorsque l'instrument applique un courant élevé, la résistance naturelle du tube le fait chauffer presque instantanément. Cela permet une séquence programmée d'étapes de température.
Le programme de température
L'échantillon n'est pas atomisé instantanément. D'abord, il est doucement séché pour éliminer le solvant. Ensuite, il est incinéré (ou pyrolysé) à une température plus élevée pour brûler les composants organiques de la matrice. Enfin, la température est rapidement augmentée à l'étape d'atomisation, où l'analyte d'intérêt est vaporisé en un nuage dense d'atomes libres.
Un environnement inerte
Pendant le fonctionnement, le four est constamment purgé avec un gaz inerte, généralement l'argon. Cela a deux objectifs clés : cela empêche le tube de graphite chaud de brûler en présence d'air, et cela aide à balayer la fumée et la matrice vaporisée pendant l'étape de calcination.
Comprendre les compromis
La conception du four offre des avantages incroyables mais introduit également des limitations spécifiques par rapport à d'autres techniques d'absorption atomique.
Avantage : Sensibilité supérieure
L'avantage clé du four est sa capacité à contenir les atomes. Dans l'AA à flamme, les atomes traversent la flamme et se dispersent rapidement. Dans un four à graphite, la vapeur atomique est confinée dans le petit tube pendant une seconde ou plus, augmentant considérablement le signal d'absorption et fournissant des limites de détection 100 à 1000 fois meilleures que l'AA à flamme.
Inconvénient : Temps d'analyse plus lent
Chaque mesure nécessite un programme de température complet – séchage, calcination, atomisation et refroidissement – ce qui peut prendre 2 à 3 minutes par échantillon. C'est significativement plus lent que les lectures quasi-instantanées de l'AA à flamme.
Inconvénient : Potentiel d'interférences
Parce que la matrice de l'échantillon entier est chauffée dans un espace confiné, le potentiel d'interférences chimiques et spectrales est plus élevé que dans une flamme. Un développement de méthode minutieux est nécessaire pour atténuer ces effets.
L'importance de la conception
Les caractéristiques physiques du four à graphite sont directement liées à son objectif et à ses performances analytiques.
- Si votre objectif principal est l'analyse d'ultra-traces : La petite conception fermée du four est sa plus grande force, concentrant les atomes pour atteindre des limites de détection de l'ordre du partie par milliard (ppb) ou moins.
- Si votre objectif principal est de comprendre la mesure : Le tube creux définit le trajet optique pour l'absorption, tandis que les propriétés matérielles du graphite permettent le chauffage rapide et contrôlé, essentiel à l'ensemble du processus.
En fin de compte, le four à graphite est un environnement miniature à haute température conçu dans un seul but : maximiser l'interaction entre la lumière et les atomes d'intérêt.
Tableau récapitulatif :
| Caractéristique | Description |
|---|---|
| Matériau du tube | Graphite de haute pureté, revêtu de pyrolyse pour les hautes températures et la résistance électrique |
| Dimensions du tube | Environ 50 mm de long, 6 mm de diamètre |
| Port d'échantillon | Trou de 1 à 2 mm pour une introduction précise de l'échantillon microlitrique |
| Trajet optique | Tube creux servant de cuvette pour l'absorption de la lumière |
| Mécanisme de chauffage | Chauffage résistif via des contacts électriques pour un contrôle rapide de la température |
| Environnement inerte | Purge d'argon pour prévenir la combustion et éliminer la matrice |
| Avantage clé | Sensibilité supérieure avec des limites de détection 100 à 1000 fois meilleures que l'AA à flamme |
| Inconvénient clé | Temps d'analyse plus lent (2-3 minutes par échantillon) |
