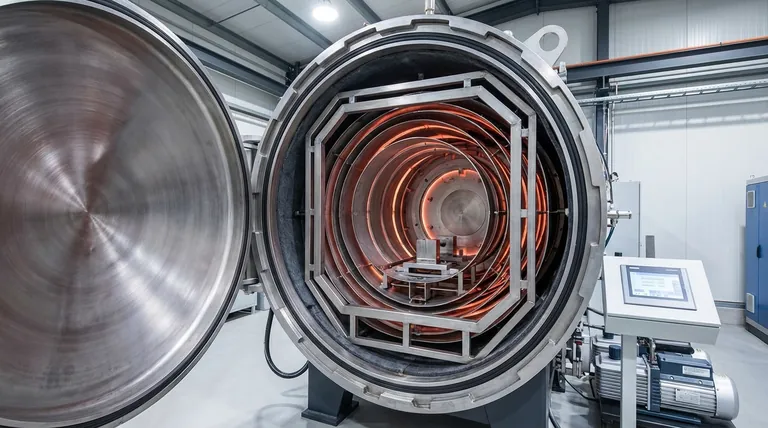

En bref, la chambre de chauffage d'un four de recuit sous vide est généralement construite avec un cadre structurel en acier inoxydable. À l'intérieur, elle est équipée d'éléments chauffants et entourée de plusieurs couches de boucliers thermiques, qui servent d'isolation. La configuration la plus courante utilise des tubes chauffants en graphite et des écrans thermiques en feutre de graphite, bien qu'une alternative entièrement métallique soit également largement disponible pour des applications spécifiques.
La conception d'une chambre de chauffage est un équilibre délibéré entre l'efficacité thermique, le coût et la compatibilité des matériaux. Le choix essentiel n'est pas seulement les matériaux utilisés, mais pourquoi ils sont choisis — principalement la décision entre une construction standard en graphite et une construction tout métal spécialisée pour éviter la contamination des matériaux.
Déconstruction de la Chambre de Chauffage
Pour comprendre le four, nous devons d'abord décomposer la chambre de chauffage en ses composantes fonctionnelles de base. Chaque partie sert un objectif distinct et vital dans la création d'un environnement sous vide contrôlé à haute température.
Le Cadre Structurel
L'épine dorsale de la chambre est presque toujours un cadre en acier inoxydable. Cela fournit l'intégrité structurelle nécessaire pour supporter les composants internes et résister à la différence de pression lorsqu'il est sous vide. Son rôle principal est le support et le confinement.
Le Bouclier Thermique (Isolation)
Contrairement aux fours conventionnels qui utilisent de la fibre ou de la brique, un four sous vide nécessite une isolation qui fonctionne dans le vide. Ceci est accompli avec des boucliers thermiques multicouches qui réfléchissent l'énergie thermique vers la zone chaude.
Il existe deux types principaux :
- Feutre de Graphite : C'est le choix le plus courant. Des couches de feutre de graphite sont extrêmement efficaces à haute température, durables et relativement rentables.
- Boucliers Tout Métal : Pour les applications exigeant une grande pureté, les boucliers sont fabriqués à partir de métaux réfléchissants comme le molybdène ou l'acier inoxydable. Cette conception évite les particules de carbone microscopiques que le graphite peut libérer.
Les Éléments Chauffants
Les éléments sont responsables de la production de chaleur, qui est transférée à la pièce principalement par rayonnement dans l'environnement sous vide.
Ils sont stratégiquement disposés autour de la pièce pour assurer une distribution uniforme de la température. Les types courants comprennent :
- Tubes Chauffants en Graphite : Ils sont efficaces, robustes et relativement simples à installer et à entretenir, ce qui en fait un choix populaire pour les fours à usage général.
- Éléments de Résistance Électrique : D'autres conceptions peuvent utiliser des fils chauffants ou des éléments spécialisés fabriqués à partir de matériaux tels que le disiliciure de molybdène (MoSi2) ou le carbure de silicium (SiC).
Le Rôle de la Chambre dans le Système Global
La chambre de chauffage n'opère pas de manière isolée. Elle est le cœur d'un système plus vaste, et sa conception est profondément intégrée aux autres fonctions critiques du four.
Interaction avec le Système de Vide
La chambre est le vaisseau qui maintient le vide. Tous les composants internes — le cadre, les boucliers et les éléments chauffants — doivent être fabriqués à partir de matériaux présentant de faibles propriétés de dégazage pour permettre aux pompes à vide (mécaniques, à diffusion, etc.) d'atteindre et de maintenir la basse pression requise.
Interaction avec le Système de Refroidissement
Après le cycle de chauffage, la pièce doit être refroidie de manière contrôlée. La chambre est conçue pour fonctionner avec le système de refroidissement, qui peut impliquer de remplir à nouveau la chambre avec un gaz inerte de haute pureté (comme l'argon ou l'azote) ou de faire circuler un liquide de refroidissement à travers une chemise de refroidissement à eau intégrée au corps du four.
Comprendre les Compromis : Graphite contre Tout Métal
Le choix de conception le plus significatif pour une chambre de chauffage est la sélection entre des internes en graphite et tout métal. Cette décision est entièrement dictée par les matériaux en cours de traitement et le niveau de pureté requis.
Pourquoi Choisir le Graphite ?
Une chambre de chauffage à base de graphite est la norme de l'industrie pour une raison. Elle offre d'excellentes performances à haute température, est très durable et offre le meilleur rapport qualité-prix pour un large éventail d'applications, y compris le recuit de la plupart des alliages d'acier, des aciers inoxydables et des alliages de cuivre.
Le Cas d'une Chambre Tout Métal
Une chambre tout métal est spécifiée lorsque la contamination par le carbone est une préoccupation critique. Certains matériaux, tels que les alliages de titane et d'autres métaux réactifs ou réfractaires, peuvent être compromis par les traces de carbone présentes dans une chambre en graphite. Dans ces cas, une « zone chaude » à base de molybdène est nécessaire pour maintenir la pureté du matériau.
La Compatibilité des Matériaux est Clé
Le choix n'est pas de savoir lequel est « meilleur » mais lequel est approprié pour le matériau. Le traitement du titane dans un four à graphite peut entraîner une contamination de surface, tandis que le traitement de l'acier général dans un four tout métal coûteux n'apporte aucun avantage tangible.
Choisir la Bonne Construction pour Votre Application
Votre décision finale doit être alignée sur les matériaux spécifiques que vous avez l'intention de traiter et vos objectifs opérationnels.
- Si votre objectif principal est le recuit à usage général des aciers, du cuivre ou des alliages non réactifs : Une chambre de chauffage à base de graphite est le choix standard, le plus rentable et le plus fiable.
- Si votre objectif principal est le traitement de haute pureté du titane, des métaux des terres rares ou d'autres matériaux sensibles au carbone : Une chambre tout métal (par exemple, en molybdène) est un investissement nécessaire pour prévenir la contamination du produit et assurer l'intégrité métallurgique.
- Si votre objectif principal est la facilité de maintenance et un temps de fonctionnement élevé : Les deux conceptions modernes sont robustes, mais les éléments chauffants en graphite sont souvent considérés comme plus simples et moins coûteux à remplacer.
En fin de compte, la construction de la chambre de chauffage permet directement les avantages uniques du recuit sous vide, protégeant les matériaux de l'oxydation et assurant un processus thermique propre et contrôlé.
Tableau Récapitulatif :
| Composant | Matériaux Clés | Fonction Principale |
|---|---|---|
| Cadre Structurel | Acier inoxydable | Fournit un support et résiste à la pression du vide |
| Bouclier Thermique | Feutre de graphite ou tout métal (ex: molybdène) | Isole et réfléchit la chaleur dans l'environnement sous vide |
| Éléments Chauffants | Tube en graphite ou résistance électrique (ex: MoSi2, SiC) | Génère de la chaleur par rayonnement pour une température uniforme |
