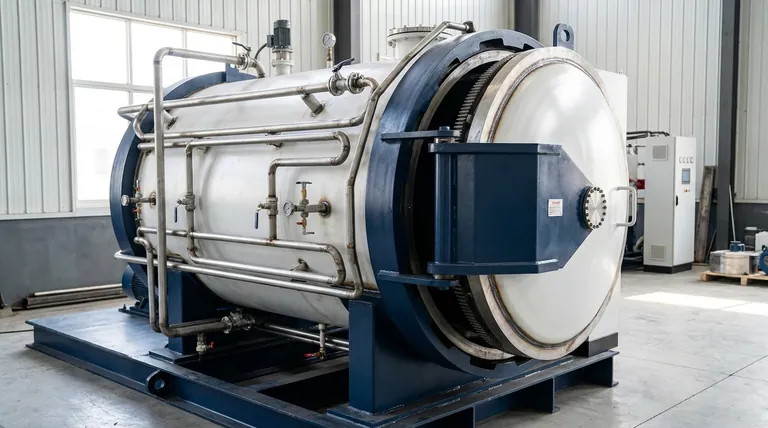

Le corps d'un four sous vide est fondamentalement une enceinte renforcée et scellée, conçue pour des conditions extrêmes. Il est généralement construit par soudage et emboutissage de plaques d'acier à haute résistance pour former une chambre cylindrique ou rectangulaire. La caractéristique la plus critique de cette construction est une double paroi, ou conception à « chemise d'eau », qui permet une gestion précise de la température et assure l'intégrité structurelle sous vide.
Le principe fondamental derrière la construction d'un four sous vide n'est pas seulement le confinement, mais le contrôle. Son corps en acier à double paroi, refroidi à l'eau, est spécifiquement conçu pour gérer simultanément l'immense pression atmosphérique extérieure, contenir la chaleur interne extrême et maintenir un vide pur et sans contamination.
Les composants essentiels de la construction
Le corps d'un four sous vide, souvent appelé chambre ou coque du four, est plus qu'une simple boîte en acier. C'est un système intégré où chaque composant joue un rôle essentiel.
La coque scellée du four
La structure principale est la coque scellée du four. Elle est fabriquée à partir de plaques d'acier à haute résistance, choisies pour leur capacité à résister à d'importantes différences de pression et aux fluctuations de température sans se déformer.
Les plaques sont découpées, formées avec précision, puis soudées ensemble pour créer une enceinte étanche à l'air. La qualité de ces soudures est primordiale pour la capacité du four à atteindre et à maintenir un vide poussé.
La double chemise d'eau
La caractéristique déterminante de la plupart des corps de fours sous vide est la double chemise d'eau. Cela signifie que le four possède une paroi interne et une paroi externe.
L'espace entre ces deux parois en acier est un canal pour la circulation continue d'eau de refroidissement. Ce refroidissement actif est essentiel pour maintenir la coque extérieure à température ambiante ou proche, même lorsque l'intérieur dépasse 1000 °C.
Cette conception protège l'intégrité structurelle de l'acier, empêche les joints de se dégrader sous l'effet de la chaleur et assure la sécurité des opérateurs et des équipements environnants.
La porte du four
La porte du four est construite avec la même conception à double chemise d'eau que le corps. C'est un composant lourd et robuste qui doit former un joint parfait lorsqu'il est fermé.
Elle utilise souvent un mécanisme à crémaillère ou un système hydraulique pour garantir qu'elle peut être ouverte et fermée en douceur malgré son poids. Le joint lui-même est généralement réalisé à l'aide de joints toriques ou de brides haute température spécialisés qui sont comprimés lorsque la porte est verrouillée.
Pourquoi cette conception est essentielle pour les opérations sous vide
La construction spécifique du corps du four est une solution directe aux défis posés par le traitement sous vide à haute température.
Maintien de l'intégrité du vide
Lorsque l'air est retiré de la chambre, l'extérieur du four est soumis à toute la force de la pression atmosphérique (environ 14,7 psi au niveau de la mer). La coque en acier renforcé est conçue pour résister à cette pression externe constante sans se déformer.
Gestion de la chaleur extrême
Les éléments chauffants à l'intérieur du four, souvent en graphite ou en molybdène, génèrent une chaleur radiante intense. La chemise d'eau agit comme un échangeur de chaleur continu, évacuant cette énergie thermique du corps extérieur et l'empêchant de surchauffer.
Prévention de la contamination
Le but principal d'un four sous vide est de traiter des matériaux sans qu'ils réagissent avec l'oxygène ou d'autres gaz présents dans l'air. La construction soudée et étanche à l'air est ce qui permet d'éliminer pratiquement tout l'air et de créer l'environnement ultra-propre nécessaire pour des processus tels que le recuit, le brasage et la carburation sous vide.
Comprendre les compromis et les variations
Bien que la chambre en acier à chemise d'eau soit courante, il est important de comprendre son contexte et les alternatives existantes.
Fours à chambre par rapport aux fours à tube
La conception décrite ci-dessus concerne un « four à chambre ». Un autre type, le four à tube sous vide, est souvent utilisé pour des expériences plus petites.
Dans cette conception, un tube en céramique (quartz ou corindon) sert de récipient sous vide primaire. Le « corps du four » est alors la structure de chauffage et d'isolation construite autour de ce tube. Ceci est moins robuste pour une utilisation industrielle mais permet une manipulation plus facile des échantillons en laboratoire.
Complexité et coût de la construction
La conception à double paroi et refroidie à l'eau est nettement plus complexe et coûteuse à fabriquer qu'une chambre simple. Elle nécessite des soudures de précision, des tests d'étanchéité et tout un sous-système de pompage et de circulation d'eau.
Dépendance au système de vide
Le corps du four n'est qu'une partie de l'équation. Sa conception doit s'intégrer parfaitement au système de vide, qui comprend une série de pompes et de manomètres nécessaires pour évacuer la chambre. Le corps doit comporter des orifices robustes et étanches pour connecter ces composants critiques.
Faire le bon choix pour votre objectif
La construction d'un four sous vide est directement liée à son application prévue. Comprendre la conception vous aide à évaluer sa pertinence pour vos besoins spécifiques.
- Si votre objectif principal est la production industrielle à grande échelle : Le four à chambre en acier à double chemise est la norme de l'industrie pour sa durabilité, sa capacité et sa capacité à gérer des processus exigeants comme la trempe sous vide.
- Si votre objectif principal est la recherche et le développement : Un four à tube sous vide peut offrir une solution plus rentable et plus flexible pour tester de petits échantillons de matériaux.
- Si votre objectif principal est la sécurité et la performance : L'intégrité des soudures de la coque et l'efficacité du système de refroidissement à eau sont les caractéristiques de construction les plus critiques à examiner attentivement.
En fin de compte, le corps du four est un environnement conçu par des ingénieurs, et sa construction permet le contrôle précis de la température et de l'atmosphère requis pour le traitement avancé des matériaux.
Tableau récapitulatif :
| Composant | Caractéristiques clés | Objectif |
|---|---|---|
| Coque scellée du four | Plaques d'acier à haute résistance, soudage de précision | Résiste aux différences de pression et maintient l'intégrité du vide |
| Double chemise d'eau | Parois interne et externe avec eau en circulation | Gère la chaleur, prévient la surchauffe et assure la sécurité structurelle |
| Porte du four | Double chemise d'eau, mécanisme à engrenage/hydraulique, joints haute température | Assure une fermeture étanche et un accès facile |
