À la base, le dépôt chimique en phase vapeur assisté par plasma (PECVD) est une technique de dépôt de couches minces très polyvalente, capable de déposer une vaste gamme de matériaux. Ces matériaux se répartissent en plusieurs catégories clés, notamment les isolants diélectriques comme le dioxyde de silicium (SiO₂) et le nitrure de silicium (Si₃N₄), les semi-conducteurs tels que le silicium amorphe (a-Si), et les revêtements protecteurs comme le carbone de type diamant (DLC). Le procédé peut également être utilisé pour les métaux, divers polymères et des structures hybrides complexes.
La véritable puissance du PECVD ne réside pas seulement dans la variété des matériaux qu'il peut déposer, mais dans sa capacité à le faire à basse température. Cela est dû au fait qu'il utilise un plasma riche en énergie, plutôt qu'une chaleur élevée, pour déclencher les réactions chimiques nécessaires, ce qui le rend compatible avec les substrats sensibles que d'autres méthodes détruiraient.
Les principales catégories de matériaux du PECVD
La polyvalence du PECVD découle de sa capacité à adapter la chimie du processus pour produire des films aux propriétés électriques, mécaniques ou optiques spécifiques. Les matériaux déposés sont fondamentaux pour d'innombrables technologies modernes.
Diélectriques et isolants
C'est l'application la plus courante du PECVD, en particulier en microélectronique. Ces films sont utilisés pour isoler électriquement les couches conductrices les unes des autres.
Les matériaux primaires sont le dioxyde de silicium (SiO₂) et le nitrure de silicium (Si₃N₄). Le SiO₂ est un excellent isolant, tandis que le Si₃N₄ est une barrière supérieure contre l'humidité et la contamination ionique, ce qui en fait une couche de passivation idéale pour protéger le dispositif final. L'oxynitrure de silicium (SiOxNy) combine les propriétés des deux.
Semi-conducteurs
Le PECVD est crucial pour le dépôt de films semi-conducteurs, en particulier sur de grandes surfaces ou sur des substrats qui ne peuvent pas supporter des températures élevées.
Le matériau le plus notable est le silicium amorphe (a-Si), essentiel pour les transistors à couches minces (TFT) utilisés dans les écrans LCD et pour les cellules solaires à grande surface. Le processus permet également un dopage in-situ, où des gaz dopants sont ajoutés pendant le dépôt pour créer directement des couches semi-conductrices de type n ou de type p.
Revêtements protecteurs et conducteurs
Au-delà de l'électronique, le PECVD est utilisé pour créer des films qui améliorent les propriétés physiques d'une surface.
Le carbone de type diamant (DLC) en est un exemple clé. Il crée une surface extrêmement dure, à faible friction et résistante à l'usure, utilisée sur tout, des outils mécaniques aux implants médicaux. Le PECVD peut également déposer certains métaux réfractaires et leurs siliciures, qui servent de couches conductrices ou de barrières de diffusion dans les circuits intégrés.
Polymères et matériaux hybrides
La nature à basse température du PECVD permet le dépôt de films polymères organiques et inorganiques. Ceux-ci ont des utilisations spécialisées, comme la création de surfaces biocompatibles sur des implants médicaux ou la formation de barrières de gaz haute performance pour l'emballage alimentaire.
Pourquoi le PECVD offre une capacité si étendue
Le "quoi" est impressionnant, mais le "pourquoi" est ce qui fait du PECVD une pierre angulaire de la science des matériaux. Les mécanismes du processus sont fondamentalement différents des méthodes thermiques traditionnelles.
Le rôle du plasma, pas seulement de la chaleur
Dans le dépôt chimique en phase vapeur (CVD) conventionnel, des températures élevées (souvent >600°C) sont nécessaires pour décomposer les gaz précurseurs et initier la réaction chimique. Le PECVD génère un plasma, un gaz ionisé contenant des radicaux libres hautement réactifs.
Ces radicaux énergétiques peuvent entraîner la réaction de dépôt à des températures beaucoup plus basses, généralement entre 100°C et 400°C.
Le dépôt à basse température est essentiel
Cette fenêtre de basse température est l'avantage décisif du PECVD. Elle permet le dépôt sur des matériaux qui fondraient, se déformeraient ou seraient autrement endommagés par des processus à haute température.
Cela inclut les plastiques, les circuits intégrés entièrement fabriqués avec des métaux à bas point de fusion comme l'aluminium, et les substrats flexibles pour l'électronique de nouvelle génération.
Propriétés du film réglables
Les caractéristiques finales du film ne sont pas fixes. En contrôlant précisément les paramètres du processus — tels que la composition du gaz, les débits, la pression et la puissance RF — les ingénieurs peuvent ajuster les propriétés du film déposé.
Cela permet un réglage fin de la densité, de la contrainte interne, de l'indice de réfraction et de la résistivité électrique d'un matériau pour répondre aux exigences exactes de l'application.
Comprendre les compromis
Aucune technique n'est sans compromis. Reconnaître les limites du PECVD est essentiel pour prendre une décision éclairée.
Qualité du film vs. CVD thermique
Parce qu'ils sont déposés à des températures plus basses, les films PECVD peuvent parfois avoir une densité plus faible et une teneur en hydrogène plus élevée que les films cultivés avec le CVD thermique à haute température. Cet hydrogène provient des gaz précurseurs (comme le silane, SiH₄) et peut affecter la stabilité électrique du film au fil du temps.
Défis de la couverture conforme
Bien que le PECVD offre une bonne couverture, obtenir une épaisseur parfaitement uniforme sur des topographies complexes à rapport d'aspect élevé (comme des tranchées profondes) peut être plus difficile qu'avec d'autres méthodes de dépôt, telles que le dépôt par couche atomique (ALD).
Dépendance à la chimie des précurseurs
Le processus dépend entièrement de la disponibilité de gaz précurseurs appropriés qui sont volatils et peuvent être efficacement dissociés par le plasma. Cela peut parfois limiter le dépôt de matériaux plus exotiques.
Faire le bon choix pour votre application
Le choix du PECVD dépend entièrement des objectifs de votre projet, des contraintes et des exigences matérielles.
- Si votre objectif principal est l'isolation microélectronique : Le PECVD est la norme industrielle pour le dépôt de couches de passivation de dioxyde de silicium et de nitrure de silicium de haute qualité à des températures qui n'endommageront pas les circuits sous-jacents.
- Si votre objectif principal est la résistance mécanique à l'usure : Le PECVD est la méthode idéale pour appliquer des revêtements de carbone de type diamant (DLC) durs et à faible friction sur les outils, les composants et les dispositifs médicaux.
- Si votre objectif principal est l'électronique flexible ou le photovoltaïque : Le PECVD est essentiel pour le dépôt de silicium amorphe et d'autres matériaux sur du verre de grande surface ou des substrats plastiques sensibles à la température.
- Si votre objectif principal est la pureté et la conformité ultimes du film : Vous devrez peut-être comparer le PECVD avec des processus CVD à plus haute température ou ALD plus lents, en pesant les compromis entre le budget thermique, la vitesse et la qualité du film.
En fin de compte, la capacité du PECVD à déposer un large éventail de matériaux fonctionnels à basse température en fait un outil indispensable et polyvalent dans l'ingénierie et la fabrication modernes.
Tableau récapitulatif :
| Catégorie de matériaux | Exemples clés | Applications principales |
|---|---|---|
| Diélectriques et isolants | SiO₂, Si₃N₄, SiOxNy | Microélectronique, couches de passivation |
| Semi-conducteurs | Silicium amorphe (a-Si) | Transistors à couches minces, cellules solaires |
| Revêtements protecteurs et conducteurs | Carbone de type diamant (DLC), métaux | Résistance à l'usure, implants médicaux |
| Polymères et matériaux hybrides | Polymères organiques | Surfaces biocompatibles, barrières de gaz |
Prêt à améliorer votre laboratoire avec des solutions PECVD avancées ? Chez KINTEK, nous tirons parti d'une R&D exceptionnelle et d'une fabrication interne pour fournir aux laboratoires diversifiés des solutions de fours à haute température, y compris des systèmes CVD/PECVD. Notre forte capacité de personnalisation approfondie garantit que nous pouvons répondre précisément à vos exigences expérimentales uniques. Contactez-nous dès aujourd'hui pour discuter de la manière dont nos systèmes PECVD sur mesure peuvent faire avancer vos innovations !

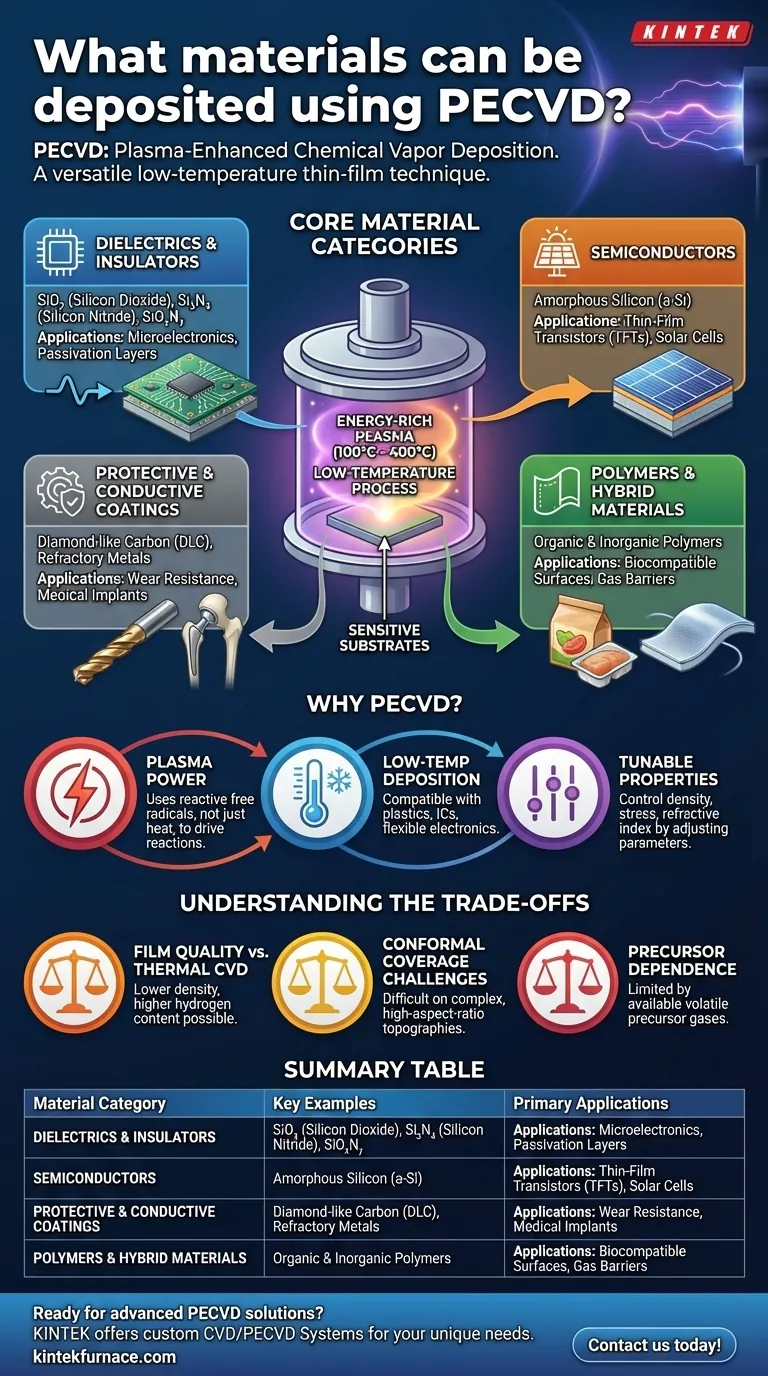

Guide Visuel
