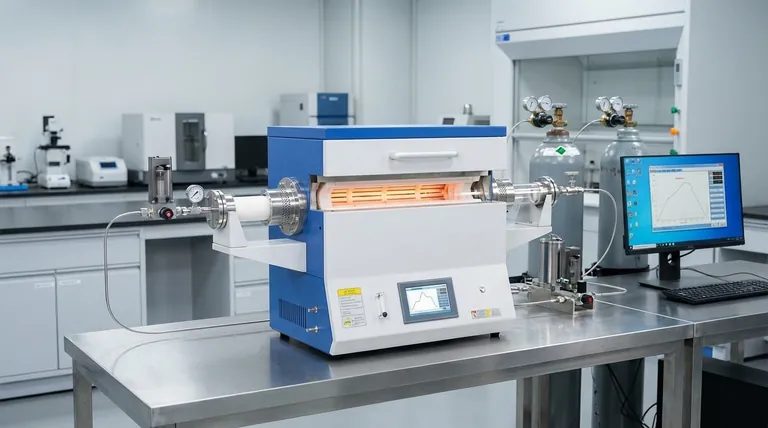

À la base, un four tubulaire à 3 zones est conçu pour les processus thermiques de haute précision comme le recuit flexible et le dépôt chimique en phase vapeur (CVD) à des températures généralement inférieures à 1000 °C. Sa configuration multi-zones est conçue pour créer un environnement de température très uniforme ou spécifiquement profilé, supérieur à ce qu'un four à une seule zone peut réaliser.
Le défi central dans tout four tubulaire est la perte de chaleur aux extrémités du tube. Un four à 3 zones résout ce problème en utilisant deux zones externes "de garde" pour compenser cette perte, garantissant que la grande zone centrale maintient une température exceptionnellement stable et uniforme.
Le problème fondamental : Atteindre une véritable uniformité thermique
Tout processus de chauffage nécessitant une homogénéité sur un échantillon, de la création de films semi-conducteurs au recuit de pièces métalliques, dépend de l'uniformité thermique. Un four à 3 zones est spécifiquement conçu pour maîtriser ce défi.
Pourquoi les fours à une seule zone ont des limites
Dans un four à une seule zone standard, la température est la plus élevée au centre et diminue naturellement vers les extrémités plus froides et ouvertes du tube. Ce phénomène de perte de chaleur réduit la "zone chaude" effective où la température est stable et précise. Pour les grands échantillons ou les processus sensibles, cette zone uniforme limitée est un inconvénient majeur.
La solution à 3 zones : Compenser la perte de chaleur
Un four à 3 zones divise l'élément chauffant en trois sections contrôlées indépendamment : une grande zone centrale et deux zones plus petites à chaque extrémité.
Les zones extérieures agissent comme des chauffages de garde. En les réglant à une température légèrement plus élevée, vous pouvez créer des barrières thermiques qui empêchent la chaleur de s'échapper de la zone centrale. Cela annule efficacement la baisse naturelle de température.
Le résultat : Une zone chaude plus longue et plus plate
Cette compensation crée un profil de température beaucoup plus long, plus plat et plus stable dans la zone centrale. Cela vous permet de traiter des échantillons plus grands ou d'exécuter des processus très sensibles aux variations de température avec une fiabilité bien plus grande.
Principales applications rendues possibles par le contrôle à 3 zones
Le contrôle précis offert par une architecture à 3 zones le rend idéal pour la synthèse et le traitement de matériaux avancés.
Dépôt chimique en phase vapeur (CVD)
En CVD, des gaz précurseurs traversent le tube et réagissent sur un substrat chauffé pour former un film mince. Le taux de cette réaction et la qualité du film résultant dépendent extrêmement de la température. La zone chaude uniforme d'un four à 3 zones assure que le film est déposé uniformément sur l'ensemble du substrat.
Recuit avancé
Le recuit modifie la microstructure d'un matériau pour en améliorer les propriétés. Lors du recuit de grands composants ou de lots de petites pièces, une température uniforme garantit que chaque partie du matériau reçoit exactement le même traitement thermique. Cela prévient les incohérences de dureté, de ductilité ou de propriétés électriques.
Croissance cristalline et congélation à gradient
Un four à 3 zones peut également être programmé pour créer un gradient de température précis en réglant chaque zone à une température cible différente. Ceci est essentiel pour la solidification directionnelle et certains types de croissance cristalline, tels que le transport physique en phase vapeur, où le matériau s'évapore dans une zone chaude et se condense dans une zone plus froide.
Comprendre les compromis
Bien qu'il soit puissant, un four à 3 zones n'est pas toujours le choix nécessaire. Comprendre ses compromis est essentiel pour faire un investissement judicieux.
Complexité et coût accrus
Un four à 3 zones nécessite trois contrôleurs de température et thermocouples séparés. Ce matériel supplémentaire et cette logique de contrôle le rendent intrinsèquement plus complexe et coûteux qu'un modèle à une seule zone comparable.
Quand une seule zone est suffisante
Pour le traitement de très petits échantillons qui s'insèrent confortablement dans la zone chaude naturellement uniforme d'un four à une seule zone, les dépenses et la complexité supplémentaires d'un système à 3 zones peuvent être inutiles.
Horizontal vs autres configurations
Cette conception est distincte des autres types de fours. Les fours verticaux sont mieux adaptés aux processus impliquant la trempe ou la chute d'échantillons, tandis que les fours rotatifs sont conçus pour le traitement continu de poudres et de matériaux en vrac. Le four horizontal à 3 zones est spécialement conçu pour le traitement par lots de substrats ou de pièces nécessitant une atmosphère statique et contrôlée.
Faire le bon choix pour votre processus
Votre application spécifique dicte si la précision d'un four à 3 zones est une exigence ou une dépense inutile.
- Si votre objectif principal est de traiter de grands substrats ou d'assurer une uniformité thermique maximale pour des processus comme la CVD : Un four à 3 zones est le choix supérieur pour créer une zone chaude longue et stable.
- Si votre objectif principal est de faire croître des cristaux ou de créer des gradients de température spécifiques : Le contrôle indépendant d'un four à 3 zones offre la flexibilité nécessaire pour concevoir un profil thermique précis.
- Si votre objectif principal est de traiter de petits échantillons, d'effectuer un traitement thermique de base ou de gérer un budget serré : Un four à une seule zone est souvent une solution plus économique et parfaitement adéquate.
En fin de compte, le choix du bon four revient à faire correspondre les capacités de l'outil à vos exigences de processus spécifiques.
Tableau récapitulatif :
| Caractéristique | Description |
|---|---|
| Utilisation principale | Processus thermiques de haute précision comme le recuit et la CVD à des températures inférieures à 1000 °C |
| Avantage clé | Crée une zone de température uniforme ou profilée en compensant la perte de chaleur avec des chauffages de garde |
| Applications idéales | Dépôt chimique en phase vapeur (CVD), recuit avancé, croissance cristalline et congélation à gradient |
| Considérations | Plus complexe et coûteux que les fours à une seule zone ; idéal pour les grands échantillons ou les processus sensibles |
