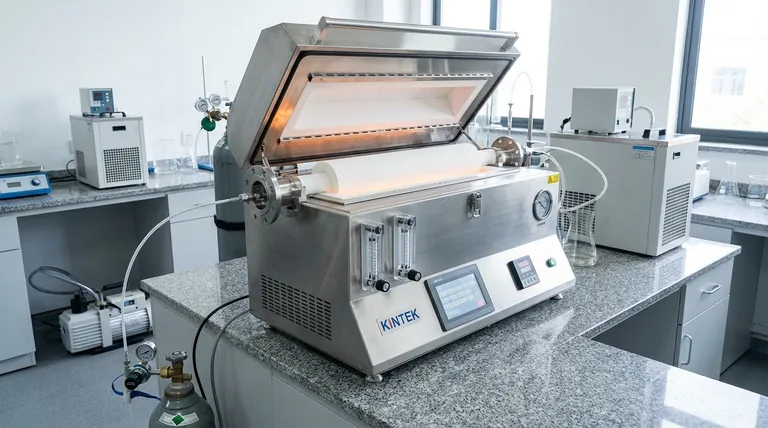

Un système de four tubulaire standard est un équipement de laboratoire hautement intégré conçu pour un traitement thermique précis. En son cœur, il se compose du corps du four contenant des éléments chauffants, d'un tube de four central pour maintenir l'échantillon, et d'un système sophistiqué de contrôle de la température. Pour permettre le traitement sous atmosphère contrôlée, ce cœur est augmenté d'un système de distribution de gaz, de brides d'étanchéité et souvent d'une pompe à vide.
Comprendre un four tubulaire, c'est le voir non pas comme un simple appareil de chauffage, mais comme un système complet conçu dans un seul but : obtenir un contrôle absolu de l'environnement thermique et atmosphérique d'un matériau pendant le traitement.
Le Cœur du Four : Création et Contrôle de la Chaleur
La fonction principale de tout four est de générer et de maintenir une température spécifique. Dans un four tubulaire, plusieurs composants clés travaillent ensemble pour y parvenir avec une grande précision.
Le Corps du Four et les Éléments Chauffants
Le corps du four est le boîtier isolé qui contient les éléments chauffants. Ces éléments, souvent constitués de fils résistifs ou de tiges en carbure de silicium, sont disposés autour du tube du four pour générer de la chaleur. La conception privilégie une distribution uniforme de la chaleur le long d'une longueur spécifique du tube, appelée zone de température uniforme.
Le Tube du Four : Le Cœur du Processus
Le tube du four est la chambre centrale où l'échantillon est placé. Il isole l'échantillon des éléments chauffants, permettant un environnement de traitement propre. Ces tubes sont généralement fabriqués à partir de matériaux choisis pour leur résistance thermique et chimique.
Le Système de Contrôle de la Température : Le Cerveau de l'Opération
Les fours tubulaires modernes utilisent un contrôleur PID (Proportionnel-Intégral-Dérivé), souvent avec une interface à écran tactile. Ce système offre un contrôle de température extrêmement précis, permettant aux utilisateurs de programmer les vitesses de chauffage, les temps de maintien et les profils de refroidissement. Des dispositifs de sécurité essentiels comme la protection contre la surchauffe et les alarmes sont standard.
Au-delà de la Chaleur : Maîtriser l'Atmosphère
De nombreux procédés avancés de matériaux nécessitent non seulement des températures élevées, mais aussi un environnement gazeux spécifique. C'est là que l'aspect "système" d'un four tubulaire devient critique.
Le Système de Distribution de Gaz
Pour travailler sous gaz inerte ou réactif, un système de distribution de gaz est inclus. Cela implique généralement un débitmètre de gaz – soit un simple rotamètre à bille, soit un contrôleur de débit massique (MFC) numérique très précis – connecté à une ligne de gaz avec des vannes pour réguler le débit dans le tube.
Brides d'Étanchéité et Régulation de Pression
Les extrémités du tube du four doivent être scellées pour maintenir l'atmosphère désirée. Ceci est réalisé à l'aide de brides d'étanchéité, qui ont souvent des ports pour l'entrée/sortie de gaz et l'instrumentation. Un régulateur de contre-pression peut être inclus sur la sortie pour maintenir une légère pression positive à l'intérieur du tube, empêchant l'air de s'infiltrer.
Réalisation de Conditions de Vide
Pour les applications nécessitant une grande pureté ou l'élimination des contaminants atmosphériques, le système est équipé d'une pompe à vide. Cela permet d'évacuer le tube avant de le remplir avec un gaz de procédé ou de le traiter sous vide. Les pompes silencieuses sont une caractéristique courante dans les systèmes de laboratoire modernes.
Comprendre les Compromis
Bien que les composants soient standardisés, leur sélection implique des compromis importants qui définissent les capacités du four.
Matériau du Tube : Quartz vs. Alumine
Le choix du tube du four est critique. Les tubes en quartz sont courants, offrant une bonne résistance aux chocs thermiques et une clarté optique jusqu'à environ 1100°C. Pour des températures plus élevées (jusqu'à 1700°C ou plus), les tubes en alumine sont nécessaires en raison de leurs propriétés réfractaires supérieures, bien qu'ils soient opaques.
Contrôle de l'Atmosphère : Simplicité vs. Précision
Un système simple avec une vanne manuelle et un rotamètre est suffisant pour une purge de base. Cependant, les processus nécessitant des mélanges de gaz reproductibles et exacts exigent l'utilisation de contrôleurs de débit massique numériques plus coûteux mais très précis.
Systèmes Auxiliaires : Protéger Votre Investissement
Pour des cycles de longue durée à hautes températures, un refroidisseur d'eau à recirculation est souvent nécessaire. Le refroidisseur fait circuler de l'eau froide à travers les brides d'étanchéité pour protéger les joints toriques en silicone des dommages causés par la chaleur, assurant ainsi l'intégrité de l'étanchéité sous vide.
Faire le Bon Choix pour Votre Application
Le choix des bonnes caractéristiques dépend entièrement de vos objectifs expérimentaux.
- Si votre objectif principal est un traitement thermique de base à l'air : Un four simple avec un contrôleur de température de qualité et un tube en alumine ou en quartz approprié est tout ce dont vous avez besoin.
- Si votre objectif principal est le traitement sous un flux constant de gaz inerte : Votre système doit inclure des brides d'étanchéité et au moins un débitmètre de gaz de base.
- Si votre objectif principal est la synthèse de haute pureté ou la croissance de films minces : Vous avez besoin d'un système complet avec une pompe à vide, des contrôleurs de débit massique précis et un ensemble de brides d'étanchéité refroidies par eau.
En fin de compte, chaque composant d'un système de four tubulaire sert à vous donner un plus grand contrôle sur l'environnement de traitement.
Tableau Récapitulatif :
| Composant | Fonction | Caractéristiques Clés |
|---|---|---|
| Corps du Four et Éléments Chauffants | Génère et distribue la chaleur | Zone de température uniforme, isolation |
| Tube du Four | Contient l'échantillon dans un environnement isolé | Quartz (jusqu'à 1100°C) ou alumine (jusqu'à 1700°C) |
| Système de Contrôle de la Température | Gère le chauffage et le refroidissement | Contrôleur PID, profils programmables, alarmes de sécurité |
| Système de Distribution de Gaz | Contrôle l'atmosphère avec des gaz | Débitmètres, contrôleurs de débit massique (MFC) |
| Brides d'Étanchéité et Pompe à Vide | Maintient l'atmosphère et la pureté | Régulateur de contre-pression, capacités de vide |
| Systèmes Auxiliaires | Protège l'équipement | Refroidisseur d'eau à recirculation pour le refroidissement |
