Choisir le bon matériau pour un élément chauffant est une décision d'ingénierie cruciale qui a un impact direct sur les performances, la durée de vie et la sécurité. Le processus de sélection implique une évaluation minutieuse de la résistivité électrique du matériau, de sa température de fonctionnement maximale, de sa résistance à l'oxydation et à la corrosion, et de sa rentabilité globale pour l'application prévue.
L'objectif n'est pas de trouver un seul matériau "idéal", mais d'identifier l'équilibre optimal des propriétés pour une tâche spécifique. Un élément idéal doit générer efficacement de la chaleur tout en résistant simultanément aux contraintes thermiques, chimiques et mécaniques uniques de son environnement de fonctionnement.
Propriétés électriques et thermiques fondamentales
La fonction principale d'un élément chauffant est de convertir l'énergie électrique en énergie thermique. Les propriétés intrinsèques du matériau dictent l'efficacité et la fiabilité avec lesquelles il peut accomplir cette tâche.
Haute résistivité électrique
Pour qu'un matériau génère une chaleur significative, il doit résister au passage de l'électricité. Ce principe est décrit par la loi de Joule (P = I²R). Un matériau avec une haute résistance électrique (R) produit plus de chaleur (P) pour un courant électrique donné (I), permettant un rendement thermique efficace à partir d'une conception compacte.
Coefficient de température de résistance (CTR) stable
Lorsqu'un matériau chauffe, sa résistance change. Un matériau avec un CTR faible et stable est souhaitable car sa résistance reste relativement prévisible sur toute sa plage de températures de fonctionnement. Cette stabilité est cruciale pour concevoir des systèmes de contrôle de température précis et fiables.
Point de fusion et température de fonctionnement élevés
Un point de fusion élevé est un prérequis fondamental, car le matériau doit rester solide bien au-dessus de sa température d'utilisation prévue. Plus important encore, la température de fonctionnement maximale est la limite pratique à laquelle le matériau peut fonctionner sans dégradation rapide, telle que l'oxydation. Cette limite de fonctionnement est toujours significativement inférieure au point de fusion absolu.
Durabilité environnementale et mécanique
Un élément chauffant doit non seulement produire de la chaleur, mais aussi survivre à ses conditions de travail pendant des milliers d'heures. Sa capacité à résister à la dégradation environnementale est tout aussi importante que ses propriétés électriques.
Résistance à l'oxydation et à la corrosion
À hautes températures, la plupart des métaux réagissent avec l'oxygène de l'air. Les meilleurs matériaux pour éléments chauffants, comme le Nichrome (Nickel-Chrome), forment une couche d'oxyde mince, stable et adhérente à leur surface. Cette couche agit comme une barrière protectrice, empêchant une oxydation supplémentaire qui, autrement, entraînerait la dégradation et la défaillance de l'élément. Pour les applications dans des environnements chimiquement agressifs, des matériaux spécialisés ou des gaines protectrices sont nécessaires.
Résistance mécanique et ductilité
Le matériau doit être suffisamment ductile pour être étiré en fil et formé en bobines sans se casser. Il doit également posséder une bonne résistance à chaud, ce qui signifie qu'il conserve sa forme et ne s'affaisse pas, ne s'étire pas ou ne devient pas cassant lorsqu'il est maintenu à des températures élevées pendant de longues périodes.
Comprendre les compromis
La sélection d'un matériau est un exercice d'équilibre entre des facteurs concurrents. Aucun matériau n'est parfait pour toutes les situations, et comprendre les compromis est essentiel pour prendre une décision éclairée.
Performances vs Coût
Les matériaux capables d'atteindre des températures extrêmes ou de résister à des environnements très corrosifs, tels que les alliages FeCrAl (Kanthal) ou le disiliciure de molybdène, sont significativement plus chers que les alliages standard. Pour de nombreuses applications courantes, les performances éprouvées et le coût inférieur du Nichrome offrent le meilleur rapport qualité-prix.
Le rôle de la gaine et de l'isolation
Le fil résistif n'est souvent qu'un composant d'un ensemble plus vaste. Dans de nombreux éléments chauffants tubulaires, le fil central est protégé par une gaine métallique (par exemple, acier inoxydable, Incoloy) et isolé électriquement par une poudre isolante comme l'oxyde de magnésium (MgO). Dans ces cas, le matériau de la gaine dicte la résistance à la corrosion de l'élément, tandis que le MgO assure un transfert de chaleur efficace du noyau vers la gaine.
Choisir le bon matériau pour votre application
Votre choix final dépend entièrement de l'équilibre entre les exigences de performance, les conditions environnementales et le budget.
- Si votre objectif principal est le chauffage d'air à usage général (jusqu'à 1200°C) : Le Nichrome (80 % nickel, 20 % chrome) est la norme de l'industrie, offrant un excellent équilibre entre coût, haute résistance et bonne résistance à l'oxydation.
- Si votre objectif principal est les fours industriels à haute température (au-delà de 1200°C) : Les alliages FeCrAl (Kanthal) offrent des performances supérieures à des températures extrêmes grâce à leur couche d'oxyde protectrice plus stable.
- Si votre objectif principal est de fonctionner dans un environnement corrosif ou liquide : Le choix du matériau de la gaine extérieure protectrice devient le facteur le plus critique, souvent plus que le fil résistif interne lui-même.
En évaluant méthodiquement ces facteurs électriques, thermiques et environnementaux, vous pouvez sélectionner un matériau qui garantit des performances thermiques fiables, efficaces et sûres pour votre projet.
Tableau récapitulatif :
| Facteur | Considérations clés |
|---|---|
| Résistivité électrique | Haute résistance pour une production de chaleur efficace à partir de conceptions compactes |
| Température de fonctionnement maximale | Doit être bien inférieure au point de fusion pour éviter la dégradation |
| Résistance à l'oxydation et à la corrosion | Forme des couches protectrices (par exemple, Nichrome) ou utilise des gaines pour les environnements difficiles |
| Résistance mécanique et ductilité | Conserve sa forme à hautes températures sans fragilité |
| Rentabilité | Équilibrer les performances et le budget ; alliages standard comme le Nichrome pour la valeur |
Débloquez des solutions de chauffage optimales pour votre laboratoire avec KINTEK ! Grâce à une R&D exceptionnelle et une fabrication interne, nous proposons des fours à haute température avancés tels que les fours à moufle, tubulaires, rotatifs, sous vide et sous atmosphère, ainsi que des systèmes CVD/PECVD. Notre capacité de personnalisation approfondie garantit un ajustement précis à vos besoins expérimentaux uniques. Contactez-nous dès aujourd'hui pour améliorer les performances et la durabilité de vos processus thermiques !

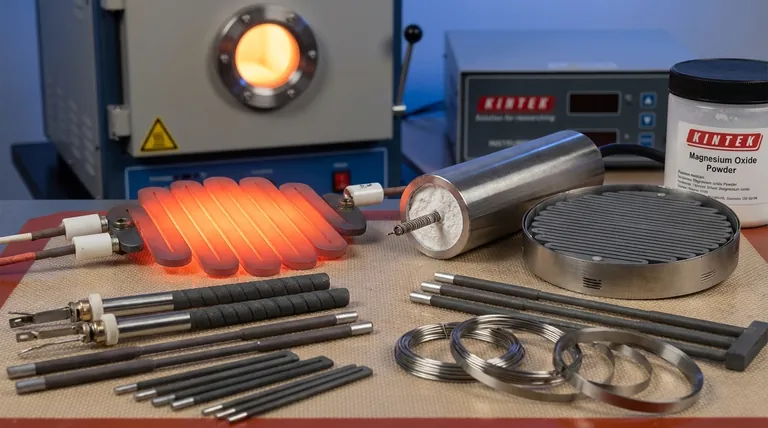

Guide Visuel
