Fondamentalement, les fours sous vide sont classés en deux types en fonction de leur méthode de chauffage : le chauffage interne et le chauffage externe. La grande majorité des fours sous vide modernes et performants utilisent une conception à chauffage interne, où les éléments chauffants sont situés directement à l'intérieur de la chambre à vide pour maximiser l'efficacité et les capacités de température.
La distinction fondamentale ne concerne pas seulement l'emplacement des chauffages, mais un compromis fondamental entre performance et simplicité. Le traitement moderne des matériaux exige les hautes températures et les cycles rapides que seule une architecture de chauffage interne peut fournir de manière fiable.
Les deux architectures de chauffage fondamentales
Pour comprendre n'importe quel four sous vide, vous devez d'abord comprendre comment il génère et applique la chaleur. Le placement des éléments chauffants par rapport au récipient sous vide dicte les performances, les limitations et les applications idéales du four.

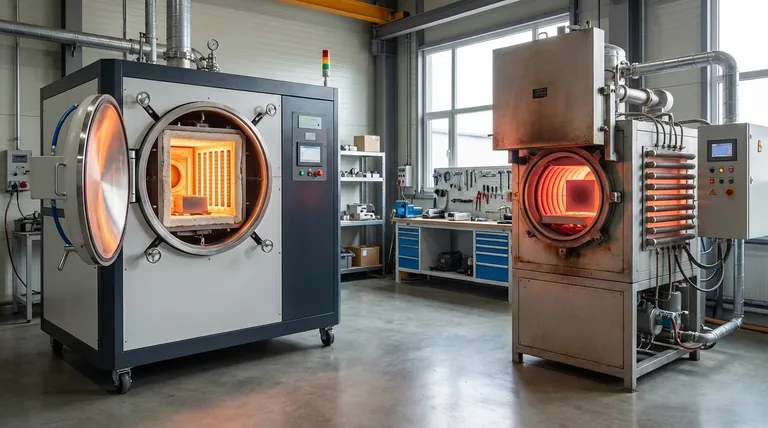

Fours à chauffage interne (La norme moderne)
Dans un four à chauffage interne, les éléments chauffants (généralement en graphite ou en métaux réfractaires comme le molybdène) et l'isolation thermique sont situés à l'intérieur de la chambre à vide, entourant la charge de travail.
Cette conception est la norme préférée pour presque toutes les applications industrielles modernes. La chaleur est générée directement dans l'environnement sous vide, permettant des cycles de chauffage et de refroidissement très rapides et des températures de processus extrêmement élevées.
Comme la source de chaleur se trouve à l'intérieur de la chambre, le récipient extérieur sous vide reste froid, préservant son intégrité structurelle.
Fours à chauffage externe (L'approche traditionnelle)
Dans un four à chauffage externe, les éléments chauffants sont positionnés à l'extérieur du récipient sous vide. La charge de travail est placée à l'intérieur d'un conteneur scellé, souvent appelé "retorte", qui est ensuite évacué.
La chaleur doit d'abord saturer la paroi de cette retorte avant de pouvoir rayonner vers la charge de travail à l'intérieur. Cette méthode de chauffage indirect est intrinsèquement plus lente et moins efficace.
Cette conception est beaucoup moins courante aujourd'hui, principalement présente dans les équipements plus anciens ou dans des applications de laboratoire très spécifiques et à basse température.
Comprendre les compromis : Chauffage interne vs. externe
La domination de la conception à chauffage interne est le résultat direct de ses avantages significatifs en termes de performances. Cependant, comprendre les compromis est essentiel pour apprécier pourquoi chaque conception existe.
Température et efficacité
Les fours à chauffage interne sont de loin supérieurs à cet égard. Ils peuvent facilement atteindre des températures supérieures à 1315 °C (2 400 °F) et le font avec une grande efficacité énergétique, car la chaleur est générée exactement là où elle est nécessaire.
Les fours à chauffage externe sont sévèrement limités. La température maximale est dictée par la résistance du matériau de la retorte, qui doit contenir le vide tout en étant chauffée de l'extérieur. Cela les rend inaptes aux processus à haute température comme le brasage ou le frittage.
Pureté et contamination
C'est le seul domaine où le chauffage externe a un avantage théorique. Parce que les éléments chauffants sont à l'extérieur du vide, il n'y a aucun risque qu'ils "dégazent" et introduisent des contaminants dans l'environnement de la charge de travail.
Dans un four à chauffage interne, les éléments internes et l'isolation peuvent libérer des traces de gaz lorsqu'ils sont chauffés, ce qui doit être géré par le système de pompage sous vide. Cependant, les conceptions et matériaux modernes ont largement minimisé ce problème pour la plupart des applications.
Application et fonction
Vous verrez souvent des fours décrits par leur fonction, tels que les fours de trempe sous vide, les fours de brasage ou les fours de frittage.
Ces termes décrivent le processus pour lequel le four est conçu. Il est crucial de noter que presque tous ces types fonctionnels de haute performance sont construits en utilisant une architecture de chauffage interne pour atteindre la température et le contrôle nécessaires.
Faire le bon choix pour votre objectif
Les exigences de votre application indiqueront directement l'architecture de chauffage nécessaire.
- Si votre objectif principal est le traitement de matériaux haute performance : Vous avez besoin d'un four à chauffage interne pour sa capacité à haute température, son cyclage rapide et son efficacité, ce qui en fait la norme pour les industries de l'aérospatiale, du médical et des outillages.
- Si votre objectif principal est une pureté absolue dans un processus à basse température : Un four à chauffage externe pourrait être envisagé, mais il s'agit en grande partie d'une conception héritée avec des limitations de performance significatives.
Comprendre ce principe de conception fondamental vous permet de dépasser les termes marketing et d'évaluer un four sous vide en fonction de ses capacités fondamentales.
Tableau récapitulatif :
| Type de chauffage | Caractéristiques clés | Applications idéales |
|---|---|---|
| Chauffage interne | Hautes températures (>1315°C), cyclage rapide, efficace, norme moderne | Aérospatiale, médical, industries de l'outillage, brasage, frittage |
| Chauffage externe | Températures plus basses, chauffage plus lent, conception héritée, avantage théorique de pureté | Processus de laboratoire à basse température, utilisations héritées spécifiques |
