À la base, un système de dépôt chimique en phase vapeur (CVD) est un appareil sophistiqué conçu pour un seul but : faire croître une couche mince solide sur une surface à partir de précurseurs gazeux. Les principaux composants sont un système de livraison de gaz pour fournir les produits chimiques réactifs, une chambre de réaction pour contenir le processus, un système de chauffage pour fournir l'énergie nécessaire, un système de vide pour contrôler la pression et la pureté de l'environnement, et un système d'échappement pour éliminer en toute sécurité les sous-produits.
Un système CVD est mieux compris non pas comme un assemblage de pièces, mais comme un environnement hautement contrôlé. Chaque composant travaille de concert pour gérer précisément la température, la pression et la composition chimique requises pour déclencher une réaction spécifique en phase gazeuse qui aboutit au dépôt d'un matériau solide sur un substrat.
L'Anatomie d'un Système CVD : Une Ventilation Fonctionnelle
Pour vraiment comprendre un système CVD, nous devons examiner comment chaque composant contribue au processus global de dépôt de film. Le système est conçu pour exécuter trois étapes clés : introduire les gaz précurseurs, les énergiser pour qu'ils réagissent et former un film solide.
Le Système de Livraison de Gaz : L'Approvisionnement de la Réaction
Le processus commence avec les précurseurs—les éléments constitutifs chimiques gazeux pour le film final.
Le système de livraison de gaz est responsable du stockage de ces précurseurs et de leur introduction dans la chambre de réaction en quantités précises et reproductibles. Ceci est généralement réalisé à l'aide de contrôleurs de débit massique (MFC), qui régulent le débit de chaque gaz avec une grande précision.
La Chambre de Réaction : Le Cœur du Processus
Il s'agit du récipient scellé, souvent un tube de quartz ou une chambre en acier inoxydable, où le dépôt a lieu. Elle abrite le substrat, qui est le matériau (comme une tranche de silicium) sur lequel la couche mince sera cultivée.
La conception de la chambre est cruciale pour assurer un environnement propre et confiné, empêchant la contamination de l'atmosphère extérieure et garantissant que les gaz réactifs sont confinés à la zone de traitement.
Le Système de Chauffage : Énergiser la Réaction
La plupart des processus CVD sont thermiquement pilotés, nécessitant des températures élevées (de 200 °C à plus de 1500 °C) pour décomposer les gaz précurseurs et entraîner la réaction chimique.
C'est le rôle du système de chauffage, qui est généralement un four à tube résistif ou un chauffage par induction RF. Une exigence clé est l'uniformité de la température sur le substrat pour garantir que le film déposé ait une épaisseur et des propriétés cohérentes.
Le Système de Vide : Définir l'Environnement
Le système de vide remplit deux fonctions essentielles. Premièrement, il pompe l'air et tout contaminant de la chambre avant le début du processus, créant un environnement pur.
Deuxièmement, il maintient la pression de processus souhaitée, qui peut varier d'un vide poussé (basse pression) à une pression quasi atmosphérique. Ceci est géré par une combinaison de pompes à vide et d'une vanne papillon, qui travaillent ensemble pour contrôler la vitesse à laquelle le gaz est retiré de la chambre.
Le Système d'Échappement : Gérer les Sous-produits
Les réactions chimiques qui forment le film solide produisent également des sous-produits gazeux, qui, avec tout précurseur non réagi, doivent être éliminés en toute sécurité de la chambre.
Le système d'échappement, ou "épurateur", traite ces gaz souvent dangereux ou corrosifs avant qu'ils ne soient évacués, prévenant la contamination environnementale et assurant la sécurité des opérateurs.
Comprendre les Compromis Essentiels
La configuration et le fonctionnement de ces composants impliquent des compromis critiques qui ont un impact direct sur la qualité, la vitesse et le coût du processus de dépôt.
Pression vs. Uniformité du Film
Fonctionner à basse pression (LPCVD) force les molécules de gaz à parcourir une plus grande distance avant de collisionner, ce qui se traduit généralement par un film plus uniforme qui peut revêtir de manière conforme des structures complexes et tridimensionnelles.
Inversement, fonctionner à pression atmosphérique (APCVD) permet des taux de dépôt beaucoup plus élevés mais peut conduire à des films moins uniformes en raison de la nucléation en phase gazeuse et d'une dynamique d'écoulement moins contrôlée.
Température vs. Compatibilité des Matériaux
Des températures plus élevées augmentent généralement le taux de dépôt et peuvent améliorer la qualité du film. Cependant, la température maximale est souvent limitée par la stabilité thermique du substrat.
Choisir la bonne température est un équilibre délicat entre l'obtention des propriétés de film souhaitées et la prévention des dommages ou des réactions indésirables avec le matériau sous-jacent.
Choix du Précurseur vs. Sécurité et Coût
Le précurseur idéal fournit un film de haute qualité avec un minimum d'impuretés. Cependant, les précurseurs les plus efficaces peuvent également être hautement toxiques, pyrophoriques (s'enflammant au contact de l'air) ou extrêmement coûteux.
Les ingénieurs doivent constamment peser les caractéristiques du film souhaitées par rapport aux protocoles de sécurité importants et aux coûts associés à la manipulation de matériaux dangereux.
Faire le Bon Choix pour Votre Objectif
La configuration optimale du système CVD dépend entièrement de votre objectif final. Comprendre comment les composants servent le processus vous permet de prioriser les bonnes caractéristiques.
- Si votre objectif principal est d'obtenir des films uniformes de haute pureté (par exemple, fabrication de semi-conducteurs) : Vous avez besoin d'un système basse pression (LPCVD) ou à plasma (PECVD) avec des contrôleurs de débit massique de haute précision et une excellente uniformité de température.
- Si votre objectif principal est les revêtements industriels à haut débit (par exemple, durcissement d'outils) : Vous pouvez privilégier un système de pression atmosphérique (APCVD) plus simple et plus rapide, conçu pour un dépôt rapide sur des substrats durables.
- Si votre objectif principal est la recherche et le développement : Vous avez besoin d'un système flexible et modulaire avec une large fenêtre opérationnelle pour la température et la pression, ainsi que des contrôles programmables pour tester facilement de nouveaux processus.
En comprenant ces composants fondamentaux et leurs fonctions, vous pouvez contrôler efficacement les conditions à l'intérieur de la chambre de réaction pour concevoir des matériaux avec des propriétés spécifiques et souhaitées.
Tableau Récapitulatif :
| Composant | Fonction Clé | Exemples Courants |
|---|---|---|
| Système de Livraison de Gaz | Fournit et contrôle les gaz précurseurs | Contrôleurs de débit massique (MFC) |
| Chambre de Réaction | Contient le substrat et le processus de dépôt | Tube de quartz, chambre en acier inoxydable |
| Système de Chauffage | Fournit l'énergie pour les réactions chimiques | Four à tube résistif, chauffage par induction RF |
| Système de Vide | Contrôle la pression et assure la pureté | Pompes à vide, vanne papillon |
| Système d'Échappement | Élimine et traite les sous-produits dangereux | Épurateurs (Scrubbers) |
Optimisez votre dépôt de couches minces avec les solutions CVD avancées de KINTEK ! En tirant parti d'une R&D exceptionnelle et d'une fabrication interne, nous fournissons à divers laboratoires des systèmes de fours à haute température, y compris des systèmes CVD/PECVD, adaptés à vos besoins uniques. Notre capacité de personnalisation approfondie garantit des performances précises pour les applications dans les semi-conducteurs, les revêtements industriels et la R&D. Contactez-nous dès aujourd'hui pour discuter de la manière dont nous pouvons améliorer l'efficacité de votre processus et la qualité de vos matériaux !

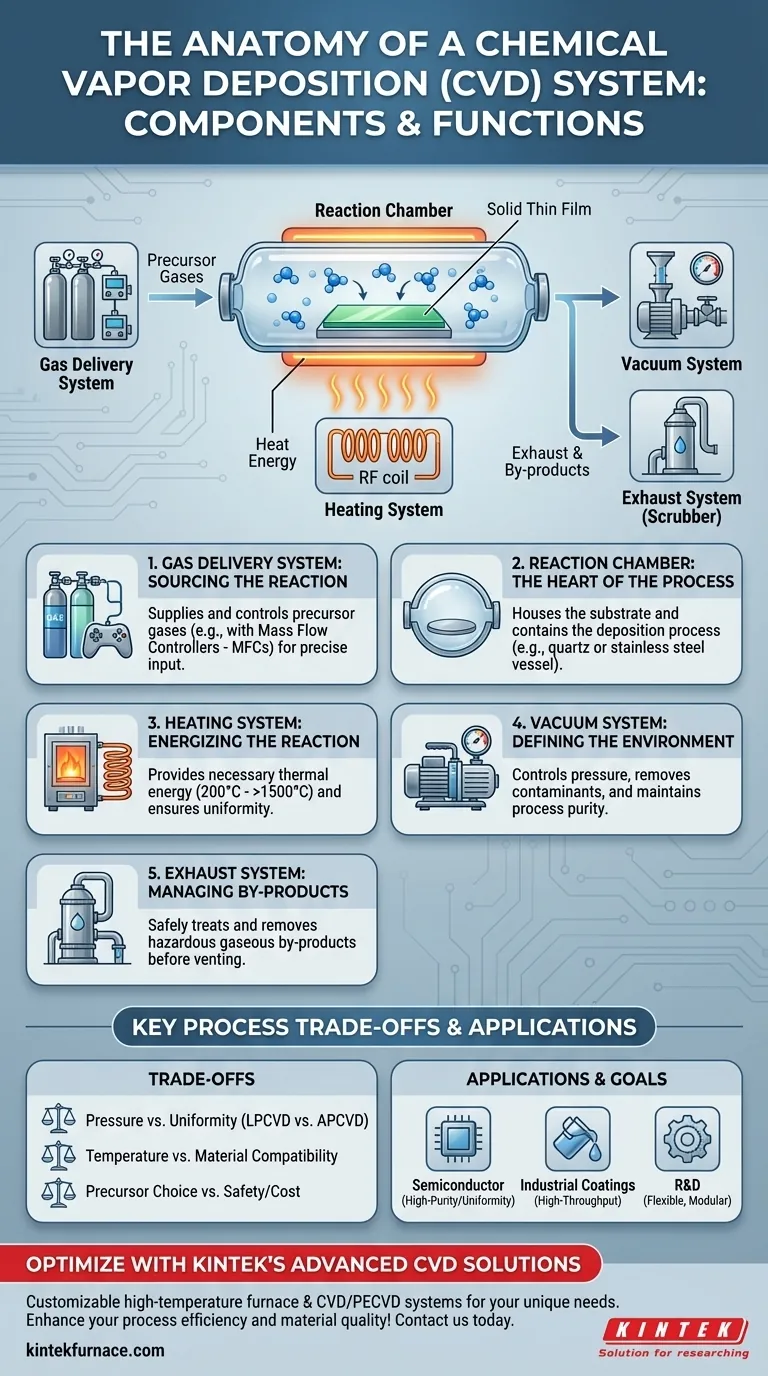

Guide Visuel
