Dans un four sous vide, le chauffage est presque toujours réalisé par résistance électrique. Ces systèmes font passer un courant électrique élevé à travers des éléments chauffants spécialisés, qui deviennent incandescents et rayonnent de l'énergie thermique vers la pièce de travail à l'intérieur de la chambre à vide.
Le principe fondamental est simple : la grande majorité des fours sous vide utilisent le chauffage par résistance électrique. La décision essentielle réside dans le choix du matériau de l'élément – généralement le graphite, un métal réfractaire comme le molybdène, ou une céramique – car ce choix dicte les capacités de température, la propreté et les coûts opérationnels du four.
La méthode dominante : la résistance électrique
Presque tous les fours sous vide modernes reposent sur le principe du chauffage résistif, également appelé chauffage Joule. Un courant électrique est forcé à travers un matériau présentant une résistance élevée, ce qui provoque un échauffement significatif de ce matériau.
Comment cela fonctionne dans le vide
Dans une atmosphère normale, la chaleur se transfère par conduction, convection et rayonnement. Parce qu'un four sous vide élimine l'air, la convection est éliminée.
Le transfert de chaleur est donc dominé par le rayonnement thermique. Les éléments chauds émettent de l'énergie infrarouge, qui traverse le vide et est absorbée par la pièce de travail, augmentant ainsi sa température.
Matériaux courants pour les éléments chauffants
Le choix du matériau pour les éléments chauffants est le facteur de conception le plus critique.
Graphite : C'est le matériau le plus courant et le plus économique. Il possède une excellente résistance à haute température et est facile à usiner en formes complexes pour un chauffage uniforme.
Métaux réfractaires : Des matériaux comme le molybdène et le tungstène sont utilisés pour les applications nécessitant une propreté extrême. Ils ne produisent pas de poussière de carbone et sont adaptés au traitement d'alliages sensibles. Le molybdène est courant, tandis que le tungstène est réservé aux applications à très haute température.
Céramiques : Certains composites céramiques, comme le disiliciure de molybdène (MoSi2), peuvent également être utilisés. Ils offrent de bonnes performances dans des atmosphères spécifiques mais sont moins courants dans les fours sous vide polyvalents.
Concevoir la zone de chauffage pour l'uniformité
L'agencement physique des éléments chauffants est crucial pour garantir que la pièce soit chauffée uniformément de tous les côtés, évitant ainsi la distorsion ou les propriétés matérielles incohérentes.
Placement des éléments
Les éléments chauffants sont généralement montés sur de robustes isolateurs en céramique ou en quartz. Cela empêche le courant élevé de provoquer un court-circuit avec le cadre métallique du four.
Pour obtenir une température uniforme, les éléments peuvent être disposés radialement (en cylindre autour de la charge) ou placés sur la paroi arrière et la porte intérieure du four.
Connexions des éléments
Les éléments en graphite sont souvent connectés à l'aide de ponts en graphite boulonnés, créant un circuit électrique continu. Les éléments métalliques sont soudés ou fixés mécaniquement.
Comprendre les compromis et les pièges
Bien que fiables, les systèmes de chauffage résistif nécessitent une gestion minutieuse pour assurer leur longévité et la qualité du processus. Comprendre leurs limites est essentiel pour une exploitation réussie.
Contamination et propreté
Les éléments en graphite, bien qu'économiques, peuvent être une source de contamination par le carbone. Avec le temps, de fines poussières de carbone peuvent se déposer sur les surfaces, ce qui est inacceptable pour certaines applications aérospatiales ou médicales. C'est la principale raison de choisir des éléments métalliques plus coûteux.
Le risque de court-circuit électrique
Les isolateurs maintenant les éléments doivent être maintenus impeccablement propres. Les condensats métalliques (provenant par exemple d'un métal d'apport de brasage) ou la poussière de carbone peuvent créer un chemin conducteur sur la surface d'un isolateur, provoquant un court-circuit qui peut détruire l'élément et interrompre la production.
Compatibilité atmosphérique
Le matériau de l'élément chauffant doit être compatible avec tout gaz de procédé utilisé. Par exemple, l'utilisation d'éléments en graphite dans un environnement riche en oxygène, même à l'état de trace, provoquerait leur oxydation rapide et leur défaillance.
Faire le bon choix pour votre application
Vos objectifs de procédé déterminent directement la configuration idéale du système de chauffage pour votre four sous vide.
- Si votre objectif principal est le traitement thermique polyvalent à faible coût : Un four avec des éléments chauffants en graphite est la norme de l'industrie et le choix le plus économique.
- Si votre objectif principal est une propreté absolue pour les matériaux sensibles (par exemple, implants médicaux ou alliages aérospatiaux) : Un four avec des éléments chauffants en molybdène ou en tungstène est nécessaire pour éviter la contamination par le carbone.
- Si votre objectif principal est le chauffage direct et rapide de la pièce conductrice elle-même : Un système de chauffage par induction spécialisé, qui chauffe directement la pièce via un champ électromagnétique, peut être la solution la plus efficace.
En fin de compte, comprendre le mécanisme de chauffage est fondamental pour contrôler votre procédé et obtenir des résultats reproductibles et de haute qualité.
Tableau récapitulatif :
| Type d'élément chauffant | Caractéristiques clés | Idéal pour |
|---|---|---|
| Graphite | Économique, résistance à haute température, chauffage uniforme | Traitement thermique polyvalent à faible coût |
| Métaux réfractaires (ex. Molybdène, Tungstène) | Propreté extrême, pas de poussière de carbone, capacité haute température | Matériaux sensibles comme les alliages aérospatiaux ou les implants médicaux |
| Céramiques (ex. MoSi2) | Bonnes performances dans des atmosphères spécifiques | Applications spécialisées avec des exigences atmosphériques spécifiques |
Optimisez les performances de votre laboratoire avec les solutions de fours à haute température avancées de KINTEK ! Que vous ayez besoin d'un chauffage précis pour des matériaux sensibles ou de systèmes polyvalents économiques, nos fours à moufle, à tube, rotatifs, sous vide et à atmosphère, ainsi que nos systèmes CVD/PECVD, sont soutenus par une R&D exceptionnelle et une fabrication interne. Tirez parti de nos capacités de personnalisation approfondies pour répondre à vos exigences expérimentales uniques. Contactez-nous dès aujourd'hui pour discuter de la manière dont nous pouvons améliorer vos procédés et fournir des résultats fiables et de haute qualité adaptés à vos besoins !

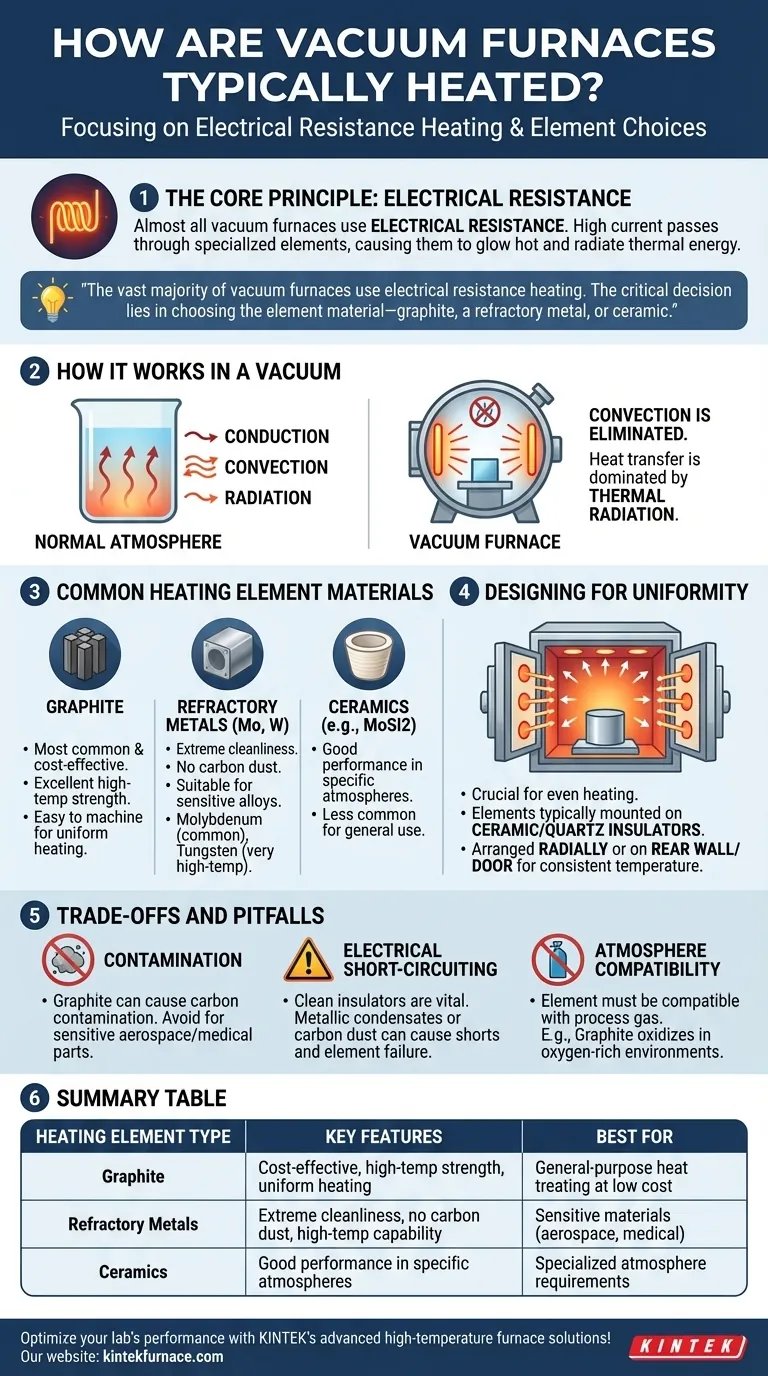

Guide Visuel
