En bref, le dépôt chimique en phase vapeur assisté par plasma (PECVD) est un procédé très polyvalent capable de déposer un large spectre de matériaux. Cela comprend des diélectriques critiques comme le dioxyde de silicium (SiO₂) et le nitrure de silicium (Si₃N₄), des semi-conducteurs tels que le silicium amorphe (a-Si), et des films spécialisés comme le carbone de type diamant (DLC) et divers métaux. La clé est sa capacité à former ces films à des températures nettement inférieures à celles des méthodes traditionnelles.
La véritable valeur du PECVD réside non seulement dans la variété des matériaux qu'il peut déposer, mais aussi dans sa capacité unique à le faire à basse température. Cet avantage fondamental permet l'utilisation de substrats sensibles à la température et protège les structures de dispositifs complexes et préexistantes contre les dommages thermiques.
Les catégories fondamentales de matériaux PECVD
La polyvalence du PECVD découle de son utilisation d'un plasma pour énergiser les gaz précurseurs, initiant des réactions chimiques sans nécessiter de chaleur extrême. Cela permet le dépôt de matériaux essentiels dans de nombreuses industries.
Films diélectriques et isolants
C'est l'application la plus courante du PECVD dans l'industrie des semi-conducteurs. Ces films sont fondamentaux pour la fabrication des dispositifs électroniques modernes.
Les exemples clés comprennent :
- Dioxyde de silicium (SiO₂) : Utilisé comme diélectrique intercouche pour isoler les couches conductrices et comme couche de passivation finale pour protéger la puce.
- Nitrures de silicium (Si₃N₄) : Apprécié pour ses excellentes propriétés de barrière de diffusion, sa rigidité diélectrique élevée et sa résistance chimique. Il est souvent utilisé comme masque dur, couche d'encapsulation ou diélectrique de condensateur.
- Oxynitrure de silicium (SiOxNy) : Un film hybride qui permet aux ingénieurs d'ajuster des propriétés telles que l'indice de réfraction et la contrainte en modifiant le rapport oxygène/azote.
Films semi-conducteurs
Le PECVD est crucial pour le dépôt de matériaux semi-conducteurs, en particulier ceux sous forme non cristalline ou polycristalline.
L'exemple le plus important est le silicium amorphe (a-Si), essentiel pour la fabrication de transistors en couches minces (TFT) pour les technologies d'affichage et pour les photovoltaïques à grande surface (cellules solaires). Le procédé permet également le dopage in-situ, où des gaz dopants sont introduits pendant le dépôt pour contrôler les propriétés électriques du film.
Films à base de carbone et protecteurs
Au-delà de l'électronique traditionnelle, le PECVD est utilisé pour créer des revêtements fonctionnels hautement durables et spécialisés.
Le carbone de type diamant (DLC) en est un excellent exemple. Ces films sont extrêmement durs, ont un faible coefficient de friction et sont chimiquement inertes, ce qui en fait des revêtements protecteurs idéaux pour les pièces mécaniques, les implants médicaux et les composants optiques afin d'améliorer la résistance à l'usure.
Films conducteurs et métalliques
Bien que moins courant que le dépôt de diélectriques, le PECVD peut également être utilisé pour déposer des matériaux conducteurs. Cela comprend certains métaux réfractaires et leurs siliciures correspondants, qui servent de contacts conducteurs ou de couches barrières dans les circuits intégrés.
Comprendre les compromis
Le choix d'une méthode de dépôt implique toujours de mettre en balance des facteurs concurrents. Bien que puissant, le PECVD n'est pas universellement supérieur à toutes les autres techniques.
Qualité du film par rapport au CVD thermique
Les films déposés à des températures plus élevées, comme ceux obtenus par CVD à basse pression (LPCVD), présentent souvent une qualité supérieure. Ils ont généralement une meilleure stœchiométrie, une densité plus élevée et une teneur en impuretés plus faible (en particulier l'hydrogène). Les films PECVD incorporent intrinsèquement de l'hydrogène provenant des gaz précurseurs, ce qui peut affecter les performances électriques dans certaines applications sensibles.
Conformité et couverture des marches
Le PECVD est un procédé plus directionnel, de type ligne de visée, par rapport au CVD thermique. Par conséquent, sa capacité à revêtir uniformément des structures 3D complexes à rapport d'aspect élevé (sa conformité) est généralement inférieure à celle qu'un procédé comme le LPCVD peut atteindre.
Potentiel de dommage par plasma
Les ions de haute énergie présents dans le plasma, bien que nécessaires à la réaction, peuvent parfois provoquer des dommages physiques ou électriques à la surface du substrat ou au dispositif sous-jacent. C'est une considération critique que les ingénieurs doivent gérer en ajustant soigneusement les paramètres du plasma.
Faire le bon choix pour votre objectif
Le choix du PECVD dépend entièrement des priorités de votre application spécifique et des limites de votre substrat.
- Si votre objectif principal est une isolation de haute qualité sur des dispositifs sensibles à la température : Le nitrure ou le dioxyde de silicium PECVD est la solution standard de l'industrie.
- Si votre objectif principal est de créer un revêtement dur et résistant à l'usure : Le carbone de type diamant (DLC) déposé par PECVD est un choix excellent et largement utilisé.
- Si votre objectif principal est de fabriquer des appareils électroniques à grande surface comme des écrans ou des cellules solaires : Le PECVD est la technologie clé permettant le dépôt de silicium amorphe.
- Si votre objectif principal est d'obtenir une pureté de film maximale et une couverture uniforme sur une topographie complexe : Vous devriez évaluer des alternatives à plus haute température comme le LPCVD, à condition que votre substrat puisse tolérer la chaleur.
En fin de compte, le PECVD donne aux ingénieurs les moyens de créer, grâce à une boîte à outils polyvalente à basse température, les films essentiels qui animent la technologie moderne.
Tableau récapitulatif :
| Catégorie de matériaux | Exemples clés | Applications courantes |
|---|---|---|
| Films diélectriques | SiO₂, Si₃N₄, SiOxNy | Isolation, passivation, barrières de diffusion dans les semi-conducteurs |
| Films semi-conducteurs | Silicium amorphe (a-Si) | Transistors en couches minces, cellules solaires, écrans |
| Films à base de carbone | Carbone de type diamant (DLC) | Revêtements protecteurs pour pièces mécaniques, implants médicaux |
| Films conducteurs | Métaux réfractaires, siliciures | Contacts conducteurs, couches barrières dans les circuits |

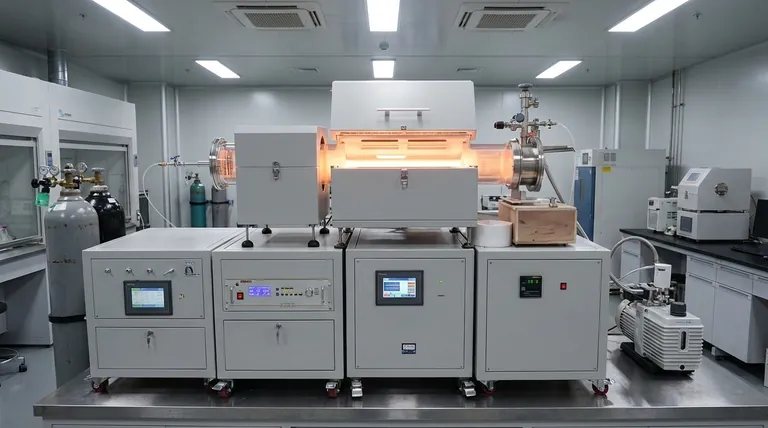

Libérez le potentiel du dépôt de films à basse température pour votre laboratoire ! Chez KINTEK, nous exploitons une R&D exceptionnelle et une fabrication en interne pour fournir des systèmes PECVD avancés ainsi que d'autres solutions de fours à haute température, y compris des fours Muffle, à tube, rotatifs, sous vide et atmosphériques, ainsi que des systèmes CVD/PECVD. Notre solide capacité de personnalisation approfondie garantit que nous répondons précisément à vos exigences expérimentales uniques. Contactez-nous dès aujourd'hui pour discuter de la manière dont nos solutions sur mesure peuvent améliorer votre recherche et développement !
