En bref, le PECVD est une technologie remarquablement polyvalente utilisée pour déposer une large gamme de couches minces. Les matériaux les plus courants comprennent les composés de silicium comme le dioxyde de silicium (SiO₂) pour l'isolation et le nitrure de silicium (SiN) pour la protection, les semi-conducteurs tels que le silicium amorphe (a-Si) pour les cellules solaires, et les revêtements durs spécialisés comme le carbone de type diamant (DLC) pour la résistance à l'usure. Il peut également être utilisé pour certains métaux, polymères et autres couches composites avancées.
La véritable puissance du dépôt chimique en phase vapeur assisté par plasma (PECVD) ne réside pas seulement dans la vaste gamme de matériaux qu'il peut déposer, mais aussi dans sa capacité à le faire à des températures significativement plus basses que les méthodes conventionnelles. Cela ouvre la porte à la création de films de haute qualité sur des substrats sensibles à la température qui seraient autrement endommagés.
Les principaux groupes de matériaux du PECVD
L'utilité du PECVD découle de sa capacité à créer des films qui remplissent des fonctions distinctes, de l'isolation électrique à la protection mécanique. Ces matériaux peuvent être largement organisés en quelques catégories clés.
Diélectriques : Le fondement de l'isolation
Les films diélectriques sont des isolants électriques, et ils représentent une application primaire du PECVD dans l'industrie des semi-conducteurs.
Les exemples les plus courants sont le dioxyde de silicium (SiO₂) et le nitrure de silicium (Si₃N₄). Le SiO₂ sert d'isolant de haute qualité entre les couches conductrices, tandis que le Si₃N₄ est souvent utilisé comme couche de passivation durable, protégeant les circuits sensibles des dispositifs contre l'humidité et la contamination.
Semi-conducteurs : Le moteur de l'électronique
Le PECVD est essentiel pour le dépôt de matériaux semi-conducteurs, en particulier sur de grandes surfaces ou des substrats flexibles.
Le silicium amorphe (a-Si) est un matériau fondamental déposé par PECVD. Son application est centrale pour les panneaux solaires à couches minces (photovoltaïques) et les transistors à couches minces (TFT) qui contrôlent les pixels des écrans plats modernes. Des procédés plus avancés peuvent également produire des films de silicium polycristallins ou même épitaxiaux.
Revêtements durs et protecteurs : Améliorer la durabilité
Au-delà de l'électronique, le PECVD est un outil puissant pour la science des matériaux, utilisé pour créer des films aux propriétés mécaniques exceptionnelles.
Le carbone de type diamant (DLC) en est un exemple clé. Ces films sont extrêmement durs, chimiquement inertes et possèdent un très faible coefficient de frottement. Cela les rend idéaux pour les revêtements protecteurs sur les outils de coupe, les pièces de moteurs automobiles et les implants biomédicaux afin de réduire l'usure et d'améliorer la longévité.
Films conducteurs et autres matériaux
Bien que moins courant que pour les diélectriques, le PECVD peut également déposer des couches conductrices.
Cela inclut des métaux comme l'aluminium et le cuivre, ainsi que des métaux réfractaires et leurs siliciures, souvent utilisés pour créer des contacts électriques ou des interconnexions dans des architectures de dispositifs spécifiques. La flexibilité de la technologie s'étend également au dépôt d'oxydes métalliques, d'oxynitrures et même de certains polymères.
Pourquoi le plasma rend le PECVD si polyvalent
Le secret du fonctionnement à basse température et de la flexibilité des matériaux du PECVD réside dans l'utilisation du plasma. Comprendre ce principe est essentiel pour saisir ses avantages par rapport aux autres méthodes.
Rupture des liaisons sans chaleur extrême
Le dépôt chimique en phase vapeur (CVD) traditionnel repose sur des températures très élevées (souvent >600°C) pour fournir suffisamment d'énergie thermique afin de briser les molécules de gaz précurseur et d'initier une réaction chimique à la surface du substrat.
Le PECVD, en revanche, génère un champ électromagnétique pour ioniser les gaz précurseurs, créant un plasma. Ce plasma est une « soupe » d'ions et de radicaux hautement énergétiques et extrêmement réactifs. Ces radicaux peuvent ensuite réagir et former un film à des températures bien plus basses, généralement comprises entre 200 et 400°C.
Permettre le dépôt sur des substrats sensibles
Ce processus à basse température est l'avantage déterminant du PECVD.
Il permet le dépôt de films de haute qualité sur des substrats qui ne peuvent pas supporter de fortes chaleurs. Cela inclut les plaquettes de silicium entièrement fabriquées avec des couches métalliques existantes, les plastiques et autres polymères, élargissant considérablement la gamme des applications possibles.
Personnalisation des propriétés du film
L'environnement du plasma donne aux ingénieurs un contrôle significatif sur le film final.
En ajustant précisément les paramètres du processus comme la composition du gaz, la pression et la puissance du plasma, vous pouvez affiner les propriétés du film déposé. Cela inclut sa densité, sa contrainte interne, sa composition chimique et son indice optique, permettant la personnalisation des films pour des exigences très spécifiques.
Comprendre les compromis
Aucune technologie n'est sans ses limites. Être un conseiller efficace signifie reconnaître les lacunes éventuelles du PECVD.
Pureté et densité du film
Parce que le dépôt a lieu à des températures plus basses, les films PECVD peuvent parfois incorporer des sous-produits de la réaction du plasma, tels que l'hydrogène. Cela peut entraîner des films moins denses ou moins purs que ceux obtenus par des méthodes à haute température, ce qui peut affecter leurs performances électriques.
Couverture conforme
Le PECVD est un processus directionnel, ce qui signifie qu'il peut parfois avoir du mal à revêtir uniformément l'intérieur de tranchées très profondes et étroites ou de structures 3D complexes. Pour les applications nécessitant une "couverture d'étape" parfaite, d'autres technologies comme le dépôt de couche atomique (ALD) peuvent être supérieures.
Potentiel de dommages par plasma
Le même plasma énergétique qui permet le dépôt à basse température peut, s'il n'est pas correctement contrôlé, causer des dommages physiques ou électriques à la surface du substrat. C'est un facteur connu que les ingénieurs de processus doivent gérer avec soin lors du développement des recettes.
Faire le bon choix pour votre objectif
Votre choix de technologie de dépôt doit être dicté par l'exigence principale de votre application spécifique.
- Si votre objectif principal est une isolation de haute qualité sur un dispositif sensible à la température : le PECVD est une norme de l'industrie pour le dépôt de dioxyde de silicium et de nitrure de silicium.
- Si votre objectif principal est de créer des dispositifs électroniques à grande surface comme des panneaux solaires ou des écrans : l'efficacité du PECVD pour le dépôt de silicium amorphe en fait un choix de premier ordre.
- Si votre objectif principal est d'améliorer la durabilité de surface d'une pièce mécanique : le PECVD est idéal pour l'application de revêtements durs à faible frottement comme le carbone de type diamant (DLC).
- Si votre objectif principal est d'atteindre la pureté et la couverture conforme les plus élevées : vous devrez peut-être évaluer le CVD à plus haute température ou le dépôt de couche atomique (ALD) comme alternatives.
Comprendre ces capacités matérielles et les principes sous-jacents vous permet de sélectionner la bonne technologie de dépôt pour votre défi d'ingénierie spécifique.
Tableau récapitulatif :
| Catégorie de matériau | Exemples courants | Applications clés |
|---|---|---|
| Diélectriques | Dioxyde de silicium (SiO₂), Nitrure de silicium (Si₃N₄) | Isolation électrique, couches de passivation |
| Semi-conducteurs | Silicium amorphe (a-Si) | Cellules solaires, écrans plats |
| Revêtements durs | Carbone de type diamant (DLC) | Résistance à l'usure pour outils, pièces automobiles |
| Films conducteurs | Aluminium, Cuivre | Contacts électriques, interconnexions |
Libérez le plein potentiel du PECVD pour les besoins de votre laboratoire avec KINTEK ! Tirant parti d'une R&D exceptionnelle et d'une fabrication interne, nous proposons des solutions avancées de fours à haute température, y compris nos systèmes CVD/PECVD spécialisés. Notre forte capacité de personnalisation approfondie assure un alignement précis avec vos exigences expérimentales uniques, que vous travailliez avec des diélectriques, des semi-conducteurs ou des revêtements protecteurs. Contactez-nous dès aujourd'hui pour discuter de la manière dont nos solutions sur mesure peuvent améliorer votre efficacité de recherche et développement !

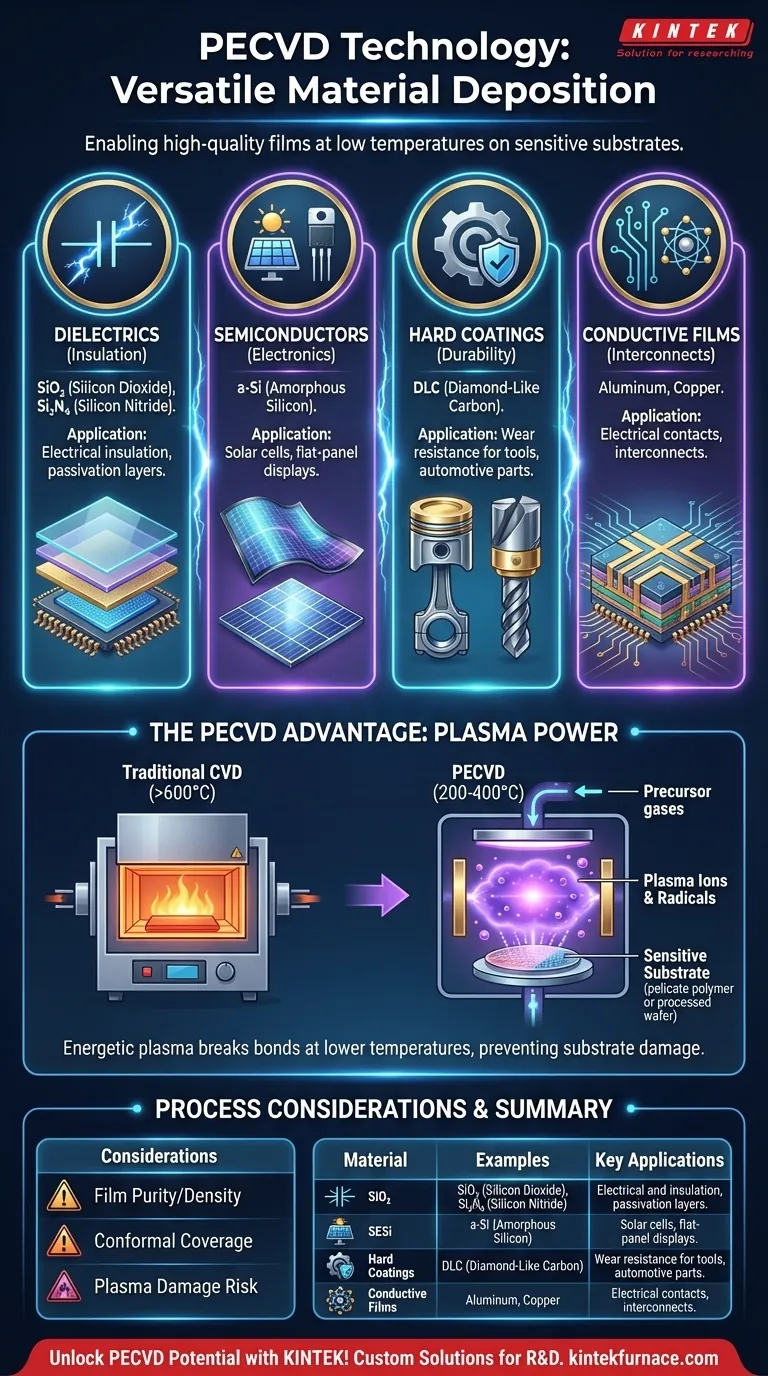

Guide Visuel
