En substance, le dépôt de couches atomiques (ALD) est une sous-catégorie hautement spécialisée du dépôt chimique en phase vapeur (CVD). Bien que les deux techniques soient utilisées pour créer des films minces de haute qualité, l'ALD offre un niveau de précision à l'échelle atomique inégalé en construisant le film une seule couche d'atomes à la fois. Ceci est réalisé grâce à un processus séquentiel et auto-limité, ce qui le distingue de la nature plus continue du CVD conventionnel.
La distinction cruciale est une question de contrôle par rapport à la vitesse. Le CVD est un processus continu qui dépose le matériau partout simultanément, le rendant rapide mais moins précis. L'ALD est un processus cyclique qui dépose exactement une couche atomique par cycle, offrant une précision et une conformité maximales au prix de la vitesse.
Décomposition du dépôt chimique en phase vapeur (CVD)
Le processus de base
Le dépôt chimique en phase vapeur (CVD) est un processus fondamental pour créer des films minces et des revêtements durables et haute performance. Il implique l'introduction d'un ou plusieurs gaz précurseurs volatils dans une chambre de réaction contenant le substrat à revêtir.
Les températures élevées à l'intérieur de la chambre provoquent la réaction ou la décomposition des gaz précurseurs. Cette réaction chimique forme le matériau solide souhaité, qui se dépose ensuite sur toutes les surfaces exposées du substrat.
Caractéristiques clés
Le dépôt dans un processus CVD est continu et simultané. Tant que les gaz précurseurs circulent et que la température est maintenue, le film continuera de croître en épaisseur sur l'ensemble du substrat.
Ceci fait du CVD une méthode relativement rapide et efficace pour produire des films de haute qualité pour un large éventail d'applications industrielles, des semi-conducteurs aux revêtements protecteurs contre la corrosion et l'oxydation.
Présentation du dépôt de couches atomiques (ALD) : la variante de précision
Une approche fondamentalement différente
L'ALD est mieux comprise comme une version plus contrôlée et raffinée du CVD. Au lieu d'introduire tous les précurseurs en même temps, l'ALD utilise un processus séquentiel et cyclique.
Un cycle ALD typique se compose de quatre étapes distinctes :
- Pulsion 1 : Le premier gaz précurseur est introduit dans la chambre.
- Purge 1 : La chambre est purgée avec un gaz inerte pour éliminer tout précurseur n'ayant pas réagi.
- Pulsion 2 : Le second gaz précurseur (le réactif) est introduit.
- Purge 2 : La chambre est à nouveau purgée pour éliminer les sous-produits de la réaction et l'excès de réactif.
Le principe « auto-limité »
Le génie de l'ALD réside dans ses réactions auto-limitées. Pendant la première impulsion, les molécules précurseurs ne peuvent s'attacher qu'aux sites de liaison disponibles sur la surface du substrat. Une fois que toute la surface est recouverte (saturée), la réaction s'arrête d'elle-même.
De même, le second précurseur ne réagit qu'avec la couche déposée par le premier. Cette nature auto-limitée garantit qu'exactement une couche atomique de matériau est déposée par cycle complet.
Contrôle et conformité inégalés
Cette croissance couche par couche confère à l'ALD ses avantages caractéristiques. Elle permet un contrôle au niveau atomique de l'épaisseur du film simplement en comptant le nombre de cycles effectués.
De plus, comme les précurseurs sont des gaz qui peuvent pénétrer n'importe où, l'ALD produit des films parfaitement conformes. Ils peuvent revêtir uniformément des structures 3D extrêmement complexes avec des rapports d'aspect élevés, ce qui est très difficile à réaliser avec le CVD conventionnel.
Comprendre les compromis : ALD contre CVD
Précision et qualité du film
L'ALD est le vainqueur incontesté en matière de précision. Sa nature auto-limitée produit des films avec un contrôle d'épaisseur inégalé, une uniformité parfaite et pratiquement zéro trou d'épingle. Les films CVD sont de haute qualité mais manquent de cette perfection au niveau atomique.
Vitesse de dépôt
Le CVD est nettement plus rapide. Comme le dépôt est continu, le CVD peut faire croître les films beaucoup plus rapidement que l'ALD, qui est intrinsèquement ralenti par ses cycles séquentiels d'impulsions et de purges. Cela rend le CVD mieux adapté aux applications nécessitant des films épais ou un débit élevé.
Température
Le CVD traditionnel nécessite souvent des températures très élevées pour entraîner les réactions chimiques. Bien qu'il existe certaines variantes, l'ALD peut généralement fonctionner à des températures beaucoup plus basses. Cela rend l'ALD adaptée au revêtement de substrats sensibles à la chaleur tels que les plastiques ou les matériaux organiques.
Faire le bon choix pour votre objectif
En fin de compte, le choix entre ALD et CVD dépend entièrement des exigences spécifiques de votre projet.
- Si votre objectif principal est une précision et une conformité maximales : L'ALD est le seul choix, en particulier pour les dispositifs semi-conducteurs avancés, les nanostructures et les composants 3D complexes.
- Si votre objectif principal est un débit élevé et une rentabilité pour des films plus épais : Le CVD est l'option supérieure, idéale pour les revêtements protecteurs généraux, l'optique et les cellules solaires.
- Si votre objectif principal est de revêtir un matériau sensible à la température : La température de traitement plus basse de l'ALD lui confère un avantage distinct par rapport à de nombreux procédés CVD traditionnels.
Choisir la bonne technique de dépôt nécessite de trouver un équilibre entre le besoin de perfection et les exigences pratiques de vitesse et de débit.
Tableau récapitulatif :
| Caractéristique | ALD | CVD |
|---|---|---|
| Type de processus | Séquentiel, auto-limité | Continu, simultané |
| Vitesse de dépôt | Lente (couche par couche) | Rapide |
| Précision | Contrôle au niveau atomique | Élevée, mais moins précise |
| Conformité | Excellente pour les structures 3D | Bonne, mais moins uniforme |
| Température | Plus basse, adaptée aux matériaux sensibles | Souvent plus élevée |
| Idéal pour | Applications de haute précision (ex : semi-conducteurs) | Débit élevé, films plus épais (ex : revêtements protecteurs) |
Besoin de conseils d'experts pour choisir la bonne solution de dépôt pour votre laboratoire ? KINTEK exploite une R&D exceptionnelle et une fabrication en interne pour fournir des solutions de fours haute température avancées, y compris des systèmes CVD/PECVD. Notre solide capacité de personnalisation approfondie garantit que nous pouvons répondre précisément à vos exigences expérimentales uniques, que vous travailliez avec des semi-conducteurs, des revêtements protecteurs ou d'autres applications. Contactez-nous dès aujourd'hui pour discuter de la manière dont nos solutions sur mesure peuvent améliorer votre recherche et développement !

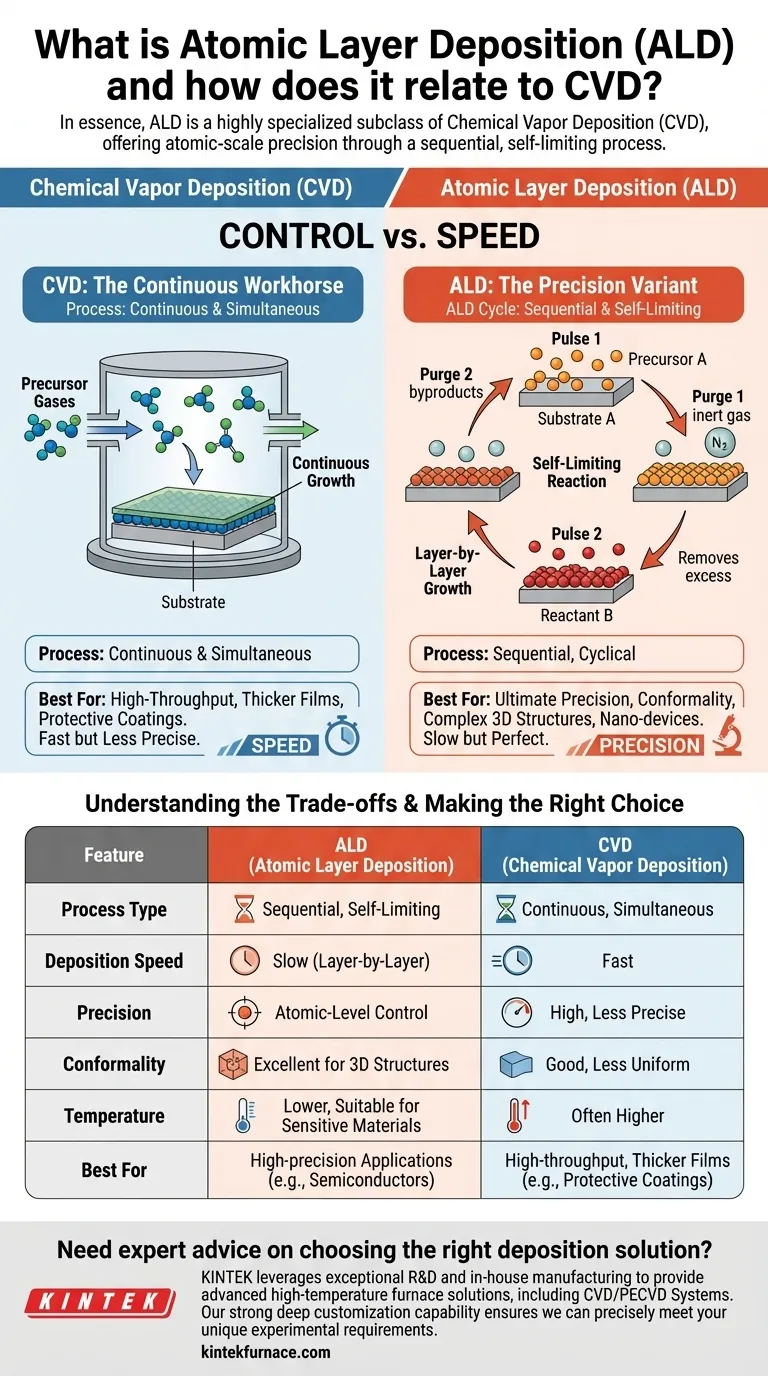

Guide Visuel
