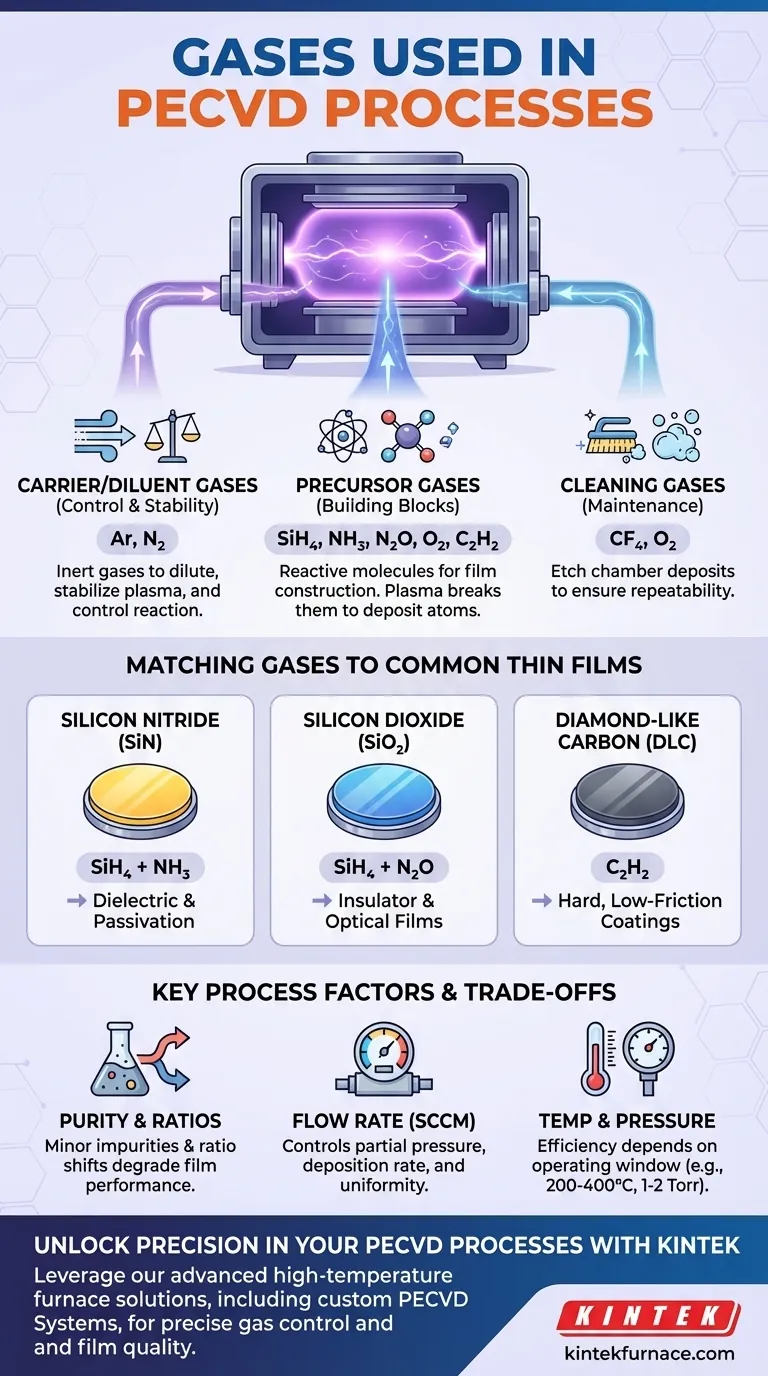

Quels sont les gaz couramment utilisés dans les procédés PECVD ?Optimiser le dépôt de couches minces grâce à des mélanges de gaz précis

Les procédés de dépôt chimique en phase vapeur assisté par plasma (PECVD) utilisent une variété de gaz adaptés à des applications spécifiques de couches minces, en équilibrant la réactivité, la qualité du dépôt et la compatibilité avec le substrat.Les gaz clés comprennent des précurseurs réactifs tels que le silane et l'ammoniac pour les films à base de silicium, des hydrocarbures pour les revêtements en carbone et des diluants inertes pour le contrôle du processus.Le choix des gaz a un impact direct sur les propriétés des films, les taux de dépôt et la maintenance des équipements, ce qui fait de la sélection des gaz une considération essentielle pour la fabrication des semi-conducteurs, les revêtements optiques et d'autres applications avancées.

Explication des points clés :

  1. Gaz réactifs primaires

    • Silane (SiH4):La source de silicium la plus courante pour le dépôt de films de nitrure de silicium (SiN), d'oxyde de silicium (SiO2) et de silicium amorphe (a-Si).Souvent dilué (par exemple, 5 % dans N2 ou Ar) pour des raisons de sécurité et de contrôle du processus.
    • Ammoniac (NH3):Utilisé avec le silane pour créer des films de nitrure de silicium, il apporte de l'azote.Sa décomposition dans le plasma permet un dépôt à basse température.
    • Hydrocarbures (par exemple, acétylène/C2H2):Essentiel pour les revêtements de carbone de type diamant (DLC), offrant une dureté et une inertie chimique élevées.
  2. Gaz d'oxydation et de gravure

    • Oxyde nitreux (N2O):Source d'oxygène pour le dépôt de dioxyde de silicium (SiO2), souvent associée à du silane.
    • Mélanges CF4/O2:Utilisé pour in situ nettoyage au plasma (rapport 4:1 en général) pour éliminer les dépôts dans la chambre, ce qui réduit les temps d'arrêt entre les essais.
  3. Gaz diluants inertes

    • Argon (Ar) et azote (N2):Agissent comme gaz vecteurs pour stabiliser le plasma, améliorer l'uniformité et réduire les risques d'explosion (par exemple, dilution du silane).N2 peut également participer à des réactions (par exemple, nitridation).
  4. Mélanges de gaz spécifiques au procédé

    • Films diélectriques:SiH4 + NH3 + N2 pour SiN ; SiH4 + N2O pour SiO2.
    • Couches de semi-conducteurs:Des gaz dopants tels que PH3 ou B2H6 peuvent être ajoutés pour ajuster la conductivité.
  5. Avantages par rapport au procédé traditionnel de dépôt chimique en phase vapeur
    L'activation par plasma du PECVD permet

    • des températures plus basses (200-400°C contre 425-900°C pour la LPCVD), ce qui est essentiel pour les substrats sensibles à la température.
    • Amélioration de la densité et de l'adhérence du film, ce qui réduit les défauts tels que les fissures.
    • Des taux de dépôt plus rapides et un meilleur contrôle stœchiométrique.
  6. Considérations opérationnelles

    • La sécurité:Les gaz pyrophoriques (par exemple, le silane) nécessitent des protocoles de manipulation stricts.
    • L'entretien:Le nettoyage au CF4/O2 prolonge la durée de vie de la chambre mais doit équilibrer l'agressivité de la gravure pour éviter d'endommager les composants.

Pour les acheteurs d'équipement, la compréhension des rôles de ces gaz garantit une configuration optimale du système - en adaptant les systèmes d'alimentation en gaz, les générateurs de plasma et le traitement des gaz d'échappement aux types de films prévus et aux exigences de débit.

Tableau récapitulatif :

Type de gaz Utilisations courantes Principaux avantages
Silane (SiH4) Nitrure de silicium, oxyde, silicium amorphe Permet le dépôt à basse température ; souvent dilué pour des raisons de sécurité et de contrôle.
Ammoniac (NH3) Films de nitrure de silicium Fournit de l'azote ; se décompose dans le plasma pour des réactions efficaces.
Hydrocarbures Revêtements en carbone de type diamant (DLC) Offre une grande dureté et une inertie chimique.
Oxyde nitreux (N2O) Dépôt de dioxyde de silicium (SiO2) Agit comme une source d'oxygène ; s'associe bien avec le silane.
Mélanges CF4/O2 Nettoyage de la chambre Réduit les temps d'arrêt en éliminant les dépôts (rapport 4:1 typique).
Argon/N2 Stabilisation du plasma, gaz porteur Améliore l'uniformité ; réduit les risques d'explosion (par exemple, dilution du silane).
