Essentiellement, le coût élevé du dépôt chimique en phase vapeur (CVD) est dû à deux facteurs principaux : l'investissement en capital important requis pour les équipements hautement spécialisés et les dépenses récurrentes en matériaux précurseurs ultra-purs. Le processus exige un environnement étroitement contrôlé – vide poussé, températures extrêmes et flux de gaz précis – ce qui nécessite des machines complexes et coûteuses pour atteindre la qualité au niveau atomique requise pour les matériaux avancés.
Le prix élevé du CVD n'est pas une dépense arbitraire. C'est le coût direct de l'obtention d'un contrôle inégalé sur la pureté, l'uniformité et la conformité du film, qui sont des exigences non négociables pour la fabrication de composants électroniques et optiques haute performance.
Déconstruire les coûts principaux du CVD
Pour comprendre le budget d'un procédé CVD, vous devez décomposer ses coûts en quatre domaines clés : l'équipement d'investissement, les matériaux précurseurs, la consommation opérationnelle et l'expertise humaine.
Les dépenses en capital : Équipements spécialisés
L'installation initiale d'un système CVD représente le coût initial le plus important. Ce n'est pas un four ordinaire ; c'est un instrument de précision.
La chambre à vide doit être capable d'atteindre un vide poussé ou ultra-poussé pour éliminer les contaminants atmosphériques. Toute molécule d'oxygène ou d'eau égarée peut créer des défauts dans le film final, de sorte que l'intégrité de la chambre, des pompes et des joints est critique et coûteuse.
De plus, des fours haute température sont nécessaires pour fournir l'énergie thermique requise pour entraîner les réactions chimiques. Ces systèmes doivent maintenir des températures exceptionnellement stables et uniformes, souvent supérieures à 1000°C, ce qui exige des éléments chauffants et des systèmes de contrôle sophistiqués.
Enfin, un système de distribution de gaz précis, utilisant des contrôleurs de débit massique (MFC), est essentiel pour introduire les gaz précurseurs dans la chambre à des débits exacts. Ce contrôle garantit que le film final est uniforme sur l'ensemble du substrat.
Le coût des matériaux : Précurseurs de haute pureté
Les matières premières pour le CVD, appelées précurseurs, constituent un coût récurrent majeur. Ce ne sont pas des gaz industriels standard ; ce sont des composés chimiques de spécialité.
Le coût est directement lié à la pureté. Pour les applications semi-conductrices, les précurseurs doivent être "cinq-neuf" (99,999 %) purs ou mieux. L'élimination de cette dernière fraction de pourcentage d'impuretés nécessite des processus de purification chimique étendus et coûteux.
Certains précurseurs, comme les composés organométalliques (par exemple, TMGa, TMIn) utilisés dans la fabrication de LED et de transistors haute vitesse, sont exceptionnellement coûteux en raison de leur synthèse complexe et de leur instabilité.
Les dépenses opérationnelles : Énergie et environnement
Un réacteur CVD est énergivore. Les pompes à vide fonctionnent constamment, et les fours à haute température consomment une quantité importante d'électricité pour maintenir leurs points de consigne pendant des heures.
Au-delà de l'énergie, il y a le coût de la gestion des déchets. De nombreux procédés CVD produisent des gaz sous-produits dangereux ou toxiques qui ne peuvent pas être rejetés dans l'atmosphère. Ceux-ci nécessitent des systèmes d'épuration des gaz d'échappement, ce qui ajoute à la complexité et au coût opérationnel.
Le coût caché : Maintenance et expertise
Ces systèmes complexes ne fonctionnent pas seuls. Ils nécessitent des ingénieurs et des techniciens hautement qualifiés pour l'exploitation, le développement des processus et l'entretien courant.
Le coût de remplacement des composants sous vide, du nettoyage de la chambre des dépôts résiduels et de l'étalonnage des systèmes de contrôle contribue au coût total de possession sur la durée de vie de l'équipement.
Comprendre les compromis : Pourquoi payer la prime pour le CVD ?
Le coût élevé du CVD est un obstacle, mais il est accepté dans de nombreuses industries car le processus offre des résultats que des méthodes moins coûteuses ne peuvent égaler.
L'avantage : Qualité de film inégalée
Le CVD excelle dans la production de films très conformes, ce qui signifie qu'ils peuvent revêtir des topographies complexes en trois dimensions avec une épaisseur parfaitement uniforme. C'est quelque chose avec quoi les méthodes alternatives comme le dépôt physique en phase vapeur (PVD) ont du mal.
Le processus produit également des films denses, avec un faible nombre de défauts et une pureté exceptionnelle, conduisant à des propriétés électriques, optiques ou mécaniques supérieures.
L'inconvénient : Débit vs Précision
Un compromis significatif avec le CVD est sa faible vitesse de dépôt. Les réactions chimiques doivent être gérées avec soin pour assurer la qualité, ce qui peut rendre le processus long.
Ce faible débit signifie que le coût par plaquette ou par pièce peut être élevé, ce qui le rend moins adapté aux applications où la vitesse et le volume sont plus importants que la qualité ultime du film.
Quand les alternatives ont du sens
Pour les applications qui ne nécessitent pas une perfection au niveau atomique, d'autres méthodes sont plus économiques. Le PVD (pulvérisation ou évaporation) est souvent plus rapide et moins cher pour appliquer des revêtements métalliques ou céramiques simples. Pour des couches conductrices épaisses et non critiques, la galvanoplastie peut être une solution bien plus rentable.
Faire le bon choix pour votre objectif
Décider d'utiliser le CVD nécessite d'aligner ses capacités et ses coûts sur l'objectif principal de votre projet.
- Si votre objectif principal est la performance de pointe (semi-conducteurs, optiques avancées, outils résistants à l'usure) : Le coût élevé du CVD est un investissement nécessaire pour atteindre la pureté, la conformité et les propriétés matérielles requises qui définissent la performance du produit.
- Si votre objectif principal est un revêtement rentable (finitions décoratives, protection de base contre la corrosion) : Vous devriez d'abord évaluer des alternatives moins coûteuses et à plus haut débit comme le PVD, la galvanoplastie ou la pyrolyse par pulvérisation avant de vous engager dans les dépenses du CVD.
En fin de compte, comprendre ces facteurs de coût vous permet de justifier l'investissement dans le CVD lorsque la précision est primordiale ou de vous tourner vers des alternatives plus économiques lorsque ce n'est pas le cas.
Tableau récapitulatif :
| Facteur de coût | Composants clés | Impact sur le coût total |
|---|---|---|
| Équipement en capital | Chambres à vide, fours à haute température, systèmes de distribution de gaz | Investissement initial élevé |
| Matériaux précurseurs | Gaz ultra-purs, composés organométalliques | Dépense récurrente majeure |
| Dépenses opérationnelles | Consommation d'énergie, systèmes de gestion des déchets | Coûts continus |
| Maintenance & Expertise | Main-d'œuvre qualifiée, entretien du système | Coûts de possession à long terme |
Vous avez des difficultés avec les coûts élevés des procédés CVD ? KINTEK peut vous aider ! Grâce à une R&D exceptionnelle et à une fabrication interne, nous fournissons à divers laboratoires des solutions avancées de fours à haute température. Notre gamme de produits, comprenant les fours à moufle, tubulaires, rotatifs, les fours à vide et à atmosphère, et les systèmes CVD/PECVD, est complétée par de solides capacités de personnalisation approfondie pour répondre précisément à vos exigences expérimentales uniques. Réduisez vos dépenses et améliorez vos performances — contactez-nous dès aujourd'hui pour une solution sur mesure !

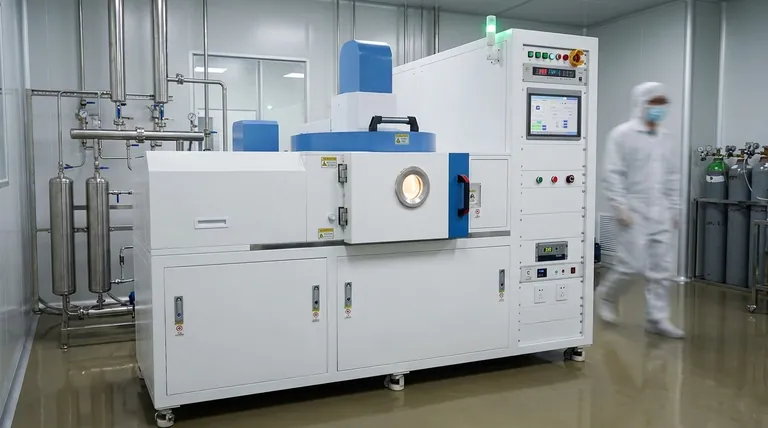

Guide Visuel
