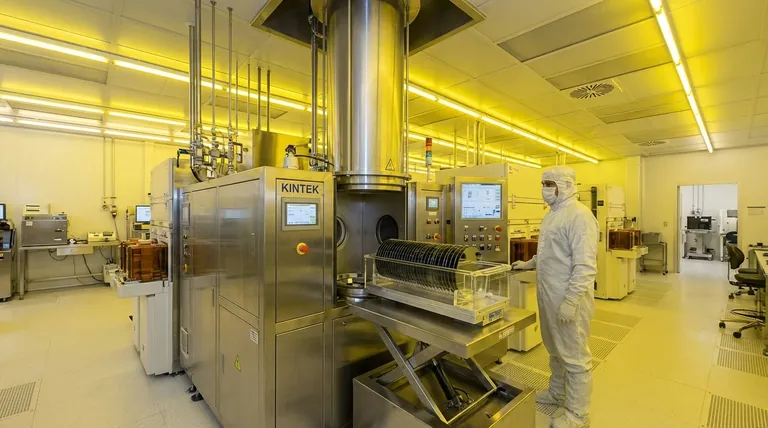

Dans un four tubulaire vertical, les tranches de silicium sont d'abord disposées sur des supports en quartz spécialisés, appelés "bateaux". Ces bateaux sont ensuite mécaniquement chargés et déchargés en tant qu'unité complète par le bas du tube de processus orienté verticalement, permettant un processus de traitement thermique hautement contrôlé et automatisé.
Le mécanisme de chargement par le bas d'un four vertical n'est pas seulement une commodité ; c'est un choix d'ingénierie délibéré motivé par le besoin d'une uniformité de température supérieure et la minimisation de la contamination particulaire, qui sont essentiels pour une fabrication à haut rendement.
La conception essentielle d'un four vertical
Pour comprendre le processus de chargement, nous devons d'abord comprendre l'architecture fondamentale du four. Il est conçu dès le départ pour la précision et la cohérence.
Le tube de processus vertical
Au cœur du four se trouve un tube orienté verticalement, généralement fabriqué à partir de matériaux de haute pureté comme le quartz ou la céramique. Ce tube contient l'atmosphère contrôlée où les tranches seront chauffées.
Éléments chauffants environnants
Le tube de processus est enveloppé d'éléments chauffants résistifs. Ces éléments génèrent une chaleur radiante, qui est distribuée uniformément sur toute la longueur du tube pour créer une zone thermique stable et uniforme.
L'atmosphère contrôlée
L'ensemble du processus se déroule dans un environnement scellé. Cela permet un contrôle précis de la composition des gaz, de la pression et du débit, empêchant l'oxydation ou d'autres réactions chimiques indésirables pendant le traitement thermique.
Le processus de chargement et de déchargement expliqué
Le mouvement des tranches dans et hors de cet environnement est une procédure automatisée et soigneusement chorégraphiée.
Étape 1 : Disposition des tranches sur des bateaux en quartz
Les tranches sont placées avec une précision robotique dans des fentes sur un bateau en quartz. Le quartz est utilisé pour son exceptionnelle stabilité thermique et sa grande pureté, garantissant qu'il ne devienne pas une source de contamination à des températures extrêmes.
Étape 2 : L'élévateur automatisé de chargement par le bas
L'ensemble du bateau est positionné sur un mécanisme d'élévateur situé directement sous le tube du four. Le bas du tube est scellé par une porte qui s'ouvre pour permettre à l'élévateur de soulever le bateau dans le four.
Étape 3 : Placement précis dans la zone chaude
Le système automatisé lève le bateau au centre de la zone thermique préchauffée. Ce mouvement lent et contrôlé prévient le choc thermique des tranches et garantit que l'ensemble du lot est positionné de manière identique pour chaque cycle, assurant la répétabilité du processus. Le déchargement est l'inverse de ce processus.
Pourquoi cette conception verticale est supérieure
L'architecture verticale à chargement par le bas résout directement les défis critiques rencontrés par les conceptions de fours horizontaux plus anciens.
Atteindre une uniformité de température supérieure
En empilant les tranches verticalement dans une colonne chauffante symétrique, chaque tranche dans le bateau est exposée à un profil thermique presque identique. Cela élimine les gradients de température souvent observés dans les tubes horizontaux, où les tranches à l'avant, à l'arrière ou en bas peuvent subir des conditions différentes.
Minimiser la contamination particulaire
C'est un avantage essentiel. Dans un four horizontal, les particules qui se détachent du haut du tube de processus peuvent tomber directement sur les tranches en dessous. Dans un four vertical, la gravité joue en votre faveur ; toute particule potentielle est beaucoup plus susceptible de tomber directement vers le bas, au-delà des tranches, et hors de la zone de processus critique.
Assurer la stabilité et le contrôle du processus
Le système d'élévateur automatisé offre un mouvement exceptionnellement fluide et reproductible. Ceci, combiné à une interface de contrôle moderne, simplifie l'opération et réduit les risques d'erreur humaine, améliorant à la fois l'efficacité et la sécurité.
Comprendre les considérations opérationnelles
Bien que supérieure, la conception du four vertical présente ses propres caractéristiques qui doivent être gérées.
L'automatisation n'est pas facultative
La précision requise pour le chargement et la conception du système nécessitent un mécanisme de manipulation entièrement automatisé. Cela augmente la complexité du système mais est fondamental pour obtenir les avantages du contrôle de processus.
Empreinte et exigences des installations
Les fours verticaux sont hauts et nécessitent un dégagement vertical important. Ce sont des équipements substantiels qui doivent être intégrés à l'infrastructure d'une installation, nécessitant souvent un placement dans une salle blanche.
Importance des matériaux de haute qualité
La performance de l'ensemble du système repose sur la qualité de ses composants. Le tube de processus et les bateaux à tranches doivent être fabriqués à partir de matériaux de la plus haute pureté pour éviter qu'ils ne se dégradent et n'introduisent des défauts à haute température.
Faire le bon choix pour votre processus
Le mécanisme de chargement est un indicateur clé de l'application et du niveau de performance visés par le four.
- Si votre objectif principal est une uniformité de processus maximale et une faible défectuosité : Le four vertical automatisé à chargement par le bas est le choix définitif pour le traitement avancé des semi-conducteurs et des matériaux.
- Si votre objectif principal est la R&D en petits lots avec un budget flexible : Un four vertical offre toujours les meilleurs résultats, garantissant que votre recherche n'est pas compromise par les limitations de l'équipement.
- Si votre objectif principal est la fiabilité opérationnelle : Privilégiez un système d'un fabricant réputé doté d'une plateforme d'automatisation éprouvée et robuste et de verrouillages de sécurité complets.
En fin de compte, la méthode de chargement du four vertical est le reflet direct de son objectif principal : atteindre une précision et une qualité sans compromis dans le traitement thermique à enjeux élevés.
Tableau récapitulatif :
| Aspect | Détails |
|---|---|
| Méthode de chargement | Chargement par le bas automatisé avec des bateaux en quartz |
| Avantages clés | Uniformité de température supérieure, contamination particulaire minimisée |
| Matériaux utilisés | Quartz ou céramique de haute pureté pour les tubes et les bateaux |
| Applications | Traitement des semi-conducteurs, recherche sur les matériaux |
