Quels Sont Les Avantages Des Éléments Chauffants À Feuille Gravée ? Obtenez Une Uniformité De Chaleur Supérieure Et Une Réponse Rapide

À la base, les principaux avantages des éléments chauffants à feuille gravée sont une uniformité de chaleur exceptionnelle, une flexibilité de conception inégalée et une réponse thermique rapide. Ces avantages découlent directement de leur processus de fabrication unique, qui permet la création de motifs de résistance complexes, conçus par ordinateur, sur un substrat fin et flexible.

Bien qu'il existe des technologies de chauffage plus simples, la feuille gravée est le choix définitif pour les applications où une distribution de chaleur précise, uniforme et complexe est une exigence de conception critique. Elle échange un coût initial plus élevé contre des performances thermiques et un contrôle supérieurs.

Comment la feuille gravée obtient-elle des performances supérieures

Pour comprendre les avantages de la feuille gravée, il faut d'abord comprendre comment elle est fabriquée. Contrairement aux résistances bobinées traditionnelles, les éléments à feuille gravée sont produits avec un niveau de précision similaire à celui de la fabrication d'une carte de circuit imprimé.

Le processus de photogravure

Le processus commence par une feuille mince de métal résistif, tel qu'un alliage à base de nickel, qui est laminée sur un matériau isolant diélectrique tel que le silicone, le Kapton® ou le mica.

Un motif de circuit généré par ordinateur est transféré sur la feuille à l'aide de la photolithographie. Une solution à base d'acide grave ensuite le métal non protégé, laissant derrière elle une piste résistive précise et planifiée. Ce processus soustractif est ce qui permet des motifs de chauffage incroyablement complexes et reproductibles.

La construction résultante

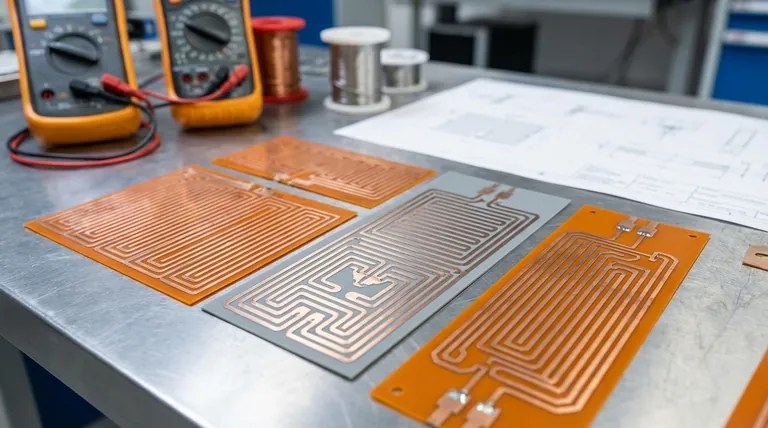

Le produit final est un élément chauffant mince et à profil bas avec un grand élément chauffant plat. Cet élément présente un pourcentage significativement plus élevé de sa surface en contact direct avec la pièce chauffée par rapport aux fils ronds d'un élément bobiné, ce qui constitue la base physique de ses avantages en matière de performance.

Les avantages fondamentaux expliqués

La méthode de fabrication se traduit directement par des avantages de performance tangibles qui sont difficiles ou impossibles à obtenir avec d'autres technologies.

Uniformité de chaleur inégalée

Étant donné que la piste résistive est gravée chimiquement, sa largeur et son espacement peuvent être contrôlés avec une extrême précision. Cela permet aux concepteurs de distribuer la puissance là où elle est nécessaire, éliminant les points chauds et froids courants avec les éléments bobinés et assurant une chaleur exceptionnellement uniforme sur une surface.

Flexibilité de conception exceptionnelle

Le processus de photogravure n'est pas limité aux motifs simples. Les éléments chauffants peuvent être conçus dans pratiquement n'importe quelle forme ou taille. Plus important encore, cela permet une puissance distribuée, où différentes zones d'un même élément chauffant peuvent avoir des puissances différentes. Ceci est idéal pour compenser la perte de chaleur prévisible sur les bords d'un composant.

Réponse thermique rapide

Les éléments chauffants à feuille gravée ont très peu de masse par rapport à leur surface. Cette faible masse thermique signifie que moins d'énergie est gaspillée à chauffer l'élément lui-même, ce qui permet des temps de montée et de descente en température beaucoup plus rapides. Cela les rend idéaux pour les applications nécessitant un cyclage thermique serré et un contrôle précis.

Haute densité de puissance

La grande surface de la piste de feuille permet un transfert de chaleur plus efficace vers le composant cible. Cela permet aux éléments chauffants à feuille gravée de délivrer une puissance élevée dans une très petite zone (haute densité de puissance) sans s'autodétruire, une caractéristique essentielle pour les applications aérospatiales et médicales exigeantes.

Profil bas et léger

L'assemblage de l'élément chauffant final est exceptionnellement mince et léger. Cela en fait la solution parfaite pour les applications avec des contraintes d'espace serrées ou lorsque la réduction du poids est un objectif de conception principal.

Comprendre les compromis

Aucune technologie n'est sans ses limites. Être objectif nécessite de comprendre où la feuille gravée pourrait ne pas être le choix optimal.

Coût initial plus élevé

Le processus de photolithographie en plusieurs étapes et le coût de l'outillage pour les conceptions personnalisées rendent les éléments chauffants à feuille gravée plus chers que les éléments bobinés ou à cartouche plus simples. La différence de coût est la plus marquée dans les applications à faible volume ou simples, non critiques.

Vulnérabilité aux dommages physiques

Bien que durables lorsqu'ils sont correctement installés, l'élément en feuille mince est plus susceptible d'être endommagé par le pliage, le froissement ou la perforation qu'un élément à fil gainé de métal robuste. Une manipulation et une installation minutieuses sont essentielles pour garantir une fiabilité à long terme.

Faire le bon choix pour votre application

La sélection de la bonne technologie de chauffage dépend entièrement des priorités spécifiques d'ingénierie et de budget de votre projet.

Si votre objectif principal est le contrôle thermique de précision et l'uniformité pour une pièce complexe : La feuille gravée est la technologie supérieure, en particulier pour les équipements médicaux, analytiques ou à semi-conducteurs.
Si votre objectif principal est le cyclage thermique rapide : La faible masse thermique d'un élément chauffant à feuille gravée offre un avantage clair par rapport aux options bobinées ou céramiques plus lourdes.
Si votre objectif principal est le chauffage à faible coût pour une application simple et non critique : Un élément chauffant traditionnel bobiné ou en caoutchouc de silicone flexible sera probablement une solution plus rentable.

En fin de compte, choisir un élément chauffant à feuille gravée est une décision de privilégier la performance et la flexibilité de conception pour les défis thermiques exigeants.

Tableau récapitulatif :

Avantage	Caractéristique clé	Idéal pour
Uniformité de chaleur inégalée	Contrôle précis de la piste résistive	Élimination des points chauds/froids
Flexibilité de conception exceptionnelle	Formes personnalisées et puissance distribuée	Conceptions thermiques complexes
Réponse thermique rapide	Faible masse thermique	Cycles de chauffage et de refroidissement rapides
Haute densité de puissance	Puissance efficace dans de petites zones	Utilisations médicales et aérospatiales exigeantes
Profil bas et léger	Construction mince et flexible	Applications contraintes par l'espace
