Dans un four tubulaire rotatif, la chaleur est transférée au tube de traitement principalement par une combinaison de rayonnement et de convection provenant des éléments chauffants externes. Cette énergie traverse ensuite la paroi solide du tube par conduction avant d'être transférée au matériau à l'intérieur, où la rotation du four crée un effet de mélange dynamique pour un chauffage uniforme.
La fonction principale d'un four tubulaire rotatif n'est pas seulement de chauffer un tube, mais de chauffer le matériau qu'il contient avec une uniformité exceptionnelle. Il y parvient en combinant des méthodes de chauffage externes avec un culbutage mécanique continu, ce qui garantit que chaque particule est constamment exposée à la source de chaleur.
Le parcours complet du transfert de chaleur
Pour comprendre le fonctionnement d'un four tubulaire rotatif, il est préférable de suivre le trajet de l'énergie thermique de sa source jusqu'au matériau cible. Le processus se déroule en trois étapes distinctes.
Étape 1 : De l'élément chauffant à la surface du tube (Rayonnement et convection)
Le processus commence par les éléments chauffants, qui peuvent être des résistances électriques ou des brûleurs à gaz, positionnés autour du tube du four.
Ces éléments transfèrent la chaleur à la surface extérieure du tube de deux manières principales. Le rayonnement est le transfert direct d'énergie par ondes électromagnétiques, un peu comme la chaleur que vous ressentez d'un feu de camp ardent. La convection se produit lorsque l'air ou le gaz à l'intérieur de la chambre du four est chauffé, devient moins dense et circule, transférant son énergie thermique au tube.
Étape 2 : À travers la paroi du tube (Conduction)
Une fois que la surface extérieure du tube est chaude, cette énergie thermique doit atteindre la surface intérieure. Cela se produit par conduction.
La conduction est le transfert de chaleur à travers un matériau solide. Les atomes dans la paroi du tube vibrent plus intensément à mesure qu'ils chauffent, transmettant cette énergie aux atomes adjacents jusqu'à ce que la chaleur ait pénétré toute l'épaisseur de la paroi.
Étape 3 : Dans le matériau (Conduction et convection améliorée)
Cette dernière étape est ce qui rend un four rotatif unique. Lorsque le tube chauffé tourne, le matériau à l'intérieur est continuellement soulevé et culbuté.
La chaleur est transférée de la paroi intérieure chaude aux particules du matériau par conduction directe. De manière cruciale, la rotation garantit que le matériau est constamment mélangé. Cette convection forcée empêche toute couche unique de surchauffer tout en exposant les particules plus froides du cœur de la masse à la paroi chaude du tube, ce qui entraîne un chauffage très uniforme.
Pourquoi la rotation est le facteur critique
Un four statique peut facilement chauffer un tube, mais la rotation est ce qui permet le traitement précis et efficace des poudres, des granulés et d'autres matériaux à écoulement libre.
Assurer un chauffage uniforme
Sans rotation, le matériau au fond du tube recevrait une chaleur constante et directe et pourrait potentiellement brûler, tandis que le matériau sur le dessus resterait isolé et sous-chauffé. L'action de culbutage élimine ces points chauds et froids.
Maximiser l'échange de chaleur
La rotation expose continuellement de nouvelles surfaces du matériau à la paroi intérieure chaude, augmentant considérablement l'efficacité du transfert de chaleur. Certains systèmes avancés utilisent également un flux de gaz chaud à contre-courant à travers le tube, se déplaçant dans le sens opposé à l'écoulement du matériau, pour maximiser davantage cet échange.
Permettre un contrôle précis
La combinaison d'un chauffage multizone (permettant différentes températures sur toute la longueur du tube) et d'un système de thermocouple fournit une rétroaction précise pour la régulation de la température. Ce contrôle, associé au mélange uniforme dû à la rotation, permet des processus thermiques hautement reproductibles et sophistiqués.
Comprendre les compromis
Bien que puissant, la conception du four tubulaire rotatif présente des considérations spécifiques qui le rendent idéal pour certaines applications mais inapproprié pour d'autres.
Intégrité du matériau
L'action de culbutage continue peut provoquer une abrasion ou dégrader les matériaux fragiles. Le processus convient mieux aux granulés ou aux poudres robustes qui ne sont pas sensibles au stress mécanique.
Limites des matériaux de tube
Le tube de traitement lui-même est un composant critique. Des matériaux comme le quartz offrent d'excellentes propriétés thermiques mais sont fragiles et ont des limites de température. Les tubes en céramique (comme l'alumine) peuvent atteindre des températures plus élevées mais peuvent être plus sensibles au choc thermique si elles sont chauffées ou refroidies trop rapidement.
Complexité du processus
L'optimisation d'un processus de four rotatif nécessite de trouver un équilibre entre plusieurs variables : la température, la vitesse de rotation et l'angle d'inclinaison du tube. Trouver la bonne recette pour un matériau spécifique peut être plus complexe qu'avec un four statique ou à boîte simple.
Application à votre processus
Comprendre les mécanismes de transfert de chaleur vous permet d'optimiser vos résultats. Votre approche doit dépendre de votre objectif principal.
- Si votre objectif principal est d'obtenir une uniformité de température maximale : Concentrez-vous sur l'optimisation de la vitesse de rotation pour créer une cascade de matériau douce mais continue.
- Si votre objectif principal est un débit élevé : Étudiez un système doté d'un chauffage multizone et d'un flux de gaz à contre-courant pour accélérer le transfert de chaleur et réduire le temps de résidence.
- Si votre objectif principal est de préserver une structure matérielle délicate : Évaluez attentivement si le culbutage mécanique est acceptable, et si oui, utilisez la vitesse de rotation la plus faible possible.
En maîtrisant ces principes, vous pouvez transformer le four tubulaire rotatif d'un simple appareil de chauffage en un instrument précis pour le traitement des matériaux.
Tableau récapitulatif :
| Étape du transfert de chaleur | Mécanisme | Fonction clé |
|---|---|---|
| Étape 1 : De l'élément chauffant à la surface du tube | Rayonnement et convection | Chauffage externe via des éléments et circulation d'air/gaz |
| Étape 2 : À travers la paroi du tube | Conduction | La chaleur traverse le matériau solide du tube |
| Étape 3 : Dans le matériau | Conduction et convection améliorée | Transfert de chaleur direct et mélange par rotation pour l'uniformité |
Débloquez un traitement thermique précis avec les fours tubulaires rotatifs avancés de KINTEK ! En tirant parti d'une R&D exceptionnelle et d'une fabrication interne, nous fournissons à divers laboratoires des solutions sur mesure à haute température, notamment des fours à moufle, tubulaires, rotatifs, sous vide et à atmosphère contrôlée, ainsi que des systèmes CVD/PECVD. Notre solide capacité de personnalisation approfondie garantit que vos besoins expérimentaux uniques sont satisfaits pour une uniformité et une efficacité supérieures. Contactez-nous dès aujourd'hui pour discuter de la manière dont nos fours peuvent optimiser votre traitement de matériaux !

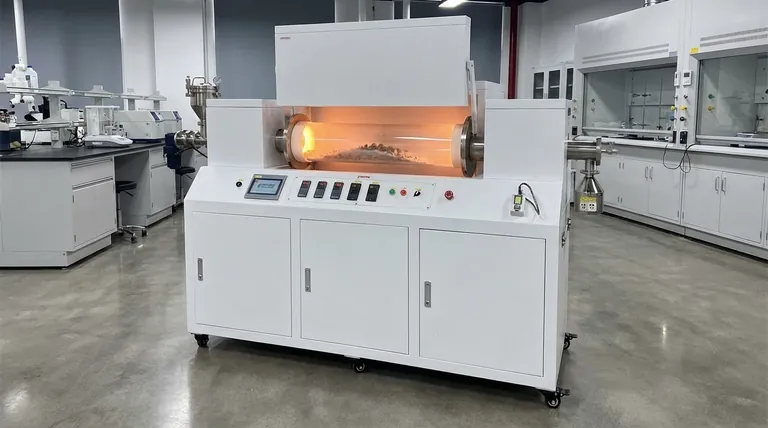

Guide Visuel
