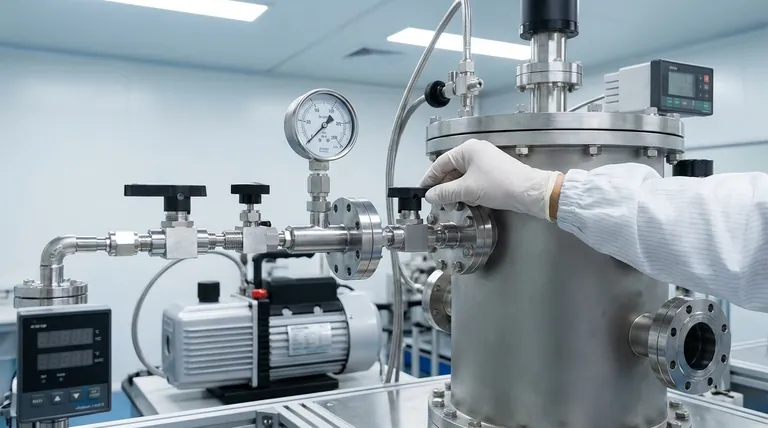

Essentiellement, vous maintenez la pression du vide en créant un équilibre dynamique. Ceci est réalisé lorsque le taux de gaz retiré par la pompe à vide est précisément équilibré par le taux de tout gaz entrant dans la chambre à vide, un processus géré à l'aide d'éléments de contrôle tels que des vannes.
Le défi fondamental du maintien de la pression du vide n'est pas simplement de pomper plus fort, mais de gérer le débit total du système. Une pression stable est un équilibre contrôlé entre la charge de gaz entrant dans la chambre et la vitesse effective à laquelle votre pompe l'élimine.
Le principe fondamental : l'équilibre du débit
Pour contrôler la pression, vous devez d'abord comprendre les facteurs qui la déterminent. Dans tout système de vide, la pression finale résulte d'une relation simple mais puissante entre la charge de gaz et la vitesse de pompage.
Comprendre le débit (Q)
Le débit (Q) est la quantité fondamentale de flux de gaz dans un système de vide. Il représente le volume de gaz se déplaçant par unité de temps, normalisé par rapport à sa pression, et est généralement mesuré en Torr-litres/sec ou mbar-litres/sec.
La pression stable (P) dans votre chambre est déterminée par cette formule : P = Q / S_eff.
Ici, Q est la charge de gaz totale entrant dans la chambre, et S_eff est la vitesse de pompage effective. Pour contrôler P, vous devez gérer activement Q ou S_eff.
La charge de gaz (Q_in) : ce qui entre dans votre système
La charge de gaz est la quantité totale de gaz entrant dans l'espace de vide par seconde. Elle provient de plusieurs sources, à la fois intentionnelles et non intentionnelles.
- Gaz de procédé : Gaz que vous introduisez délibérément à des fins spécifiques, comme la pulvérisation cathodique ou le dépôt chimique en phase vapeur. C'est votre principale charge de gaz contrôlée.
- Fuites réelles : Gaz entrant de l'atmosphère extérieure par des défauts physiques tels que de mauvais joints, des fissures ou des raccords desserrés.
- Dégazage : Molécules se désorbant des surfaces internes de la chambre et de tous les composants qu'elle contient. La vapeur d'eau est le coupable le plus courant.
- Perméation : Gaz diffusant directement à travers les matériaux solides de votre chambre, tels que les joints toriques en élastomère.
La vitesse de pompage (S_eff) : ce qui quitte votre système
C'est la vitesse à laquelle le gaz est retiré de votre chambre. De manière critique, il s'agit de la vitesse de pompage effective au niveau de la chambre, et non de la vitesse maximale indiquée sur la fiche technique de la pompe.
La vitesse effective est toujours inférieure à la vitesse nominale de la pompe en raison des limitations de conductance de la tuyauterie, des vannes et des pièges entre la pompe et la chambre.
Méthodes de contrôle pratiques
En gardant à l'esprit le principe d'équilibre (Q_in = Q_out), vous disposez de deux leviers principaux pour maintenir une pression cible.
Méthode 1 : Contrôler l'apport de gaz (Gestion de Q_in)
Ceci est connu sous le nom de contrôle en amont. Vous définissez une vitesse de pompage constante et vous dosez précisément la quantité de gaz s'écoulant dans la chambre.
C'est la méthode préférée pour les processus nécessitant une composition de gaz spécifique. Elle est le plus souvent réalisée à l'aide d'un contrôleur de débit massique (MFC), qui fournit un débit de gaz exact et répétable dans le système.
Méthode 2 : Contrôler l'évacuation des gaz (Gestion de S_eff)
Ceci est connu sous le nom de contrôle en aval. Vous introduisez un flux de gaz constant (ou travaillez simplement avec la charge de gaz existante provenant des fuites et du dégazage) puis ajustez la vitesse de pompage effective pour atteindre la pression cible.
Ceci est réalisé en plaçant une vanne d'étranglement (comme une vanne papillon ou à guillotine) entre la chambre et la pompe. La fermeture partielle de la vanne restreint le chemin d'écoulement, réduisant S_eff et provoquant une augmentation de la pression de la chambre. Les systèmes de contrôle automatisés peuvent ajuster dynamiquement la vanne pour maintenir une pression très stable.
Pièges courants à éviter
L'obtention d'une pression stable nécessite une vision globale de votre système. Se concentrer sur un seul élément tout en ignorant les autres est une source fréquente d'échec.
Piège 1 : Ignorer la charge de gaz de base
Vous ne pouvez pas atteindre une pression de processus stable si votre charge de gaz d'arrière-plan (provenant des fuites et du dégazage) est élevée ou instable. Si votre taux de fuite est de 1x10⁻⁴ Torr-L/s et que vous essayez de contrôler un processus à 1x10⁻⁵ Torr, c'est impossible.
Effectuez toujours un contrôle d'étanchéité et assurez-vous que votre chambre est propre avant d'essayer un contrôle précis de la pression. Un système avec une intégrité élevée est fondamentalement plus facile à contrôler.
Piège 2 : Étrangler une pompe de manière inappropriée
Bien que l'étranglement soit une méthode de contrôle puissante, il peut être préjudiciable à certaines pompes. L'étranglement sévère d'une pompe turbomoléculaire, par exemple, peut solliciter ses roulements.
Comprenez les limites de fonctionnement de votre pompe spécifique. Étranglez toujours à l'admission de la pompe (côté vide poussé), jamais à son échappement (côté ligne de prévide).
Piège 3 : Composants de système mal assortis
Aucun système de contrôle ne peut compenser un système de vide mal conçu. Utiliser une pompe massive sur une petite chambre avec une charge de gaz minuscule rendra le contrôle des basses pressions difficile. Inversement, une petite pompe sur une grande chambre sujette au dégazage aura du mal à atteindre la pression cible en premier lieu.
Faire le bon choix pour votre objectif
Votre stratégie pour maintenir la pression dépend entièrement de votre objectif.
- Si votre objectif principal est le contrôle de processus de haute précision : Utilisez une combinaison de contrôle en amont (avec un MFC pour régler le débit de gaz) et de contrôle en aval (avec une vanne d'étranglement automatisée) pour le système le plus stable et le plus réactif.
- Si votre objectif principal est d'atteindre et de maintenir une pression de base stable : Votre objectif est de minimiser toutes les sources de charge de gaz. Cela signifie que vous devez trouver et réparer les fuites, utiliser des matériaux propres et peu dégazants, et potentiellement effectuer un dégazage par chauffage du système (bake-out).
- Si votre objectif principal est un vide grossier pour un processus simple : Une simple vanne à aiguille manuelle sur l'entrée de gaz ou une vanne d'étranglement manuelle sur la pompe peut être tout à fait suffisante et beaucoup plus rentable.
En fin de compte, maîtriser la pression du vide vient de la vision de votre système comme un équilibre dynamique entre les sources et les puits de gaz.
Tableau récapitulatif :
| Méthode de contrôle | Outil principal | Idéal pour |
|---|---|---|
| Contrôle en amont (Gestion de Q_in) | Contrôleur de débit massique (MFC) | Processus nécessitant une composition de gaz précise. |
| Contrôle en aval (Gestion de S_eff) | Vanne d'étranglement | Stabilisation de la pression avec une charge de gaz constante. |
| Contrôle de la pression de base | Contrôle d'étanchéité et chauffage (Baking) | Minimisation du gaz d'arrière-plan provenant des fuites/dégazage. |
