À la base, les réchauffeurs flexibles sont des composants thermiques spécialisés conçus pour fournir un chauffage précis et efficace sur des surfaces où les réchauffeurs rigides traditionnels ne peuvent pas être utilisés. Leurs caractéristiques distinctives sont un profil mince et conformable et une construction qui intègre un circuit de chauffage dans un matériau de substrat flexible, leur permettant d'épouser des géométries complexes pour un transfert de chaleur direct et uniforme.
La caractéristique la plus critique d'un réchauffeur flexible n'est pas seulement sa forme, mais sa construction. Le choix de l'élément chauffant et, surtout, du matériau du substrat (comme le Polyimide ou le Silicone) dicte sa plage de température, sa durabilité et son coût, ce qui en fait une solution hautement technique plutôt qu'un simple composant.
Le principe fondamental : s'adapter à la surface
L'avantage principal d'un réchauffeur flexible est sa capacité à épouser le contour d'un objet. Cette adaptabilité physique est la base de ses performances.
Comment la conformabilité améliore le transfert de chaleur
Contrairement aux réchauffeurs rigides qui peuvent créer des poches d'air, les réchauffeurs flexibles assurent un contact direct surface à surface. Ce contact intime élimine les poches d'air isolantes, ce qui se traduit par un transfert de chaleur significativement plus efficace et uniforme vers l'objet cible.
Applications dans les géométries complexes
Cette caractéristique les rend indispensables pour les applications avec des surfaces non planes. Les exemples courants incluent le chauffage de tuyaux et de récipients dans les environnements industriels, le maintien de la température dans les équipements de diagnostic médical ou la prévention de la formation de glace sur les composants aérospatiaux et les caméras extérieures.
À l'intérieur du réchauffeur : construction et matériaux
Un réchauffeur flexible est un système multicouche. Comprendre ses composants internes est essentiel pour choisir celui qui convient à votre application.
L'élément chauffant : fil bobiné ou feuille gravée
Le "moteur" du réchauffeur est son circuit résistif. Les deux types les plus courants sont le fil bobiné et la feuille gravée.
Les éléments à fil bobiné impliquent le tissage d'un fil de résistance fin selon un motif spécifique. Cette méthode est excellente pour les prototypes et la production à faible volume en raison de son faible coût d'installation.
Les éléments à feuille gravée sont créés en gravant chimiquement un motif de circuit à partir d'une fine feuille de métal. Ce processus permet des profils très minces, des motifs de distribution de chaleur complexes et une densité de puissance plus élevée, ce qui le rend idéal pour les applications à haute performance et à grand volume.
Le substrat : choisir votre fondation
L'élément chauffant est laminé ou intégré dans un matériau diélectrique de substrat. Ce matériau fournit une structure physique, une isolation électrique et une protection chimique. Le choix du substrat est le facteur le plus important qui détermine les caractéristiques de performance du réchauffeur.
Les matériaux courants incluent :
- Polyimide (par exemple, Kapton®) : Offre une excellente stabilité thermique pour les applications à haute température (jusqu'à 200°C+), des profils minces et une densité de puissance élevée.
- Caoutchouc de silicone : Offre une flexibilité, une durabilité et une résistance à l'humidité exceptionnelles pour les températures moyennes (généralement jusqu'à 180°C).
- Polyester : Une option à faible coût adaptée aux applications nécessitant des températures plus basses et une puissance de sortie modérée.
Rigidité diélectrique et résistance chimique
Le matériau du substrat fournit une isolation électrique robuste, mesurée comme la rigidité diélectrique. Ceci est essentiel pour la sécurité, empêchant les courts-circuits entre l'élément chauffant et le composant auquel il est fixé.
De plus, des matériaux comme le silicone et le polyimide offrent une bonne résistance à de nombreux produits chimiques, à l'humidité et aux champignons, garantissant la fiabilité dans des environnements d'exploitation difficiles.
Comprendre les compromis
Bien que polyvalents, les réchauffeurs flexibles ne sont pas une solution universelle. Leur conception implique des compromis inhérents que vous devez prendre en compte.
Température vs. Coût
Les températures de fonctionnement plus élevées exigent des matériaux de substrat plus avancés, ce qui augmente directement le coût. Un réchauffeur en Polyimide sera plus cher qu'un réchauffeur en Polyester, mais il est nécessaire pour les travaux à haute température.
Limitations de la densité de puissance
Chaque réchauffeur flexible a une densité de puissance maximale (watts par pouce carré) qu'il peut gérer en toute sécurité. Dépasser cette limite peut entraîner le délaminage ou la combustion du réchauffeur, endommageant potentiellement le composant qu'il chauffe. Cette limite est dictée par le matériau du substrat et l'efficacité du transfert de chaleur vers la pièce.
Coûts de personnalisation et d'outillage
Alors que les réchauffeurs à fil bobiné ont des coûts d'installation minimes, les réchauffeurs à feuille gravée nécessitent des frais d'outillage uniques pour créer le motif de gravure chimique. Cela rend la feuille gravée plus rentable pour la production de masse mais plus chère pour les prototypes uniques.
Faire le bon choix pour votre application
La sélection du réchauffeur flexible correct nécessite de faire correspondre ses caractéristiques à vos objectifs de projet spécifiques.
- Si votre objectif principal est la performance à haute température et la précision : Un réchauffeur à feuille gravée en Polyimide (Kapton®) offre la meilleure stabilité thermique et distribution de chaleur.
- Si votre objectif principal est la durabilité et la résistance à l'humidité : Un réchauffeur en caoutchouc de silicone, qu'il soit à fil bobiné ou à feuille gravée, est le choix le plus robuste pour les environnements difficiles.
- Si votre objectif principal est de minimiser les coûts pour une tâche à basse température : Un réchauffeur en Polyester ou en silicone à fil bobiné offre une solution pratique et économique.
- Si votre objectif principal est le prototypage rapide ou des formes uniques en petites séries : Un réchauffeur à fil bobiné évite les coûts d'outillage associés aux conceptions à feuille gravée.
En comprenant ces caractéristiques fondamentales et ces compromis, vous pouvez spécifier une solution de chauffage flexible parfaitement adaptée à vos exigences techniques et à votre budget.
Tableau récapitulatif :
| Caractéristique | Description | Matériaux clés | Applications |
|---|---|---|---|
| Conformabilité | S'enroule autour de formes complexes pour un transfert de chaleur direct et uniforme | Polyimide, Silicone, Polyester | Tuyaux, équipements médicaux, composants aérospatiaux |
| Construction | Élément chauffant intégré dans un substrat flexible | Fil bobiné, Feuille gravée | Prototypes, production à grand volume |
| Plage de température | Varie selon le substrat, jusqu'à 200°C+ pour les hautes performances | Polyimide (haute température), Silicone (température moyenne), Polyester (faible coût) | Chauffage industriel, outils de diagnostic |
| Durabilité & Résistance | Fournit une isolation électrique et une protection chimique | Silicone (résistant à l'humidité), Polyimide (résistant aux produits chimiques) | Environnements difficiles, utilisation extérieure |
| Personnalisation | Options pour les prototypes ou la production de masse avec des compromis sur les coûts | Fil bobiné (faible coût d'installation), Feuille gravée (outillage coûteux) | Formes personnalisées, besoins en puissance spécifiques |
Prêt à améliorer votre gestion thermique avec précision ? Chez KINTEK, nous exploitons une R&D exceptionnelle et une fabrication interne pour fournir des solutions avancées de fours à haute température adaptées à divers laboratoires. Notre gamme de produits comprend des fours à moufle, à tube, rotatifs, sous vide et sous atmosphère, ainsi que des systèmes CVD/PECVD, tous soutenus par de solides capacités de personnalisation approfondie pour répondre à vos exigences expérimentales uniques. Que vous ayez besoin de réchauffeurs flexibles ou d'autres solutions thermiques, nous garantissons des performances et une efficacité optimales. Contactez-nous dès aujourd'hui pour discuter de la manière dont nous pouvons apporter de la valeur à vos projets !

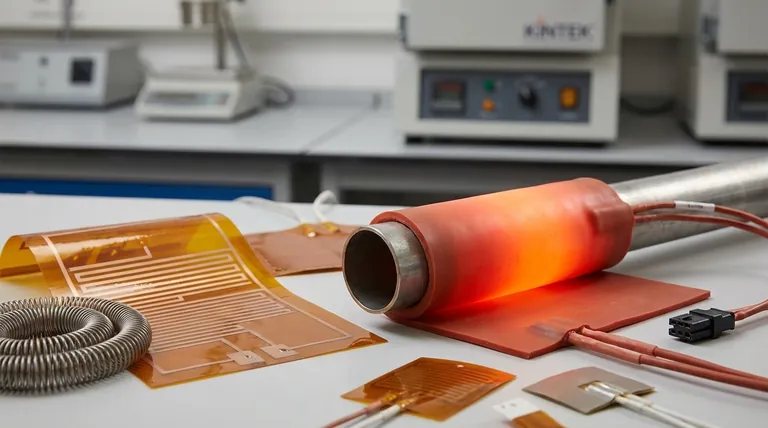

Guide Visuel
