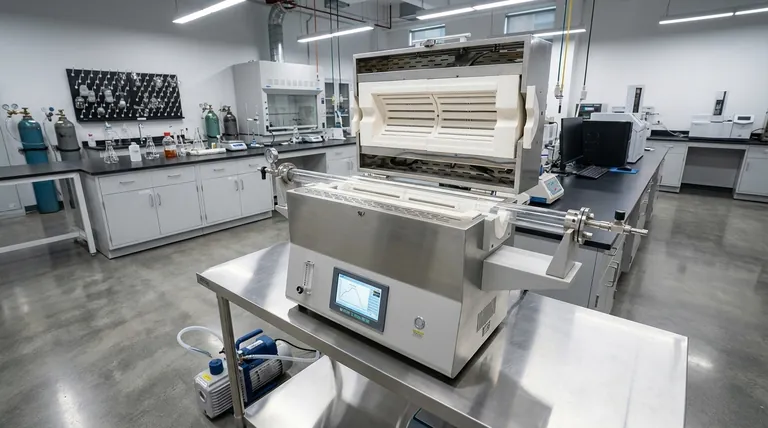

Comment Les Fours Tubulaires Sous Vide Atteignent-Ils L'efficacité Énergétique ? Maximiser Les Performances Thermiques Et Réduire Les Coûts

En bref, les fours tubulaires sous vide atteignent l'efficacité énergétique en modifiant fondamentalement la physique du transfert de chaleur. Ils combinent une isolation avancée pour retenir la chaleur, des systèmes de contrôle intelligents pour utiliser l'énergie avec précision, et un environnement sous vide qui élimine presque entièrement les pertes de chaleur par convection gazeuse, les rendant exceptionnellement efficaces pour délivrer l'énergie thermique uniquement là où elle est nécessaire.

Le principal défi dans tout four est d'empêcher la chaleur de s'échapper. Un four tubulaire sous vide excelle en créant un environnement où l'un des principaux coupables de la perte de chaleur — l'air — est éliminé, forçant la chaleur à rester concentrée sur le matériau cible.

Les principes fondamentaux de l'efficacité thermique

Pour comprendre l'efficacité d'un four, il faut d'abord comprendre ses ennemis. L'énergie thermique cherche toujours à se déplacer d'une zone chaude vers une zone froide par trois mécanismes principaux. Un four efficace est un four qui construit les meilleures défenses contre eux.

Conduction : Transfert de chaleur à travers les solides

La conduction est le mouvement direct de la chaleur à travers un matériau. Dans un four, cela signifie que la chaleur tente de s'échapper par les parois du four, le couvercle et d'autres composants solides.

Convection : Transfert de chaleur par les fluides (gaz/liquides)

La convection est la chaleur transportée par le mouvement des fluides, comme l'air. L'air chaud à l'intérieur d'un four conventionnel monte et transfère la chaleur à l'enveloppe du four, où elle est perdue dans l'environnement extérieur. C'est souvent la plus grande source unique de perte d'énergie.

Rayonnement : Transfert de chaleur par ondes

Le rayonnement est le déplacement de la chaleur sous forme d'ondes électromagnétiques. C'est ainsi que le soleil chauffe la Terre. À l'intérieur d'un four, les éléments chauffants rayonnent de l'énergie qui est absorbée par le matériau en cours de traitement.

Comment les fours sous vide minimisent les pertes de chaleur

La conception d'un four sous vide est une contre-attaque systématique contre ces formes de perte de chaleur, son arme la plus puissante étant le vide lui-même.

Le vide lui-même : Élimination de la convection

En pompant presque tout l'air, un environnement sous vide élimine le principal moyen de transfert de chaleur par convection. Avec très peu de molécules de gaz restantes pour se déplacer et emporter l'énergie, la perte de chaleur vers l'enveloppe du four est considérablement réduite.

Ceci contraste avec un four à atmosphère, qui utilise des gaz inertes pour prévenir l'oxydation mais souffre toujours d'une perte de chaleur significative par convection. Le vide est un isolant bien supérieur à n'importe quel gaz.

Isolation avancée : Contenir la chaleur conductive

Pour combattre la conduction, les fours sous vide modernes sont construits avec des défenses multicouches.

Une isolation de haute qualité, telle que la fibre de mullite polycristalline, tapisse la chambre de chauffage. Ce matériau a une conductivité thermique extrêmement faible, agissant comme une barrière puissante qui empêche la chaleur d'atteindre les parois du four.

De nombreuses conceptions comportent également une enveloppe de four à double couche. Cela crée un espace d'air entre les parois intérieure et extérieure, qui est souvent refroidi par ventilateur. Cette "isolation par air" fournit un tampon final, garantissant que la surface extérieure du four reste froide et que l'énergie est maintenue à l'intérieur.

Systèmes régénératifs : Recyclage de la chaleur perdue

Les systèmes haut de gamme comprennent souvent des systèmes de refroidissement régénératifs. Au lieu de simplement évacuer la chaleur retirée pendant le cycle de refroidissement, cette technologie la capture et peut l'utiliser pour préchauffer les cycles suivants ou pour d'autres processus de l'usine, améliorant considérablement l'utilisation globale de l'énergie.

Le rôle du contrôle intelligent

L'efficacité ne consiste pas seulement à prévenir les pertes ; il s'agit aussi d'utiliser l'énergie intelligemment dès le départ.

Contrôleurs programmables pour la précision

Les fours modernes utilisent des contrôleurs programmables qui permettent aux opérateurs de définir des profils de chauffage et de refroidissement exacts. Cela garantit que le four utilise uniquement l'énergie nécessaire pour atteindre et maintenir une température spécifique pendant une durée précise.

Cette précision élimine le gaspillage associé au dépassement des objectifs de température ou au maintien d'un processus à la température maximale plus longtemps que nécessaire.

Variateurs de fréquence (VFD)

Les pompes à vide et les ventilateurs de refroidissement sont d'importants consommateurs d'énergie. Les variateurs de fréquence (VFD) adaptent la vitesse du moteur de ces composants à la demande réelle du processus.

Par exemple, une fois qu'un vide poussé est atteint, la pompe n'a plus besoin de fonctionner à pleine puissance. Un VFD la ralentira, maintenant le vide avec une consommation d'énergie minimale et réalisant des économies substantielles sur les coûts d'exploitation.

Comprendre les compromis

Bien que très efficaces, les fours sous vide ne sont pas la solution universelle. L'objectivité exige de reconnaître leurs limites.

Investissement initial plus élevé

La complexité du système de vide, y compris la construction robuste de la chambre et les pompes haute performance, signifie que les fours sous vide ont généralement un coût initial plus élevé que leurs homologues atmosphériques.

Énergie pour le pompage

La création d'un vide est un processus énergivore. Bien que les VFD atténuent cela, l'énergie consommée par les pompes est un coût opérationnel réel qui doit être pris en compte dans l'équation énergétique totale. Le bénéfice net est presque toujours positif, mais ce n'est pas une caractéristique sans coût.

Considérations relatives au temps de cycle

Le temps nécessaire pour pomper la chambre jusqu'au niveau de vide cible (temps de pompage) s'ajoute au temps de cycle total. Pour certaines applications à haut débit, cela pourrait être un facteur limitant par rapport aux systèmes non-vide plus simples.

Choisir la bonne solution pour votre processus

Le choix de votre technologie de four doit être dicté par les exigences spécifiques de votre processus thermique.

Si votre objectif principal est la pureté du processus et une efficacité maximale : Un four sous vide est le choix supérieur, car il élimine la contamination atmosphérique et la perte de chaleur par convection.
Si votre objectif principal est de minimiser les coûts d'exploitation à long terme : Un four sous vide moderne avec VFD et systèmes régénératifs offrira probablement le coût total de possession le plus bas.
Si votre objectif principal est un débit élevé avec un budget limité : Un four à atmosphère plus simple peut être plus approprié, à condition que sa moindre efficacité thermique et son potentiel d'interaction atmosphérique soient acceptables pour votre processus.

En fin de compte, comprendre les principes de l'efficacité thermique vous permet de sélectionner l'outil adapté qui correspond à la fois à vos exigences techniques et à vos objectifs financiers.

Tableau récapitulatif :

Mécanisme	Comment le four sous vide le gère	Principal avantage
Convection	Élimine l'air pour supprimer le transfert de chaleur basé sur les gaz	Réduit drastiquement la perte d'énergie
Conduction	Utilise une isolation avancée comme la fibre de mullite	Contient la chaleur à l'intérieur de la chambre
Rayonnement	Emploie des éléments chauffants précis	Dirige l'énergie vers le matériau cible
Systèmes de contrôle	Met en œuvre des contrôleurs programmables et des VFD	Optimise l'utilisation de l'énergie et réduit le gaspillage
Refroidissement régénératif	Capture et réutilise la chaleur perdue	Améliore l'efficacité énergétique globale
