Les filtres de précision et les bains de glace fonctionnent comme un système de purification multi-étapes obligatoire dans les dispositifs expérimentaux de pyrolyse. Ils sont intégrés pour dépouiller systématiquement le gaz généré des impuretés avant qu'il n'atteigne les composants sensibles en aval. En combinant la condensation thermique et la filtration physique, cette configuration garantit que le flux de gaz est propre, sec et chimiquement stable.
En superposant les capacités de condensation thermique d'un bain de glace à la capture physique d'un filtre de précision, ce système élimine les composés organiques volatils et les particules qui, autrement, corrompraient les données ou endommageraient l'équipement.
La mécanique de la purification
Pour comprendre la nécessité de ces composants, il faut examiner comment ils gèrent les sous-produits chaotiques de la pyrolyse.
Le rôle du bain de glace
Le bain de glace sert de première ligne de défense, utilisant des températures extrêmement basses pour modifier l'état physique des composants gazeux.
En refroidissant rapidement le flux de gaz, le bain de glace force physiquement les composés organiques volatils résiduels (COV) à se condenser.
Ce processus transforme efficacement ces composés indésirables d'un état gazeux à un état liquide, les séparant du gaz porteur.
La fonction du filtre de précision
Une fois que le gaz a traversé le traitement thermique du bain de glace, il entre dans le filtre de précision.
Ce composant est conçu pour capturer toutes les fines gouttelettes qui ont échappé à la condensation ou les aérosols formés pendant le refroidissement.
De plus, le filtre piège les particules de poussière solides générées pendant le processus de pyrolyse, agissant comme un polisseur final pour le flux de gaz.
Pourquoi la protection en aval est importante
L'objectif ultime de cette intégration n'est pas seulement la séparation, mais la protection des instruments analytiques qui suivent.
Assurer la précision du détecteur
Les détecteurs et les brûleurs nécessitent une composition de gaz spécifique pour fonctionner correctement.
Si le gaz contient de l'humidité ou des résidus organiques, les mesures résultantes seront instables et inexactes.
Ce système garantit que le gaz entrant dans ces appareils est sec et stable, fournissant une base fiable pour la collecte de données.
Préserver l'intégrité de l'équipement
Les gaz de pyrolyse sont souvent "sales", chargés de goudrons et de particules qui peuvent encrasser les équipements délicats.
Sans le filtre de précision éliminant les fines poussières, les brûleurs peuvent se boucher et les capteurs peuvent se dégrader rapidement.
Le système de purification prolonge la durée de vie opérationnelle de l'ensemble du montage expérimental.
Considérations opérationnelles et limitations
Bien que ce système soit très efficace, il introduit des dépendances spécifiques qui doivent être gérées pour maintenir les performances.
La dépendance à la température
L'efficacité de l'ensemble du montage dépend fortement du maintien d'une température basse et constante par le bain de glace.
Si la température fluctue ou augmente, les COV ne se condenseront pas efficacement, contournant la première étape et submergeant potentiellement le filtre.
Risques de saturation du filtre
Le filtre de précision agit comme une barrière physique, ce qui signifie qu'il a une capacité limitée.
Si le bain de glace ne parvient pas à éliminer la majorité des liquides, le filtre peut rapidement se saturer de gouttelettes.
Cette saturation restreint le flux de gaz et peut entraîner des anomalies de pression qui faussent les résultats expérimentaux.
Faire le bon choix pour votre objectif
Pour maximiser l'efficacité de votre montage de pyrolyse, vous devez aligner l'entretien de ces composants avec vos objectifs expérimentaux spécifiques.
- Si votre objectif principal est la précision des données : Surveillez rigoureusement la température du bain de glace pour assurer la condensation totale des composés volatils avant qu'ils n'atteignent le détecteur.
- Si votre objectif principal est la longévité de l'équipement : Privilégiez le remplacement régulier des filtres de précision pour éviter que l'accumulation de poussière ne bouche les brûleurs.
Cette approche intégrée est le seul moyen de transformer les émissions brutes de pyrolyse en un flux de gaz fiable et mesurable.
Tableau récapitulatif :
| Composant | Fonction principale | Mécanisme d'élimination | Avantage pour le système |
|---|---|---|---|
| Bain de glace | Condensation thermique | Refroidissement rapide du flux de gaz | Convertit les COV en liquides pour séparation |
| Filtre de précision | Filtration physique | Capture des aérosols et de la poussière | Prévient le bouchage et la dégradation du brûleur |
| Ensemble intégré | Purification multi-étapes | Thermique/physique combiné | Assure un gaz sec et stable pour une détection précise |
Maximisez la précision de votre pyrolyse avec KINTEK
Ne laissez pas les impuretés compromettre vos données de recherche ou endommager votre équipement de grande valeur. Soutenu par une R&D experte et une fabrication de classe mondiale, KINTEK propose une gamme complète de solutions de laboratoire, notamment des systèmes Muffle, Tube, Rotatif, sous Vide et CVD. Que vous ayez besoin de configurations standard ou de fours haute température entièrement personnalisables adaptés à vos besoins expérimentaux uniques, nous fournissons la stabilité et la précision dont votre laboratoire a besoin.
Prêt à améliorer votre configuration de traitement thermique ? Contactez les experts KINTEK dès aujourd'hui pour trouver votre solution parfaite !

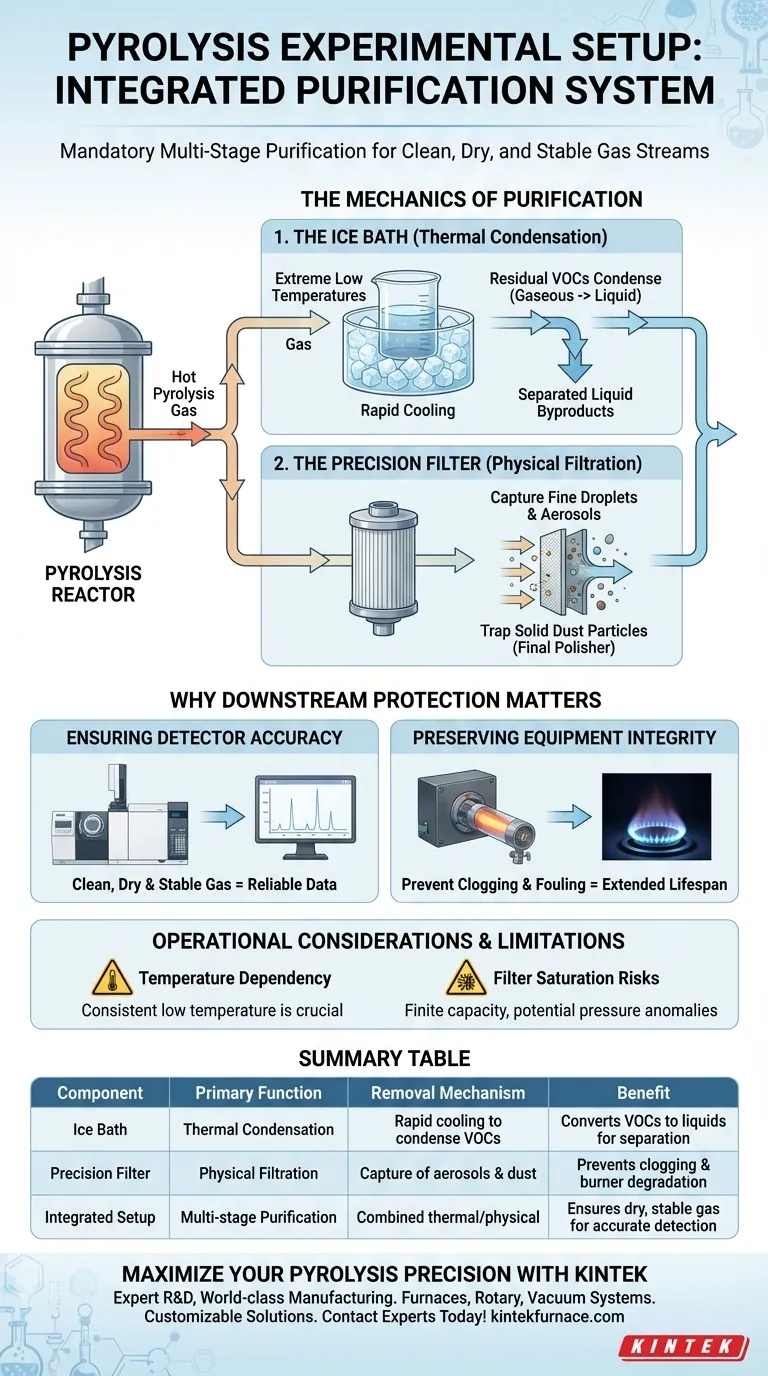

Guide Visuel
Références
- Zsolt Dobó, Gábor Nagy. Production of Biochar by Pyrolysis of Food Waste Blends for Negative Carbon Dioxide Emission. DOI: 10.3390/en18010144
Cet article est également basé sur des informations techniques de Kintek Furnace Base de Connaissances .
